Proline Promass 84 Modbus RS485
Endress+Hauser
a b

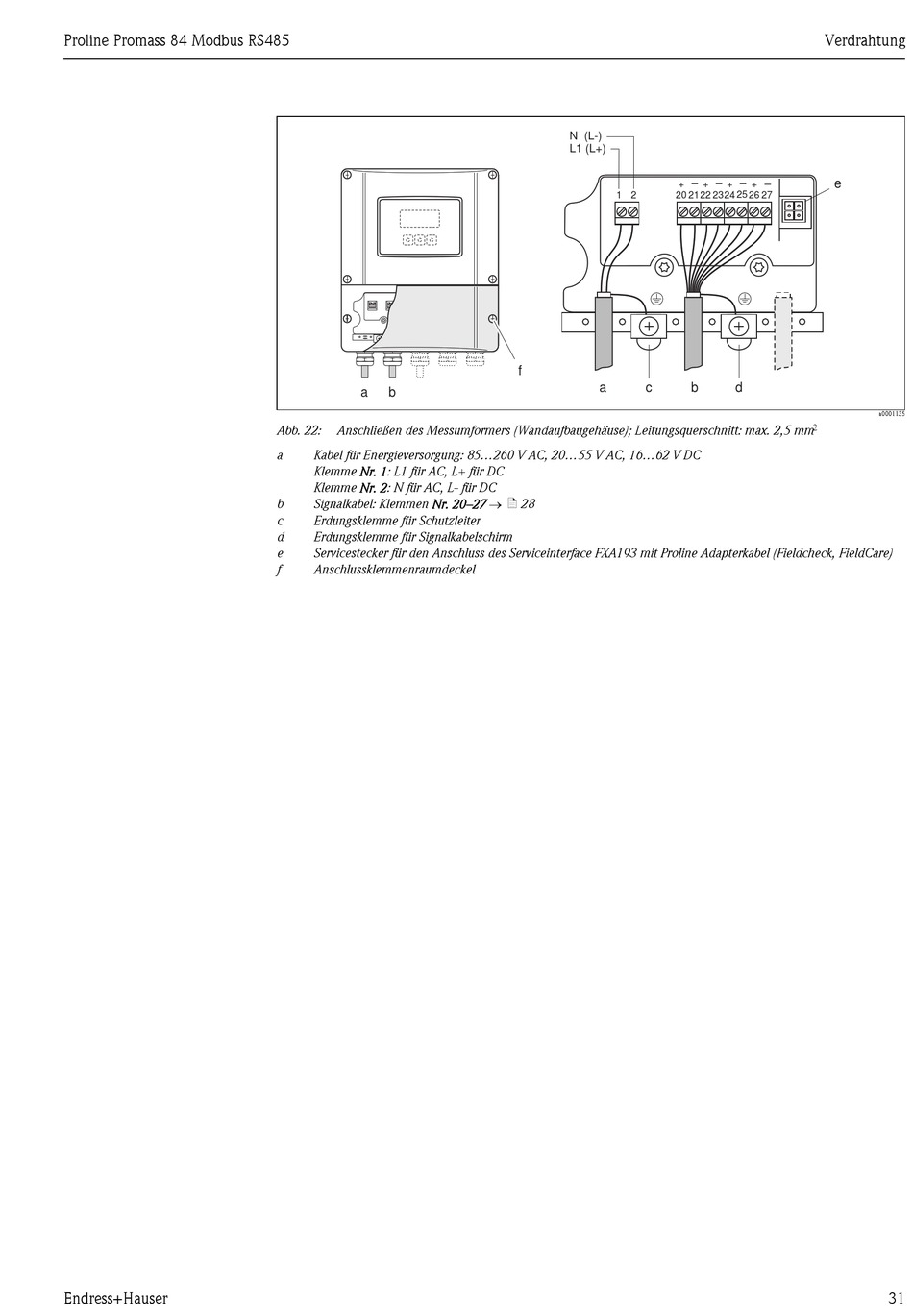

Abb. 22: Anschließen des Messumformers (Wandaufbaugehäuse); Leitungsquerschnitt: max. 2,5 mm
a Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
Signalkabel: Klemmen Nr. 20–27  ä 28
b
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA193 mit Proline Adapterkabel (Fieldcheck, FieldCare)
f Anschlussklemmenraumdeckel
N (L-)
L1 (L+)
+
1 2 20 21
f
a c
Verdrahtung
– – – – e
+ + +
22 23 24 25 26 27
b d

a0001135
