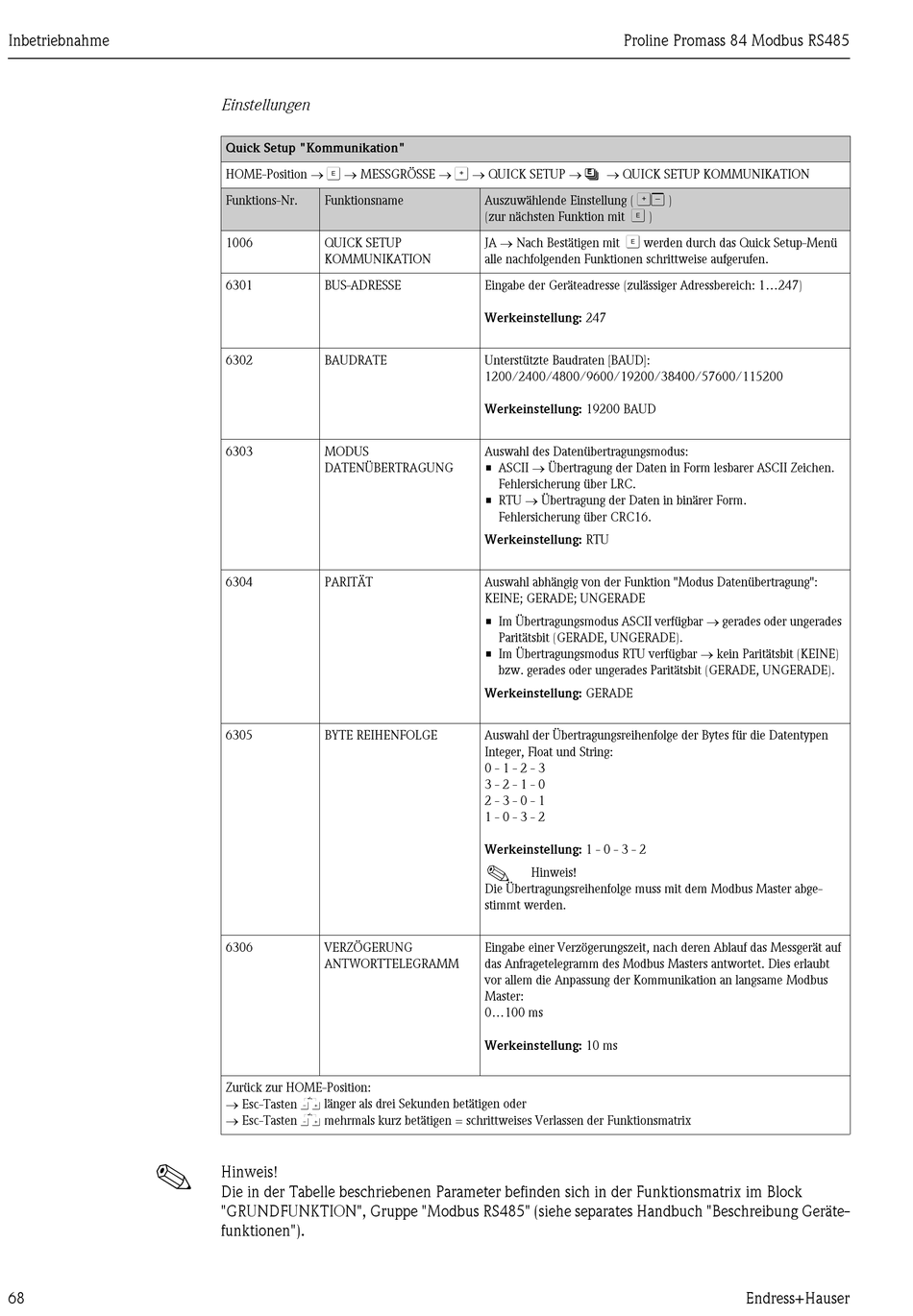

Endress+Hauser Proline Promass 84 Modbus RS485 Betriebsanleitung Seite 68

Inbetriebnahme
!
68
Einstellungen
Quick Setup "Kommunikation"
HOME-Position  F  MESSGRÖSSE 
Funktions-Nr. Funktionsname
1006 QUICK SETUP
KOMMUNIKATION
6301 BUS-ADRESSE
6302 BAUDRATE
6303 MODUS
DATENÜBERTRAGUNG
6304 PARITÄT
6305 BYTE REIHENFOLGE
6306 VERZÖGERUNG
ANTWORTTELEGRAMM
Zurück zur HOME-Position:
 Esc-Tasten X
länger als drei Sekunden betätigen oder
 Esc-Tasten X
mehrmals kurz betätigen = schrittweises Verlassen der Funktionsmatrix
Hinweis!
Die in der Tabelle beschriebenen Parameter befinden sich in der Funktionsmatrix im Block
"GRUNDFUNKTION", Gruppe "Modbus RS485" (siehe separates Handbuch "Beschreibung Geräte-
funktionen").
Proline Promass 84 Modbus RS485
O  QUICK SETUP  N  QUICK SETUP KOMMUNIKATION
Auszuwählende Einstellung (
(zur nächsten Funktion mit
JA  Nach Bestätigen mit F
alle nachfolgenden Funktionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...247)
Werkeinstellung: 247
Unterstützte Baudraten [BAUD]:
1200/2400/4800/9600/19200/38400/57600/115200
Werkeinstellung: 19200 BAUD
Auswahl des Datenübertragungsmodus:
• ASCII  Übertragung der Daten in Form lesbarer ASCII Zeichen.
Fehlersicherung über LRC.
• RTU  Übertragung der Daten in binärer Form.
Fehlersicherung über CRC16.
Werkeinstellung: RTU
Auswahl abhängig von der Funktion "Modus Datenübertragung":
KEINE; GERADE; UNGERADE
• Im Übertragungsmodus ASCII verfügbar  gerades oder ungerades
Paritätsbit (GERADE, UNGERADE).
• Im Übertragungsmodus RTU verfügbar  kein Paritätsbit (KEINE)
bzw. gerades oder ungerades Paritätsbit (GERADE, UNGERADE).
Werkeinstellung: GERADE
Auswahl der Übertragungsreihenfolge der Bytes für die Datentypen
Integer, Float und String:
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkeinstellung: 1 - 0 - 3 - 2
!
Hinweis!
Die Übertragungsreihenfolge muss mit dem Modbus Master abge-
stimmt werden.
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messgerät auf
das Anfragetelegramm des Modbus Masters antwortet. Dies erlaubt
vor allem die Anpassung der Kommunikation an langsame Modbus
Master:
0...100 ms
Werkeinstellung: 10 ms
OS
)
F
)
werden durch das Quick Setup-Menü
