Störungsbehebung
"
!
Modbus
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
Verhalten bei Störmeldung:
Anstelle des aktuellen Messwerts
wird der Wert "NaN" (Not a
Number) an den Modbus Master
übertragen.
1 SYSTEM OK
Nr. # 0xx  Hardware-Fehler
2 CRITICAL FAIL.
3 AMP HW-
EEPROM
4 AMP SW-
EEPROM
11 SENSOR
HW-DAT
12 SENSOR
SW-DAT
84
10.2

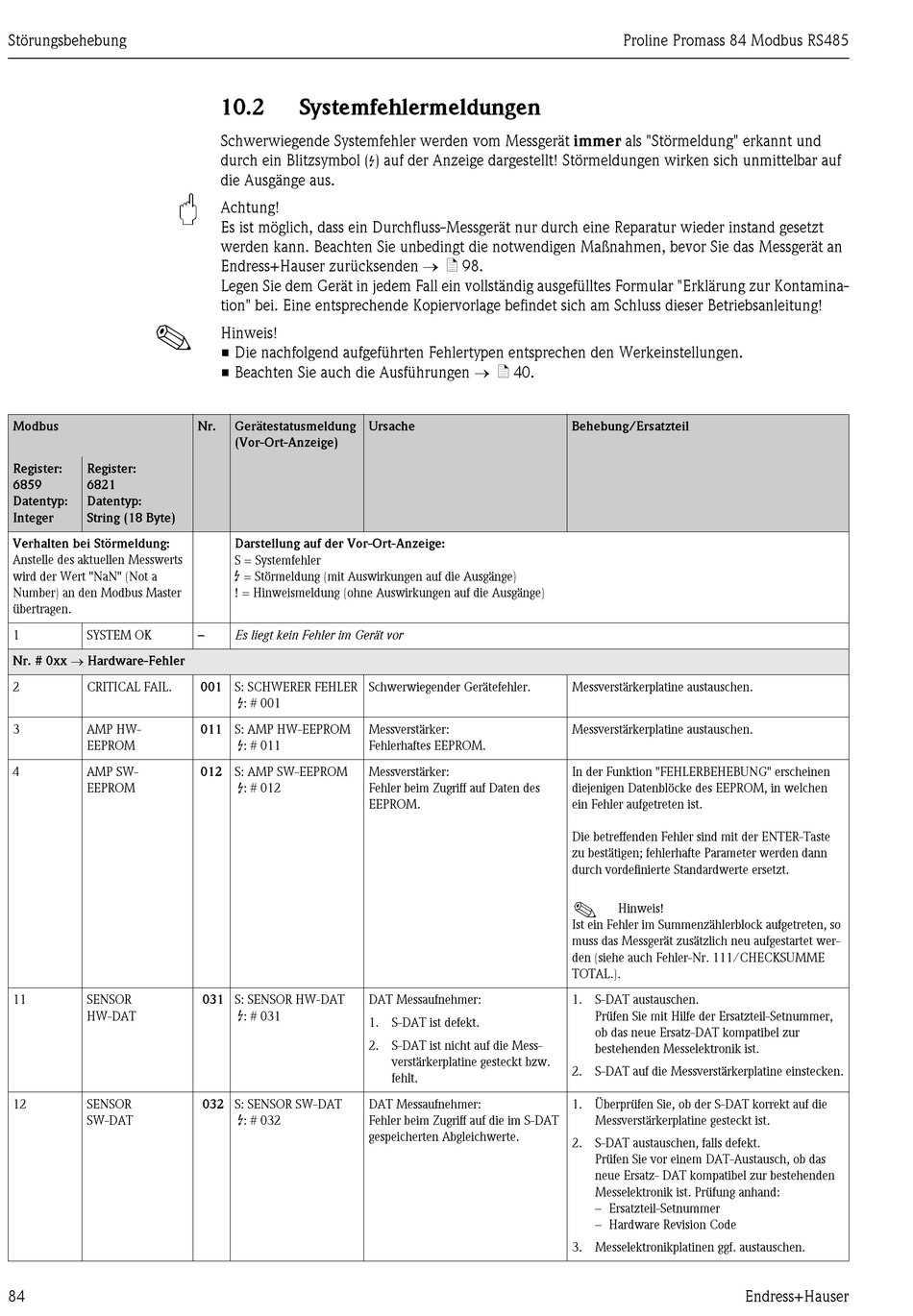

Systemfehlermeldungen

Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ( $ ) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ausgänge aus.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt
werden kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das Messgerät an
Endress+Hauser zurücksenden  ä 98.
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
• Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen.
• Beachten Sie auch die Ausführungen  ä 40.
Nr. Gerätestatusmeldung Ursache
(Vor-Ort-Anzeige)
Darstellung auf der Vor-Ort-Anzeige:
S = Systemfehler
$
= Störmeldung (mit Auswirkungen auf die Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ausgänge)
– Es liegt kein Fehler im Gerät vor
001 S: SCHWERER FEHLER Schwerwiegender Gerätefehler.
$
: # 001
011 S: AMP HW-EEPROM Messverstärker:
$
: # 011 Fehlerhaftes EEPROM.
012 S: AMP SW-EEPROM Messverstärker:
$
: # 012 Fehler beim Zugriff auf Daten des
EEPROM.
031 S: SENSOR HW-DAT DAT Messaufnehmer:
$
: # 031
1. S-DAT ist defekt.
2. S-DAT ist nicht auf die Mess-
032 S: SENSOR SW-DAT DAT Messaufnehmer:
$
: # 032 Fehler beim Zugriff auf die im S-DAT
gespeicherten Abgleichwerte.
verstärkerplatine gesteckt bzw.
fehlt.
Proline Promass 84 Modbus RS485
Behebung/Ersatzteil
Messverstärkerplatine austauschen.
Messverstärkerplatine austauschen.
In der Funktion "FEHLERBEHEBUNG" erscheinen
diejenigen Datenblöcke des EEPROM, in welchen
ein Fehler aufgetreten ist.
Die betreffenden Fehler sind mit der ENTER-Taste
zu bestätigen; fehlerhafte Parameter werden dann
durch vordefinierte Standardwerte ersetzt.
!
Hinweis!
Ist ein Fehler im Summenzählerblock aufgetreten, so
muss das Messgerät zusätzlich neu aufgestartet wer-
den (siehe auch Fehler-Nr. 111/CHECKSUMME
TOTAL.).
1. S-DAT austauschen.
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer,
ob das neue Ersatz-DAT kompatibel zur
bestehenden Messelektronik ist.
2. S-DAT auf die Messverstärkerplatine einstecken.
1. Überprüfen Sie, ob der S-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. S-DAT austauschen, falls defekt.
Prüfen Sie vor einem DAT-Austausch, ob das
neue Ersatz- DAT kompatibel zur bestehenden
Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
