5.5

Kommunikation Modbus RS485

5.5.1

Modbus RS485 Technologie

Der Modbus ist ein offenes standardisiertes Feldbus-System, welches in den Bereichen der
Fertigungs-, Prozess- und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den Modbus RS485 werden die funktionellen Merkmale eines seriellen Feldbus-Systems fest-
gelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander vernetzt werden.
Der Modbus RS485 unterscheidet zwischen Master- und Slave-Geräten.
• Master-Geräte
Master-Geräte bestimmen den Datenverkehr auf dem Feldbus-System. Sie können Daten ohne
externe Anforderung senden.
• Slave-Geräte
Slave-Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine eigenstän-
digen Zugriffsrechte auf den Datenverkehr des Feldbus-System sondern senden ihre Daten nur
aufgrund der externen Anforderung eines Masters.
2

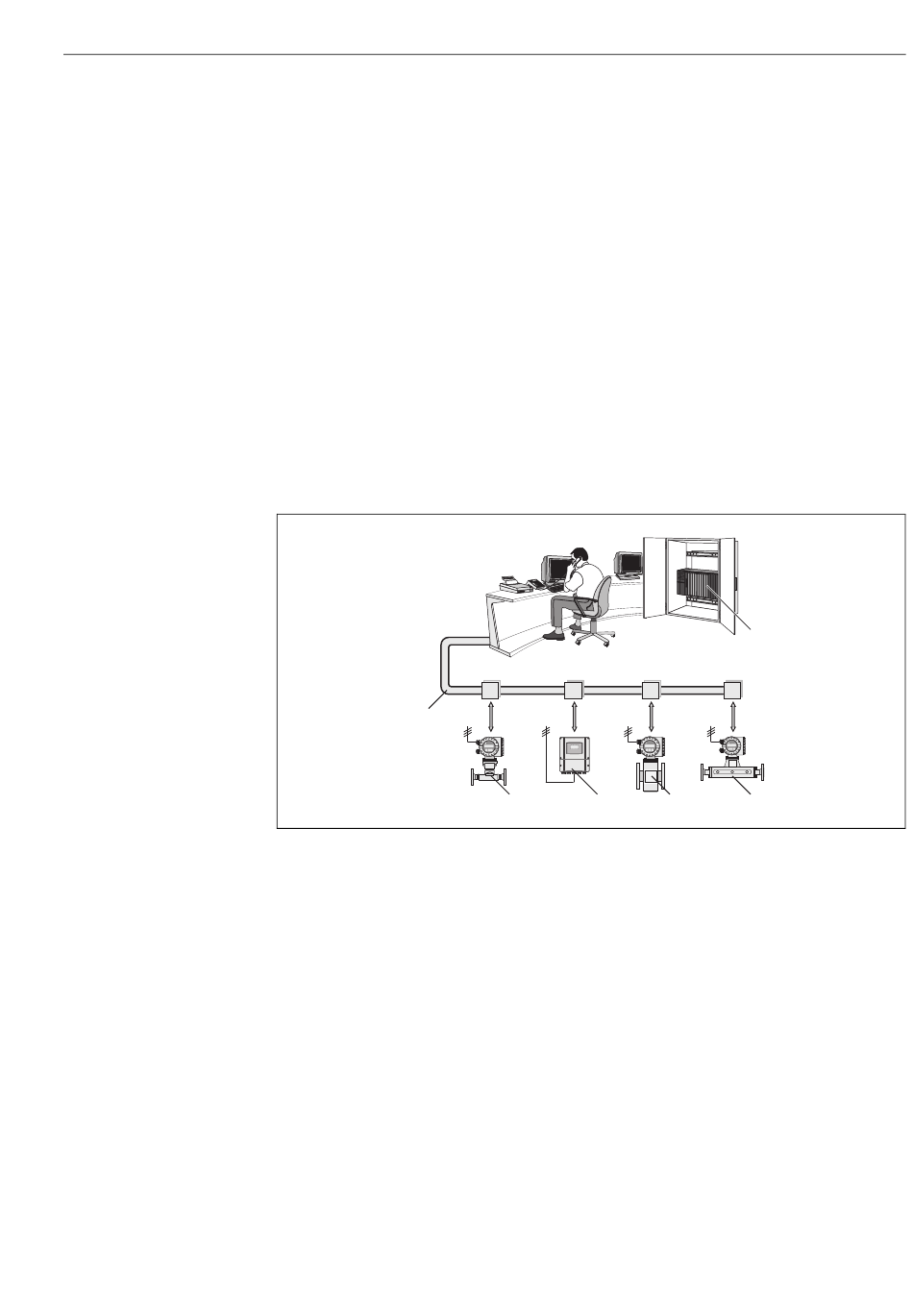

Abb. 29: Systemarchitektur Modbus RS485
1 Modbus Master (SPS, etc.)
2 Modbus RS485
3 Modbus Slave (Messgeräte, etc.)
3 3 3
Bedienung
1
3
a0004398
