5 Bedienung
5.1

Bedienung auf einen Blick

Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen Ihnen verschiedene
Möglichkeiten zur Verfügung:
Vor-Ort-Anzeige (Option)  ä 35
1.
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen, bus- und gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme
durchführen.
Konfigurationsprogramme  ä 52
2.
Bedienung über:
– FieldCare
Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über die Serviceschnittstelle bzw.
über das Serviceinterface FXA193.
Steckbrücken/Miniaturschalter für Hardwareeinstellungen  ä 53
3.
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können Sie folgende
Hardware-Einstellungen vornehmen:
• Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
• Einstellen der Geräte-Busadresse (bei Hardwareadressierung)
• Ein-/Ausschalten des Hardwareschreibschutzes
Hinweis!
Eine Beschreibung der Konfiguration des Stromausgangs (aktiv/passiv) und des Relaisausgangs
(Öffner/Schließer) finden Sie im Kapitel "Hardware-Einstellungen"  ä 53
1
XXX.XXX.XX
Esc
+
-
E

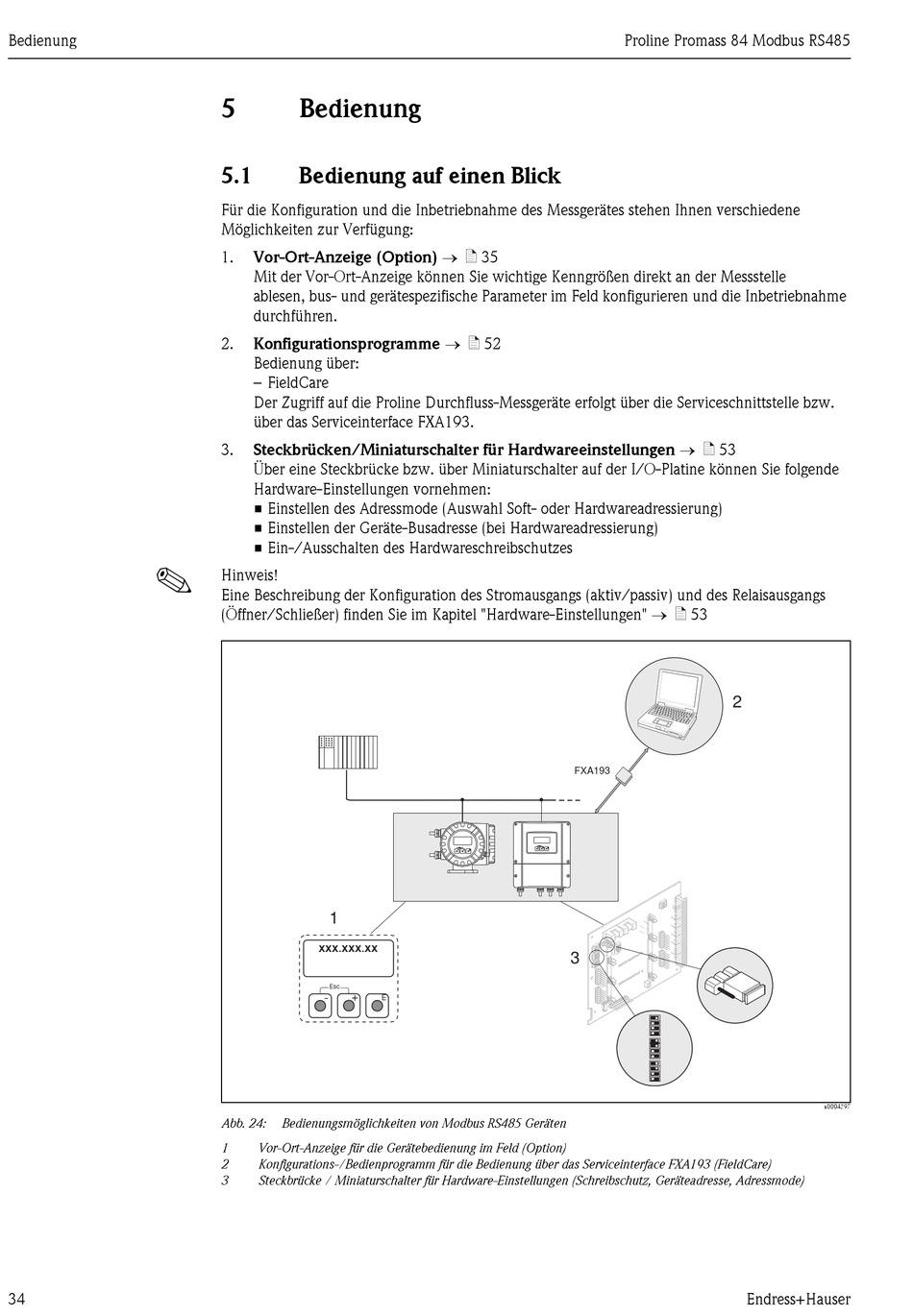

Abb. 24: Bedienungsmöglichkeiten von Modbus RS485 Geräten
1 Vor-Ort-Anzeige für die Gerätebedienung im Feld (Option)
2 Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA193 (FieldCare)
3 Steckbrücke / Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
