Geräteparameter Cubemass DCI
2.1.5

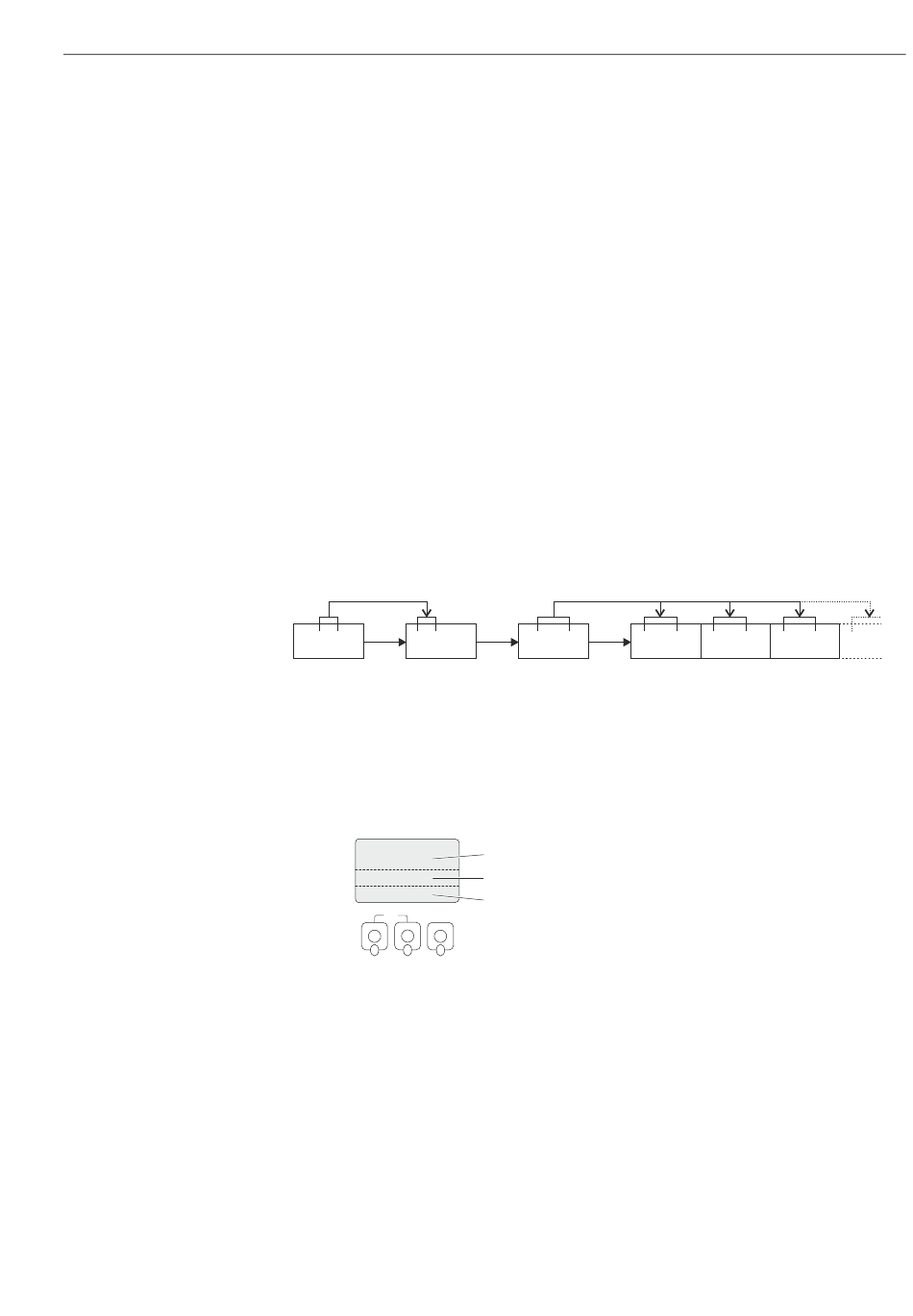

Kennzeichnung der Zellen

Jede Zelle (Block, Gruppe, Funktionsgruppe und Funktion) in der Funktionsmatrix
besitzt eine individuelle nur einmal vorkommende Kennzeichnung.
Blöcke:
Gekennzeichnet durch einen Buchstaben (A, B, C usw.).
Gruppen:
Gekennzeichnet durch drei Buchstaben (AAA, ABA, BAA usw.).
Der erste Buchstabe ist identisch mit der Blockbenennung (d.h. alle Gruppen im Block A
haben in der Gruppenkennzeichnung als ersten Buchstaben ebenfalls ein A _ _, alle Grup-
pen im Block B ein B _ _ usw.). Die beiden restlichen Buchstaben identifizieren die Gruppe
innerhalb des jeweiligen Blocks.
Funktionsgruppen:
Gekennzeichnet durch drei Ziffern (000, 001, 100 usw.).

Funktionen:

Gekennzeichnet durch vier Ziffern (0000, 0001, 0201 usw.).
Die ersten drei Ziffern werden von der jeweiligen Funktionsgruppe übernommen.
Die letzte Ziffer zählt die Funktionen innerhalb der Funktionsgruppe von 0 bis 9 hoch
(z.B. die Funktion 0005 ist in der Gruppe 000 die sechste Funktion).
Block Gruppen
C CAA
2.2

Anzeigezeilen der Vor-Ort-Anzeige

Die Vor-Ort-Anzeige ist in verschiedene Anzeigezeilen unterteilt.
Esc
+
-
E
Abb. 3: Vor-Ort-Anzeige
1 Hauptzeile
2 Zusatzzeile
3 Infozeile
Die Zuordnung der Werte zu den einzelnen Zeilen erfolgt im Block ANZEIGE →  27.
Funktionsgruppen Funktionen
200 2000
1
2
3
2 Funktionsmatrix
2001 2002
A0001251
A0001253
9
