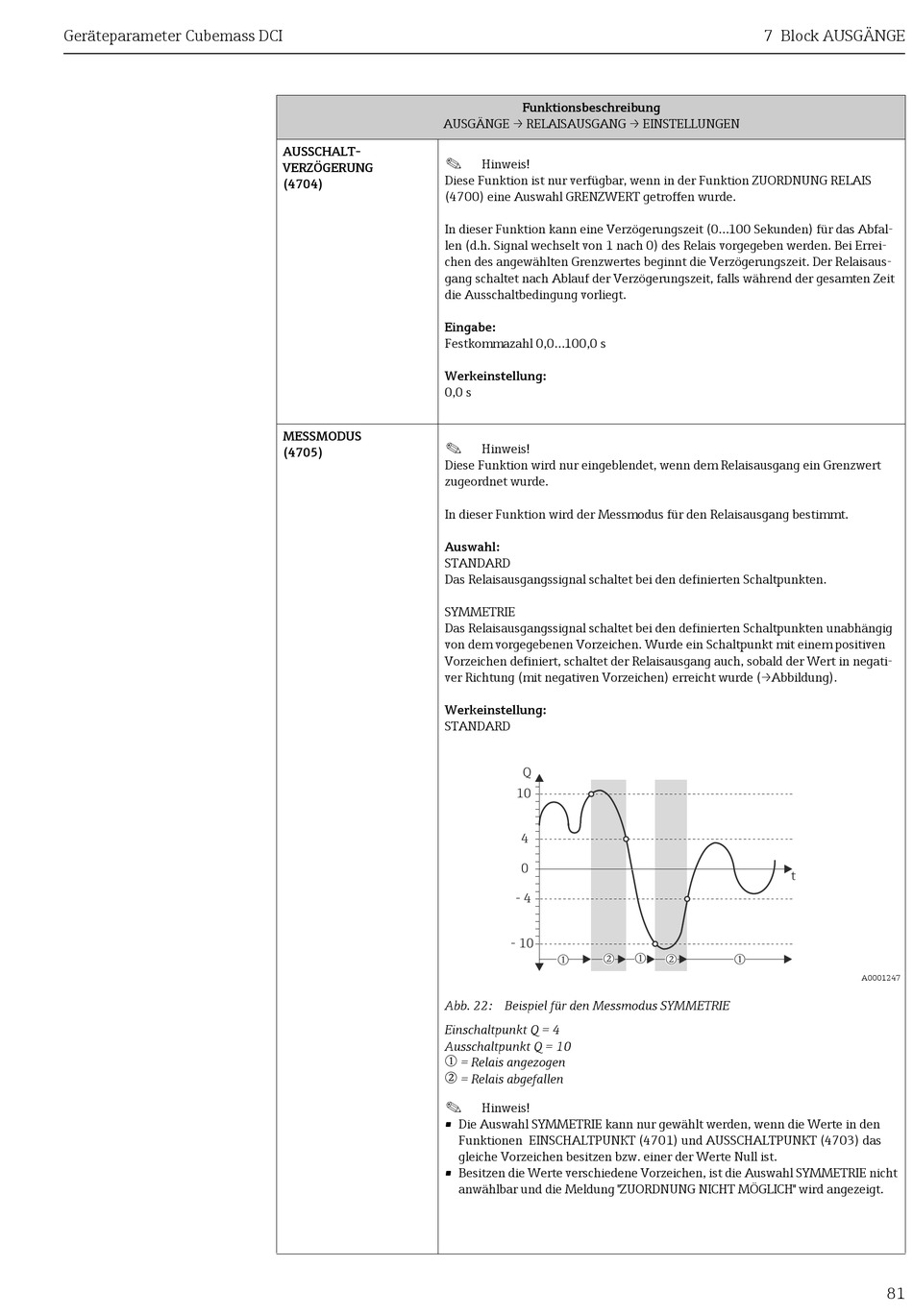

Endress+Hauser Cubemass DCI Handbuch Seite 81

Geräteparameter Cubemass DCI
AUSGÄNGE → RELAISAUSGANG → EINSTELLUNGEN
AUSSCHALT-
!
VERZÖGERUNG
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS
(4704)
(4700) eine Auswahl GRENZWERT getroffen wurde.
In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das Abfal-
len (d.h. Signal wechselt von 1 nach 0) des Relais vorgegeben werden. Bei Errei-
chen des angewählten Grenzwertes beginnt die Verzögerungszeit. Der Relaisaus-
gang schaltet nach Ablauf der Verzögerungszeit, falls während der gesamten Zeit
die Ausschaltbedingung vorliegt.
Eingabe:
Festkommazahl 0,0...100,0 s
Werkeinstellung:
0,0 s
MESSMODUS
!
(4705)
Diese Funktion wird nur eingeblendet, wenn dem Relaisausgang ein Grenzwert
zugeordnet wurde.
In dieser Funktion wird der Messmodus für den Relaisausgang bestimmt.
Auswahl:
STANDARD
Das Relaisausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Relaisausgangssignal schaltet bei den definierten Schaltpunkten unabhängig
von dem vorgegebenen Vorzeichen. Wurde ein Schaltpunkt mit einem positiven
Vorzeichen definiert, schaltet der Relaisausgang auch, sobald der Wert in negati-
ver Richtung (mit negativen Vorzeichen) erreicht wurde (→Abbildung).
Werkeinstellung:
STANDARD
Abb. 22: Beispiel für den Messmodus SYMMETRIE
Einschaltpunkt Q = 4
Ausschaltpunkt Q = 10
m
n
!
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den
• Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMETRIE nicht
Funktionsbeschreibung
Hinweis!
Hinweis!
Q
10
4
0
- 4
- 10
n
m
= Relais angezogen
= Relais abgefallen
Hinweis!
Funktionen EINSCHALTPUNKT (4701) und AUSSCHALTPUNKT (4703) das
gleiche Vorzeichen besitzen bzw. einer der Werte Null ist.
anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird angezeigt.
7 Block AUSGÄNGE
t
m
n m
A0001247
