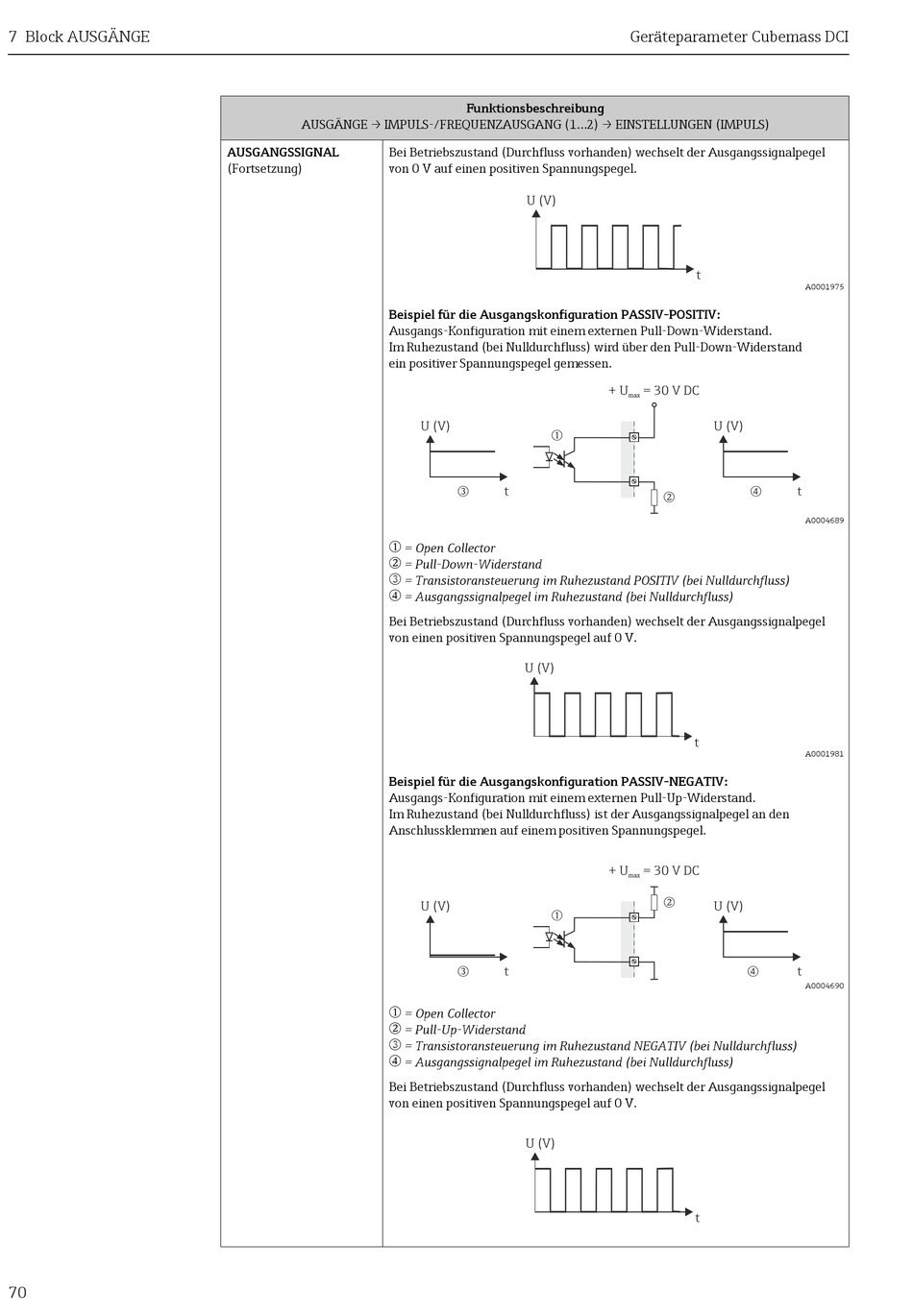

Endress+Hauser Cubemass DCI Handbuch Seite 70

7 Block AUSGÄNGE
70
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (IMPULS)
AUSGANGSSIGNAL Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel
(Fortsetzung) von 0 V auf einen positiven Spannungspegel.
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Down-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) wird über den Pull-Down-Widerstand
ein positiver Spannungspegel gemessen.
m
n
o
p
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel
von einen positiven Spannungspegel auf 0 V.
Beispiel für die Ausgangskonfiguration PASSIV-NEGATIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) ist der Ausgangssignalpegel an den
Anschlussklemmen auf einem positiven Spannungspegel.
m
n
o
p
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel
von einen positiven Spannungspegel auf 0 V.
Funktionsbeschreibung
U (V)
U (V)
m
o
t
= Open Collector
= Pull-Down-Widerstand
= Transistoransteuerung im Ruhezustand POSITIV (bei Nulldurchfluss)
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
U (V)
U (V)
m
o
t
= Open Collector
= Pull-Up-Widerstand
= Transistoransteuerung im Ruhezustand NEGATIV (bei Nulldurchfluss)
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
U (V)
Geräteparameter Cubemass DCI
t
+ U = 30 V DC
max
U (V)
p
n
t
+ U = 30 V DC
max
n
U (V)
p
t
A0001975
t
A0004689
A0001981
t
A0004690
