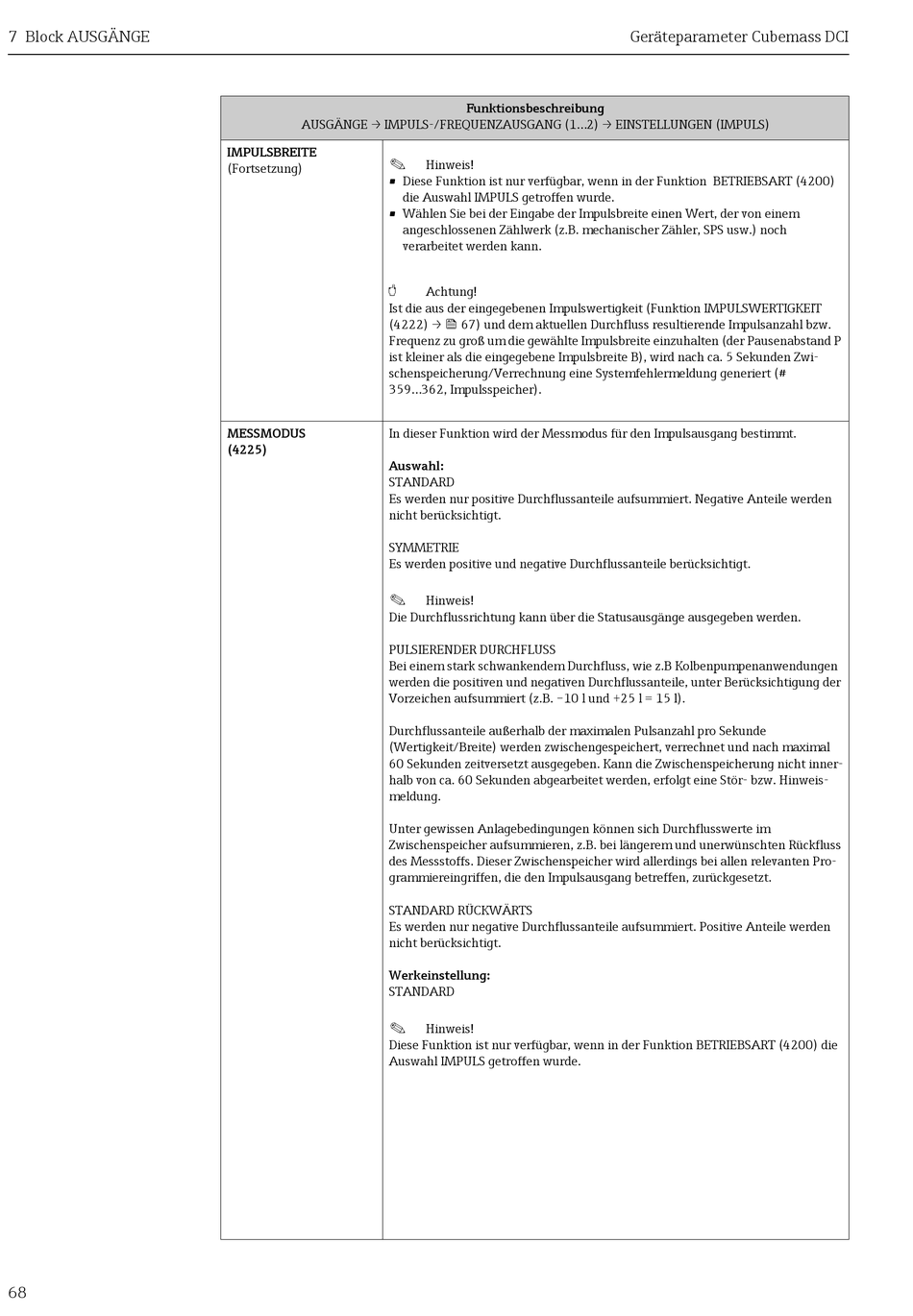

7 Block AUSGÄNGE
68
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (IMPULS)
IMPULSBREITE
!
(Fortsetzung)
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
• Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der von einem
"
Ist die aus der eingegebenen Impulswertigkeit (Funktion IMPULSWERTIGKEIT
(4222) →  67) und dem aktuellen Durchfluss resultierende Impulsanzahl bzw.
Frequenz zu groß um die gewählte Impulsbreite einzuhalten (der Pausenabstand P
ist kleiner als die eingegebene Impulsbreite B), wird nach ca. 5 Sekunden Zwi-
schenspeicherung/Verrechnung eine Systemfehlermeldung generiert (#
359...362, Impulsspeicher).
MESSMODUS In dieser Funktion wird der Messmodus für den Impulsausgang bestimmt.
(4225)
Auswahl:
STANDARD
Es werden nur positive Durchflussanteile aufsummiert. Negative Anteile werden
nicht berücksichtigt.
SYMMETRIE
Es werden positive und negative Durchflussanteile berücksichtigt.
!
Die Durchflussrichtung kann über die Statusausgänge ausgegeben werden.
PULSIERENDER DURCHFLUSS
Bei einem stark schwankendem Durchfluss, wie z.B Kolbenpumpenanwendungen
werden die positiven und negativen Durchflussanteile, unter Berücksichtigung der
Vorzeichen aufsummiert (z.B. –10 l und +25 l = 15 l).
Durchflussanteile außerhalb der maximalen Pulsanzahl pro Sekunde
(Wertigkeit/Breite) werden zwischengespeichert, verrechnet und nach maximal
60 Sekunden zeitversetzt ausgegeben. Kann die Zwischenspeicherung nicht inner-
halb von ca. 60 Sekunden abgearbeitet werden, erfolgt eine Stör- bzw. Hinweis-
meldung.
Unter gewissen Anlagebedingungen können sich Durchflusswerte im
Zwischenspeicher aufsummieren, z.B. bei längerem und unerwünschten Rückfluss
des Messstoffs. Dieser Zwischenspeicher wird allerdings bei allen relevanten Pro-
grammiereingriffen, die den Impulsausgang betreffen, zurückgesetzt.
STANDARD RÜCKWÄRTS
Es werden nur negative Durchflussanteile aufsummiert. Positive Anteile werden
nicht berücksichtigt.
Werkeinstellung:
STANDARD
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
Funktionsbeschreibung
Hinweis!
die Auswahl IMPULS getroffen wurde.
angeschlossenen Zählwerk (z.B. mechanischer Zähler, SPS usw.) noch
verarbeitet werden kann.
Achtung!
Hinweis!
Hinweis!
Geräteparameter Cubemass DCI
