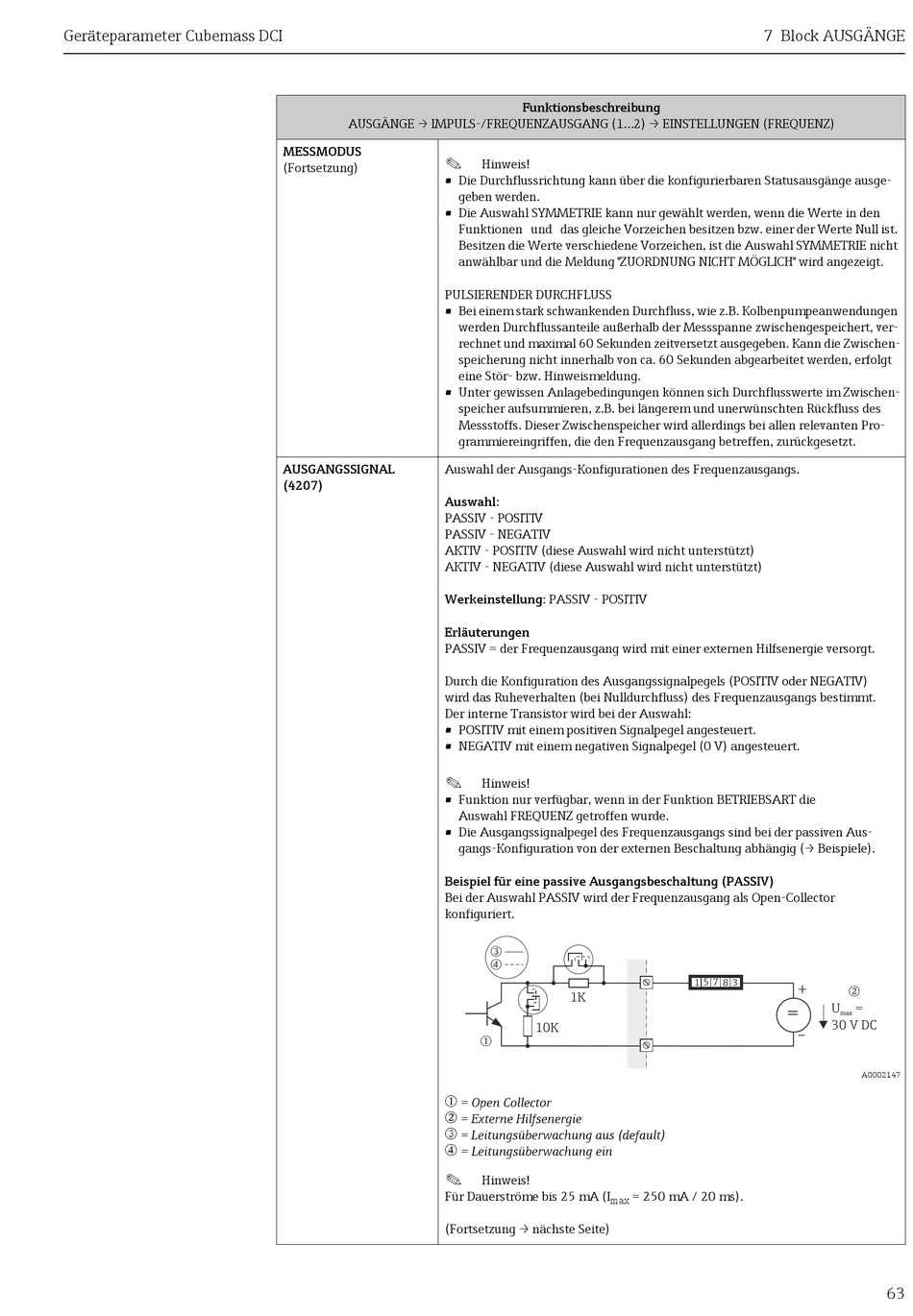

Geräteparameter Cubemass DCI
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (FREQUENZ)
MESSMODUS
!
(Fortsetzung)
• Die Durchflussrichtung kann über die konfigurierbaren Statusausgänge ausge-
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den
PULSIERENDER DURCHFLUSS
• Bei einem stark schwankenden Durchfluss, wie z.B. Kolbenpumpeanwendungen
• Unter gewissen Anlagebedingungen können sich Durchflusswerte im Zwischen-

AUSGANGSSIGNAL

Auswahl der Ausgangs-Konfigurationen des Frequenzausgangs.
(4207)
Auswahl:
PASSIV - POSITIV
PASSIV - NEGATIV
AKTIV - POSITIV (diese Auswahl wird nicht unterstützt)
AKTIV - NEGATIV (diese Auswahl wird nicht unterstützt)
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
PASSIV = der Frequenzausgang wird mit einer externen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGATIV)
wird das Ruheverhalten (bei Nulldurchfluss) des Frequenzausgangs bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
• Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die
• Die Ausgangssignalpegel des Frequenzausgangs sind bei der passiven Aus-
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Frequenzausgang als Open-Collector
konfiguriert.
m
n
o
p
!
Für Dauerströme bis 25 mA (I
(Fortsetzung → nächste Seite)
Funktionsbeschreibung
Hinweis!
geben werden.
Funktionen und das gleiche Vorzeichen besitzen bzw. einer der Werte Null ist.
Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMETRIE nicht
anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird angezeigt.
werden Durchflussanteile außerhalb der Messspanne zwischengespeichert, ver-
rechnet und maximal 60 Sekunden zeitversetzt ausgegeben. Kann die Zwischen-
speicherung nicht innerhalb von ca. 60 Sekunden abgearbeitet werden, erfolgt
eine Stör- bzw. Hinweismeldung.
speicher aufsummieren, z.B. bei längerem und unerwünschten Rückfluss des
Messstoffs. Dieser Zwischenspeicher wird allerdings bei allen relevanten Pro-
grammiereingriffen, die den Frequenzausgang betreffen, zurückgesetzt.
Hinweis!
Auswahl FREQUENZ getroffen wurde.
gangs-Konfiguration von der externen Beschaltung abhängig (→ Beispiele).
o
p
1K
10K
m
= Open Collector
= Externe Hilfsenergie
= Leitungsüberwachung aus (default)
= Leitungsüberwachung ein
Hinweis!
max
7 Block AUSGÄNGE
1 5 7 8 3
+
=
-
= 250 mA / 20 ms).
n
U =
max
30 V DC
A0002147
63
