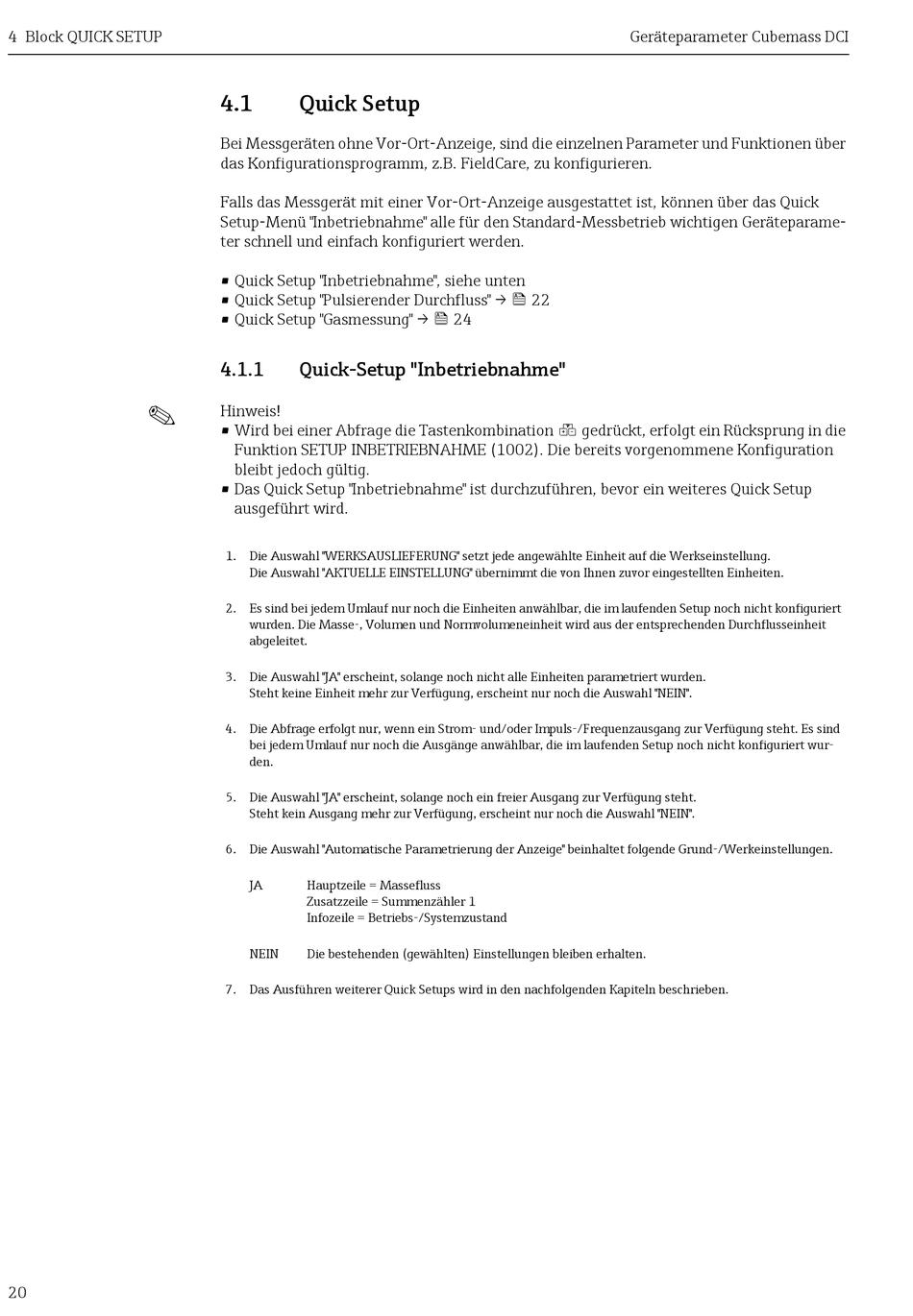

4 Block QUICK SETUP
!
20
4.1

Quick Setup

Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über
das Konfigurationsprogramm, z.B. FieldCare, zu konfigurieren.
Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über das Quick
Setup-Menü "Inbetriebnahme" alle für den Standard-Messbetrieb wichtigen Geräteparame-
ter schnell und einfach konfiguriert werden.
• Quick Setup "Inbetriebnahme", siehe unten
• Quick Setup "Pulsierender Durchfluss" →  22
• Quick Setup "Gasmessung" →  24
4.1.1

Quick-Setup "Inbetriebnahme"

Hinweis!
• Wird bei einer Abfrage die Tastenkombination Q gedrückt, erfolgt ein Rücksprung in die
Funktion SETUP INBETRIEBNAHME (1002). Die bereits vorgenommene Konfiguration
bleibt jedoch gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen, bevor ein weiteres Quick Setup
ausgeführt wird.
1. Die Auswahl "WERKSAUSLIEFERUNG" setzt jede angewählte Einheit auf die Werkseinstellung.
Die Auswahl "AKTUELLE EINSTELLUNG" übernimmt die von Ihnen zuvor eingestellten Einheiten.
2. Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert
wurden. Die Masse-, Volumen und Normvolumeneinheit wird aus der entsprechenden Durchflusseinheit
abgeleitet.
3. Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
4. Die Abfrage erfolgt nur, wenn ein Strom- und/oder Impuls-/Frequenzausgang zur Verfügung steht. Es sind
bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup noch nicht konfiguriert wur-
den.
5. Die Auswahl "JA" erscheint, solange noch ein freier Ausgang zur Verfügung steht.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
6. Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende Grund-/Werkeinstellungen.
JA Hauptzeile = Massefluss
Zusatzzeile = Summenzähler 1
Infozeile = Betriebs-/Systemzustand
NEIN Die bestehenden (gewählten) Einstellungen bleiben erhalten.
7. Das Ausführen weiterer Quick Setups wird in den nachfolgenden Kapiteln beschrieben.
Geräteparameter Cubemass DCI
