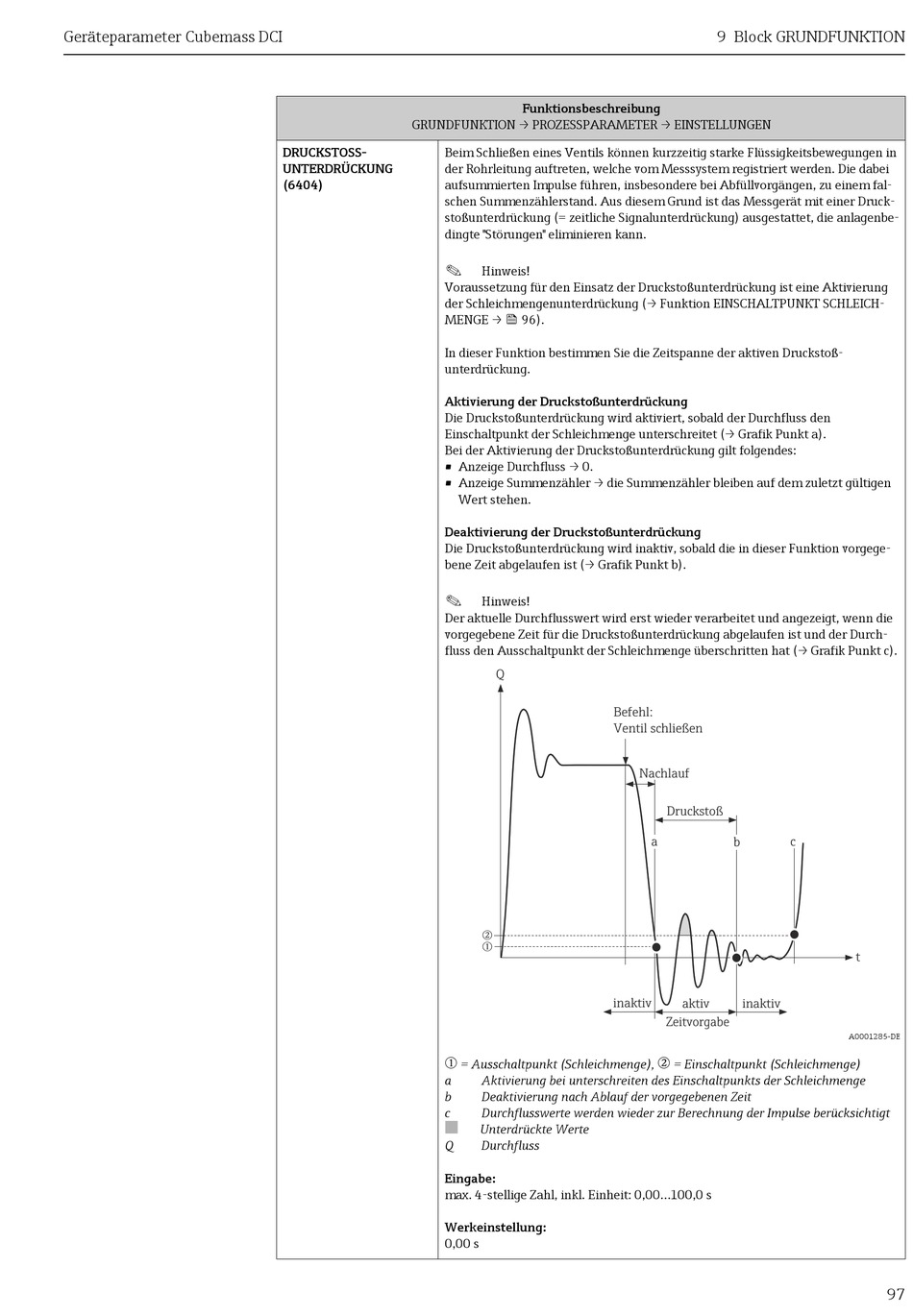

Endress+Hauser Cubemass DCI Handbuch Seite 97

Geräteparameter Cubemass DCI
GRUNDFUNKTION → PROZESSPARAMETER → EINSTELLUNGEN
DRUCKSTOSS- Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegungen in
UNTERDRÜCKUNG der Rohrleitung auftreten, welche vom Messsystem registriert werden. Die dabei
(6404) aufsummierten Impulse führen, insbesondere bei Abfüllvorgängen, zu einem fal-
schen Summenzählerstand. Aus diesem Grund ist das Messgerät mit einer Druck-
stoßunterdrückung (= zeitliche Signalunterdrückung) ausgestattet, die anlagenbe-
dingte "Störungen" eliminieren kann.
!
Voraussetzung für den Einsatz der Druckstoßunterdrückung ist eine Aktivierung
der Schleichmengenunterdrückung (→ Funktion EINSCHALTPUNKT SCHLEICH-
MENGE →  96).
In dieser Funktion bestimmen Sie die Zeitspanne der aktiven Druckstoß-
unterdrückung.
Aktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird aktiviert, sobald der Durchfluss den
Einschaltpunkt der Schleichmenge unterschreitet (→ Grafik Punkt a).
Bei der Aktivierung der Druckstoßunterdrückung gilt folgendes:
• Anzeige Durchfluss → 0.
• Anzeige Summenzähler → die Summenzähler bleiben auf dem zuletzt gültigen
Deaktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird inaktiv, sobald die in dieser Funktion vorgege-
bene Zeit abgelaufen ist (→ Grafik Punkt b).
!
Der aktuelle Durchflusswert wird erst wieder verarbeitet und angezeigt, wenn die
vorgegebene Zeit für die Druckstoßunterdrückung abgelaufen ist und der Durch-
fluss den Ausschaltpunkt der Schleichmenge überschritten hat (→ Grafik Punkt c).
m
a
b
c
■
Q
Eingabe:
max. 4-stellige Zahl, inkl. Einheit: 0,00...100,0 s
Werkeinstellung:
0,00 s
Funktionsbeschreibung
Hinweis!
Wert stehen.
Hinweis!
Q
Befehl:
Ventil schließen
n
m
inaktiv
= Ausschaltpunkt (Schleichmenge),
Aktivierung bei unterschreiten des Einschaltpunkts der Schleichmenge
Deaktivierung nach Ablauf der vorgegebenen Zeit
Durchflusswerte werden wieder zur Berechnung der Impulse berücksichtigt
Unterdrückte Werte
Durchfluss
9 Block GRUNDFUNKTION
Nachlauf
Druckstoß
a b c
aktiv inaktiv
Zeitvorgabe
n
= Einschaltpunkt (Schleichmenge)
t
A0001285-DE
97
