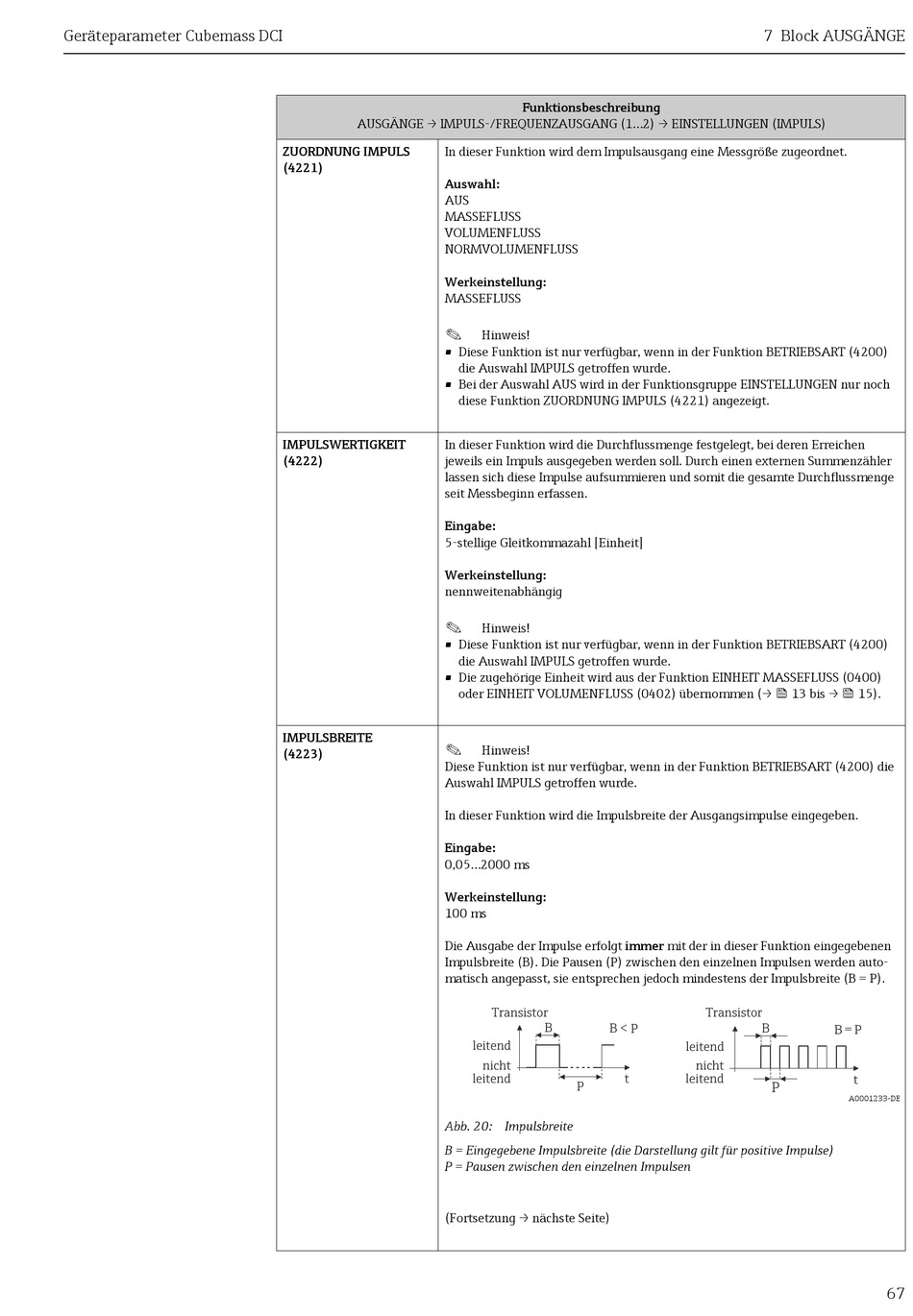

Geräteparameter Cubemass DCI
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (IMPULS)
ZUORDNUNG IMPULS
In dieser Funktion wird dem Impulsausgang eine Messgröße zugeordnet.
(4221)
Auswahl:
AUS
MASSEFLUSS
VOLUMENFLUSS
NORMVOLUMENFLUSS
Werkeinstellung:
MASSEFLUSS
!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur noch
IMPULSWERTIGKEIT
In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen
(4222)
jeweils ein Impuls ausgegeben werden soll. Durch einen externen Summenzähler
lassen sich diese Impulse aufsummieren und somit die gesamte Durchflussmenge
seit Messbeginn erfassen.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
nennweitenabhängig
!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
• Die zugehörige Einheit wird aus der Funktion EINHEIT MASSEFLUSS (0400)
IMPULSBREITE
!
(4223)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
Eingabe:
0,05...2000 ms
Werkeinstellung:
100 ms
Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion eingegebenen
Impulsbreite (B). Die Pausen (P) zwischen den einzelnen Impulsen werden auto-
matisch angepasst, sie entsprechen jedoch mindestens der Impulsbreite (B = P).
Abb. 20: Impulsbreite
B = Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P = Pausen zwischen den einzelnen Impulsen
(Fortsetzung → nächste Seite)
Funktionsbeschreibung
Hinweis!
die Auswahl IMPULS getroffen wurde.
diese Funktion ZUORDNUNG IMPULS (4221) angezeigt.
Hinweis!
die Auswahl IMPULS getroffen wurde.
oder EINHEIT VOLUMENFLUSS (0402) übernommen (→ 13 bis → 15).
Hinweis!
Transistor
B
B < P
leitend
nicht
leitend
t
P
7 Block AUSGÄNGE
Transistor
B
B = P
leitend
nicht
leitend
t
P
A0001233-DE
67
