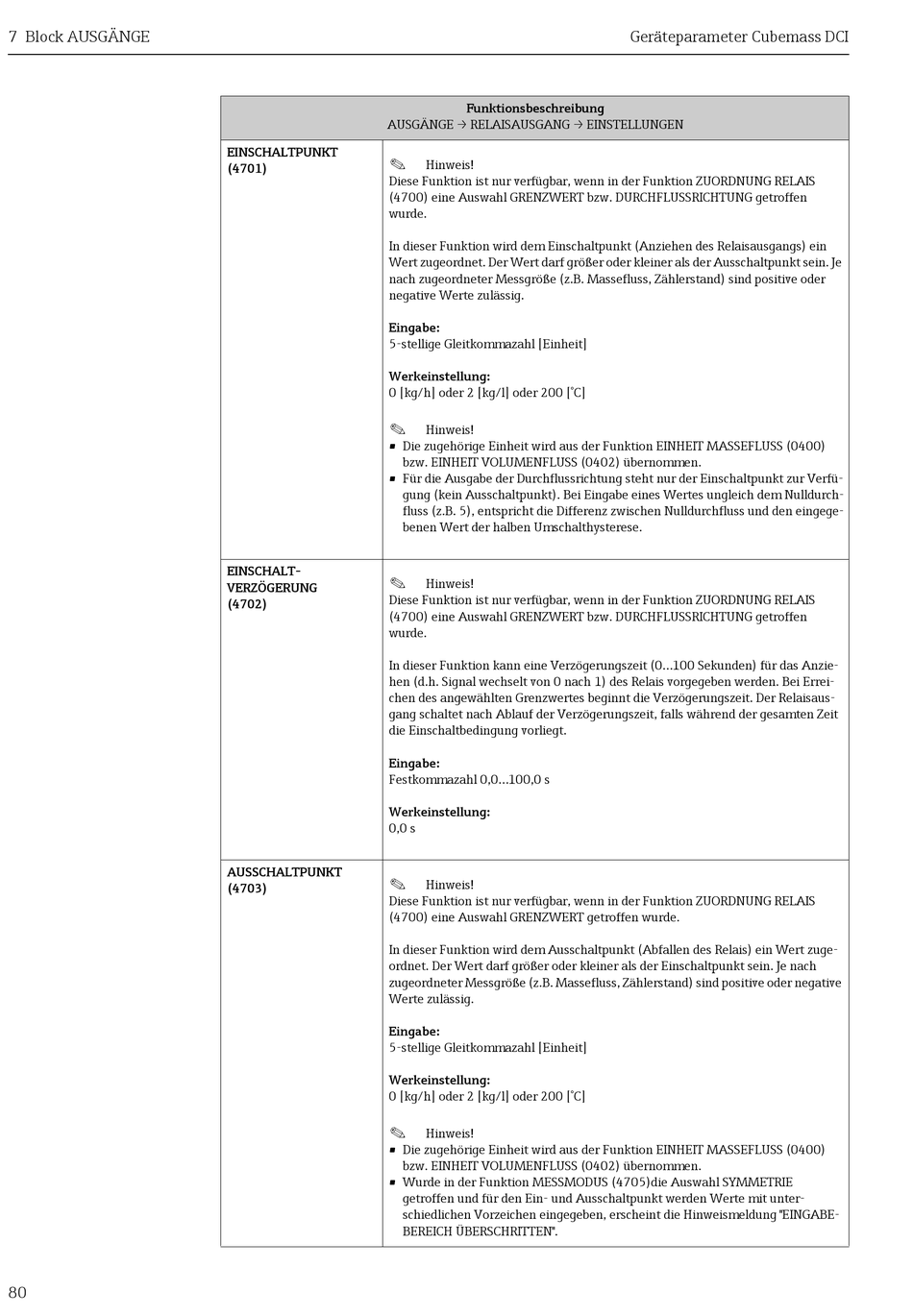

Endress+Hauser Cubemass DCI Handbuch Seite 80

7 Block AUSGÄNGE
80
AUSGÄNGE → RELAISAUSGANG → EINSTELLUNGEN
EINSCHALTPUNKT
!
(4701)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS
(4700) eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen
wurde.
In dieser Funktion wird dem Einschaltpunkt (Anziehen des Relaisausgangs) ein
Wert zugeordnet. Der Wert darf größer oder kleiner als der Ausschaltpunkt sein. Je
nach zugeordneter Messgröße (z.B. Massefluss, Zählerstand) sind positive oder
negative Werte zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [kg/h] oder 2 [kg/l] oder 200 [°C]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT MASSEFLUSS (0400)
• Für die Ausgabe der Durchflussrichtung steht nur der Einschaltpunkt zur Verfü-
EINSCHALT-
!
VERZÖGERUNG
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS
(4702)
(4700) eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen
wurde.
In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das Anzie-
hen (d.h. Signal wechselt von 0 nach 1) des Relais vorgegeben werden. Bei Errei-
chen des angewählten Grenzwertes beginnt die Verzögerungszeit. Der Relaisaus-
gang schaltet nach Ablauf der Verzögerungszeit, falls während der gesamten Zeit
die Einschaltbedingung vorliegt.
Eingabe:
Festkommazahl 0,0...100,0 s
Werkeinstellung:
0,0 s
AUSSCHALTPUNKT
!
(4703)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS
(4700) eine Auswahl GRENZWERT getroffen wurde.
In dieser Funktion wird dem Ausschaltpunkt (Abfallen des Relais) ein Wert zuge-
ordnet. Der Wert darf größer oder kleiner als der Einschaltpunkt sein. Je nach
zugeordneter Messgröße (z.B. Massefluss, Zählerstand) sind positive oder negative
Werte zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [kg/h] oder 2 [kg/l] oder 200 [°C]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT MASSEFLUSS (0400)
• Wurde in der Funktion MESSMODUS (4705)die Auswahl SYMMETRIE
Funktionsbeschreibung
Hinweis!
Hinweis!
bzw. EINHEIT VOLUMENFLUSS (0402) übernommen.
gung (kein Ausschaltpunkt). Bei Eingabe eines Wertes ungleich dem Nulldurch-
fluss (z.B. 5), entspricht die Differenz zwischen Nulldurchfluss und den eingege-
benen Wert der halben Umschalthysterese.
Hinweis!
Hinweis!
Hinweis!
bzw. EINHEIT VOLUMENFLUSS (0402) übernommen.
getroffen und für den Ein- und Ausschaltpunkt werden Werte mit unter-
schiedlichen Vorzeichen eingegeben, erscheint die Hinweismeldung "EINGABE-
BEREICH ÜBERSCHRITTEN".
Geräteparameter Cubemass DCI
