7 Block AUSGÄNGE
50

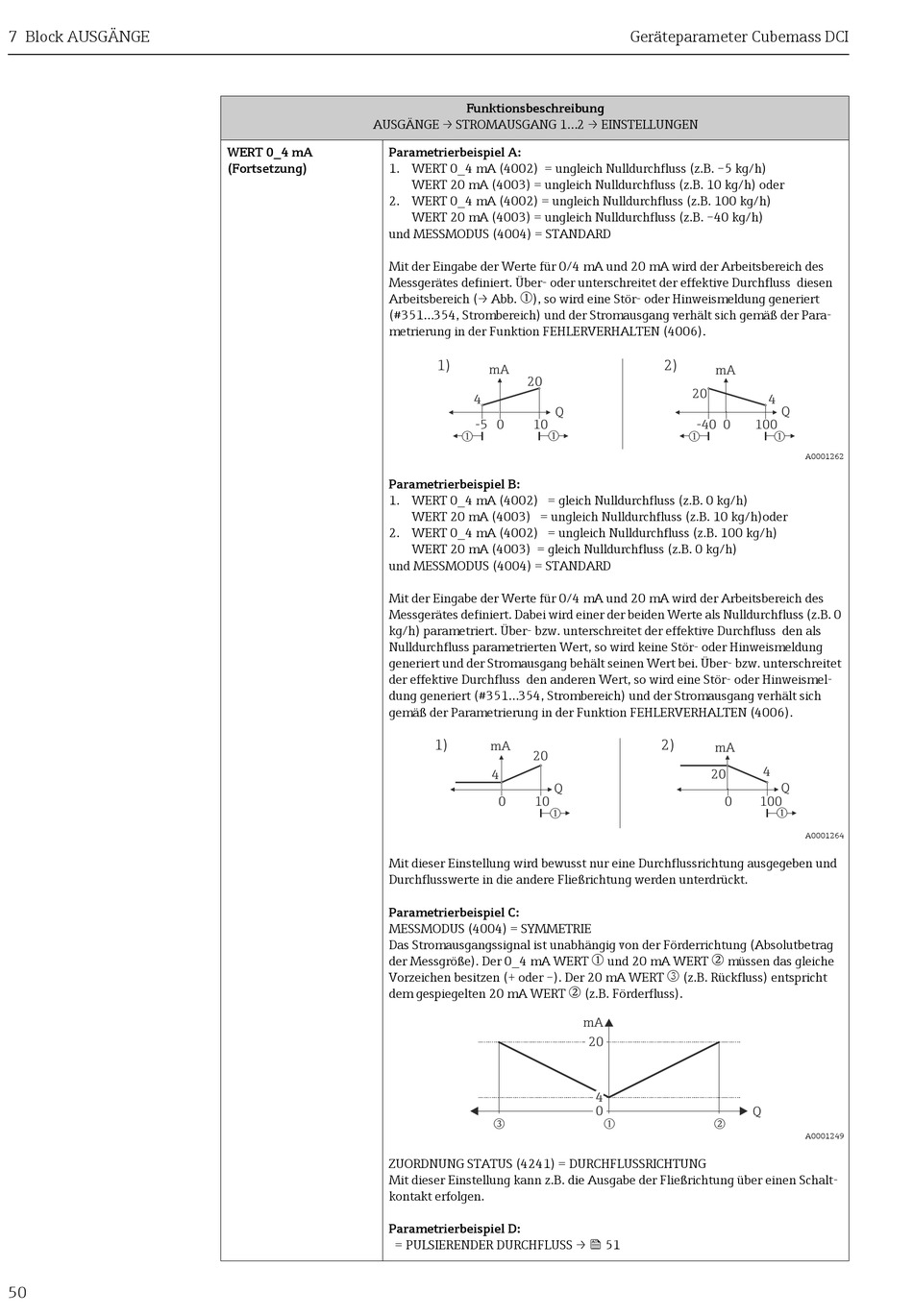

AUSGÄNGE → STROMAUSGANG 1...2 → EINSTELLUNGEN
WERT 0_4 mA Parametrierbeispiel A:
(Fortsetzung) 1. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. –5 kg/h)
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 kg/h)
und MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des
Messgerätes definiert. Über- oder unterschreitet der effektive Durchfluss diesen
Arbeitsbereich (→ Abb.
(#351...354, Strombereich) und der Stromausgang verhält sich gemäß der Para-
metrierung in der Funktion FEHLERVERHALTEN (4006).
Parametrierbeispiel B:
1. WERT 0_4 mA (4002) = gleich Nulldurchfluss (z.B. 0 kg/h)
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 kg/h)
und MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des
Messgerätes definiert. Dabei wird einer der beiden Werte als Nulldurchfluss (z.B. 0
kg/h) parametriert. Über- bzw. unterschreitet der effektive Durchfluss den als
Nulldurchfluss parametrierten Wert, so wird keine Stör- oder Hinweismeldung
generiert und der Stromausgang behält seinen Wert bei. Über- bzw. unterschreitet
der effektive Durchfluss den anderen Wert, so wird eine Stör- oder Hinweismel-
dung generiert (#351...354, Strombereich) und der Stromausgang verhält sich
gemäß der Parametrierung in der Funktion FEHLERVERHALTEN (4006).
Mit dieser Einstellung wird bewusst nur eine Durchflussrichtung ausgegeben und
Durchflusswerte in die andere Fließrichtung werden unterdrückt.
Parametrierbeispiel C:
MESSMODUS (4004) = SYMMETRIE
Das Stromausgangssignal ist unabhängig von der Förderrichtung (Absolutbetrag
der Messgröße). Der 0_4 mA WERT
Vorzeichen besitzen (+ oder –). Der 20 mA WERT
dem gespiegelten 20 mA WERT
ZUORDNUNG STATUS (4241) = DURCHFLUSSRICHTUNG
Mit dieser Einstellung kann z.B. die Ausgabe der Fließrichtung über einen Schalt-
kontakt erfolgen.
Parametrierbeispiel D:
= PULSIERENDER DURCHFLUSS →  51
Funktionsbeschreibung
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 kg/h) oder
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. –40 kg/h)
m
), so wird eine Stör- oder Hinweismeldung generiert
1)
mA
20
4
Q
-5 0 10
m
m
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 kg/h)oder
WERT 20 mA (4003) = gleich Nulldurchfluss (z.B. 0 kg/h)
1)
mA
20
4
Q
0 10
m
n
mA
o
Geräteparameter Cubemass DCI
2)
mA
20
-40 0 100
m
2)
mA
20
0
m n
und 20 mA WERT müssen das gleiche
o
(z.B. Rückfluss) entspricht
(z.B. Förderfluss).
20
4
0
Q
m n
4
Q
m
A0001262
4
Q
100
m
A0001264
A0001249
