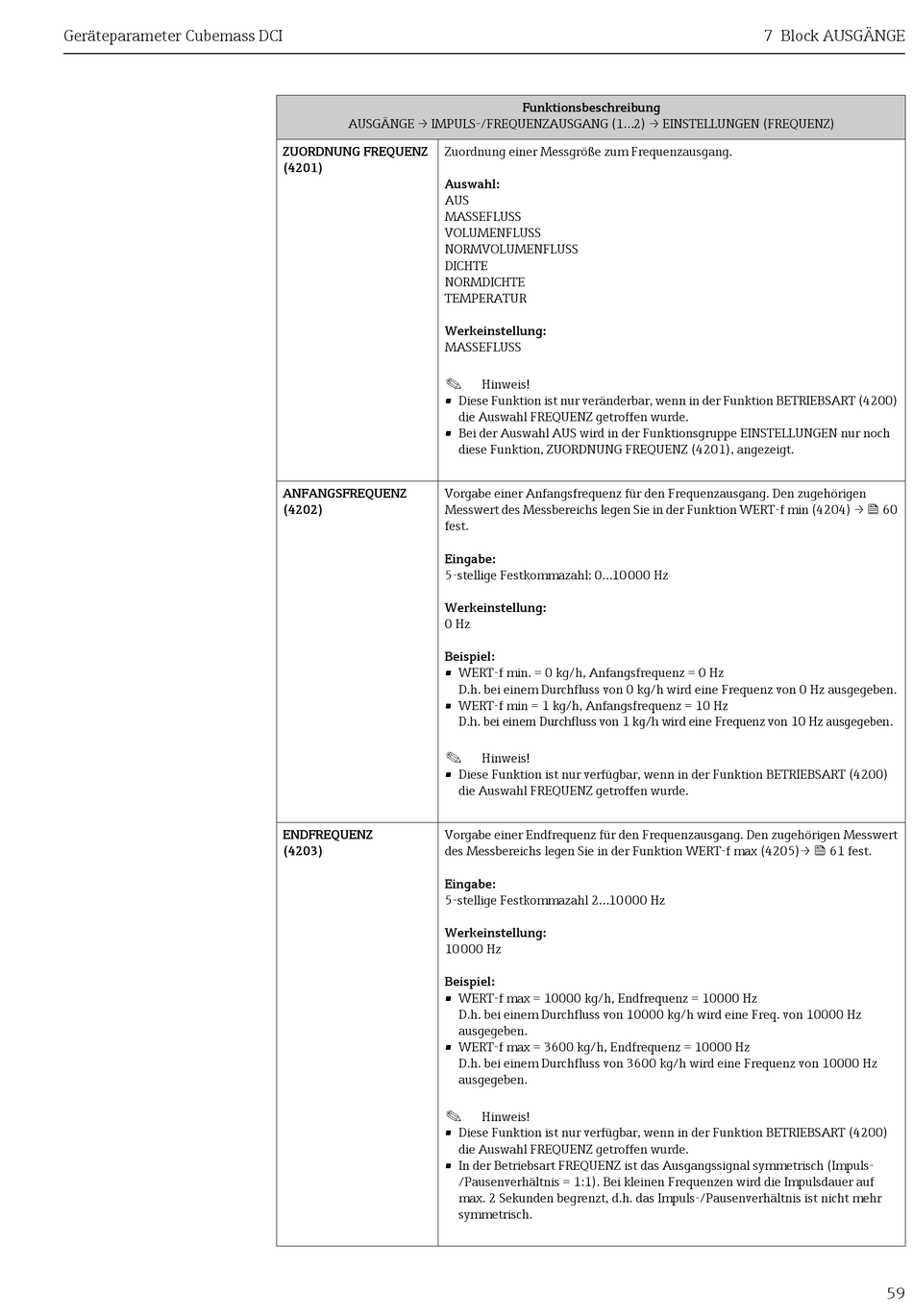

Endress+Hauser Cubemass DCI Handbuch Seite 59

Geräteparameter Cubemass DCI
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (FREQUENZ)
ZUORDNUNG FREQUENZ Zuordnung einer Messgröße zum Frequenzausgang.
(4201)
Auswahl:
AUS
MASSEFLUSS
VOLUMENFLUSS
NORMVOLUMENFLUSS
DICHTE
NORMDICHTE
TEMPERATUR
Werkeinstellung:
MASSEFLUSS
!
• Diese Funktion ist nur veränderbar, wenn in der Funktion BETRIEBSART (4200)
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur noch
ANFANGSFREQUENZ Vorgabe einer Anfangsfrequenz für den Frequenzausgang. Den zugehörigen
(4202) Messwert des Messbereichs legen Sie in der Funktion WERT-f min (4204) →  60
fest.
Eingabe:
5-stellige Festkommazahl: 0...10000 Hz
Werkeinstellung:
0 Hz
Beispiel:
• WERT-f min. = 0 kg/h, Anfangsfrequenz = 0 Hz
• WERT-f min = 1 kg/h, Anfangsfrequenz = 10 Hz
!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
ENDFREQUENZ Vorgabe einer Endfrequenz für den Frequenzausgang. Den zugehörigen Messwert
(4203) des Messbereichs legen Sie in der Funktion WERT-f max (4205)→  61 fest.
Eingabe:
5-stellige Festkommazahl 2...10000 Hz
Werkeinstellung:
10000 Hz
Beispiel:
• WERT-f max = 10000 kg/h, Endfrequenz = 10000 Hz
• WERT-f max = 3600 kg/h, Endfrequenz = 10000 Hz
!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
• In der Betriebsart FREQUENZ ist das Ausgangssignal symmetrisch (Impuls-
Funktionsbeschreibung
Hinweis!
die Auswahl FREQUENZ getroffen wurde.
diese Funktion, ZUORDNUNG FREQUENZ (4201), angezeigt.
D.h. bei einem Durchfluss von 0 kg/h wird eine Frequenz von 0 Hz ausgegeben.
D.h. bei einem Durchfluss von 1 kg/h wird eine Frequenz von 10 Hz ausgegeben.
Hinweis!
die Auswahl FREQUENZ getroffen wurde.
D.h. bei einem Durchfluss von 10000 kg/h wird eine Freq. von 10000 Hz
ausgegeben.
D.h. bei einem Durchfluss von 3600 kg/h wird eine Frequenz von 10000 Hz
ausgegeben.
Hinweis!
die Auswahl FREQUENZ getroffen wurde.
/Pausenverhältnis = 1:1). Bei kleinen Frequenzen wird die Impulsdauer auf
max. 2 Sekunden begrenzt, d.h. das Impuls-/Pausenverhältnis ist nicht mehr
symmetrisch.
