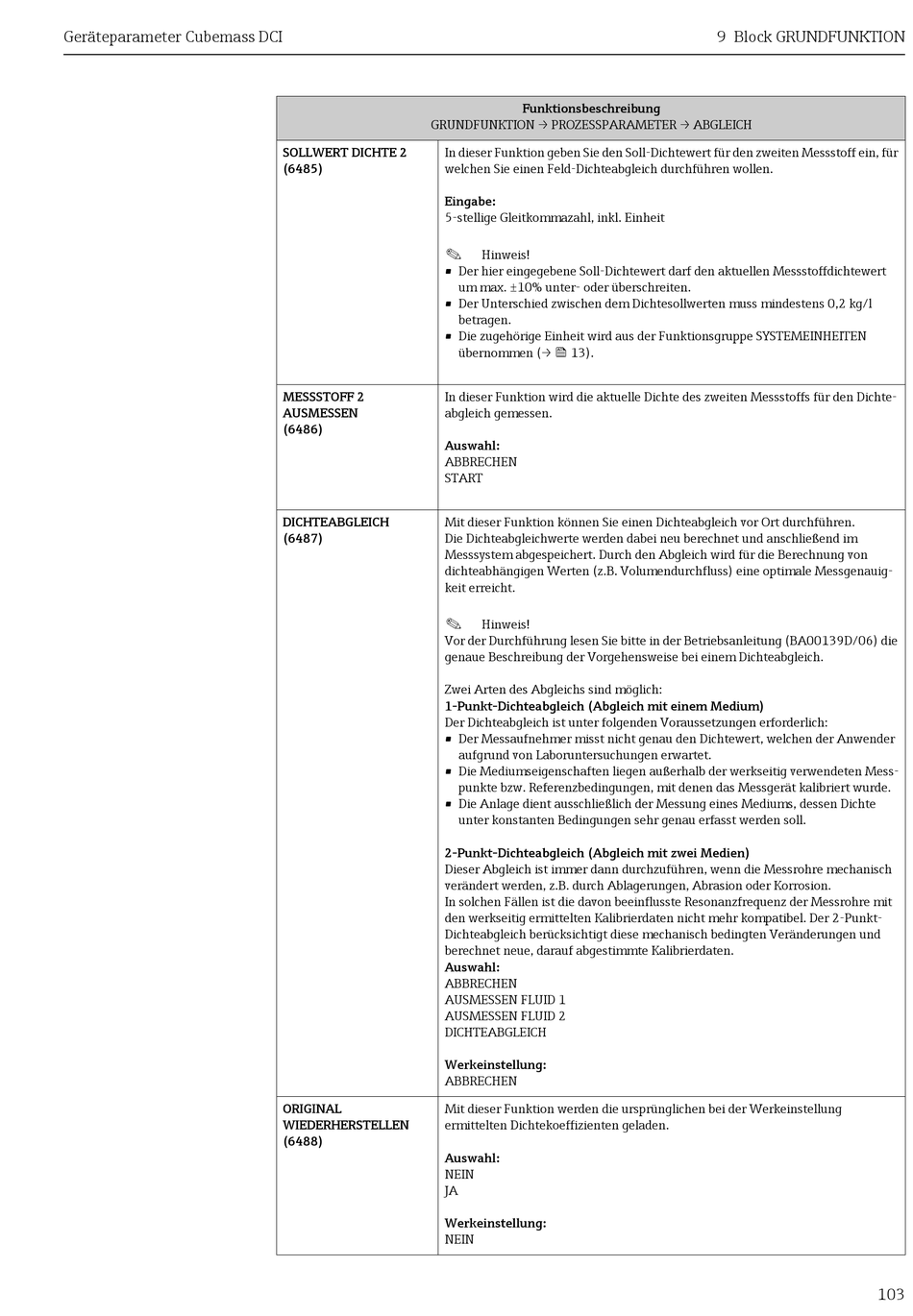

Endress+Hauser Cubemass DCI Handbuch Seite 103

Geräteparameter Cubemass DCI
GRUNDFUNKTION → PROZESSPARAMETER → ABGLEICH
SOLLWERT DICHTE 2 In dieser Funktion geben Sie den Soll-Dichtewert für den zweiten Messstoff ein, für
(6485) welchen Sie einen Feld-Dichteabgleich durchführen wollen.
Eingabe:
5-stellige Gleitkommazahl, inkl. Einheit
!
• Der hier eingegebene Soll-Dichtewert darf den aktuellen Messstoffdichtewert
• Der Unterschied zwischen dem Dichtesollwerten muss mindestens 0,2 kg/l
• Die zugehörige Einheit wird aus der Funktionsgruppe SYSTEMEINHEITEN
MESSSTOFF 2 In dieser Funktion wird die aktuelle Dichte des zweiten Messstoffs für den Dichte-
AUSMESSEN abgleich gemessen.
(6486)
Auswahl:
ABBRECHEN
START
DICHTEABGLEICH Mit dieser Funktion können Sie einen Dichteabgleich vor Ort durchführen.
(6487) Die Dichteabgleichwerte werden dabei neu berechnet und anschließend im
Messsystem abgespeichert. Durch den Abgleich wird für die Berechnung von
dichteabhängigen Werten (z.B. Volumendurchfluss) eine optimale Messgenauig-
keit erreicht.
!
Vor der Durchführung lesen Sie bitte in der Betriebsanleitung (BA00139D/06) die
genaue Beschreibung der Vorgehensweise bei einem Dichteabgleich.
Zwei Arten des Abgleichs sind möglich:
1-Punkt-Dichteabgleich (Abgleich mit einem Medium)
Der Dichteabgleich ist unter folgenden Voraussetzungen erforderlich:
• Der Messaufnehmer misst nicht genau den Dichtewert, welchen der Anwender
• Die Mediumseigenschaften liegen außerhalb der werkseitig verwendeten Mess-
• Die Anlage dient ausschließlich der Messung eines Mediums, dessen Dichte
2-Punkt-Dichteabgleich (Abgleich mit zwei Medien)
Dieser Abgleich ist immer dann durchzuführen, wenn die Messrohre mechanisch
verändert werden, z.B. durch Ablagerungen, Abrasion oder Korrosion.
In solchen Fällen ist die davon beeinflusste Resonanzfrequenz der Messrohre mit
den werkseitig ermittelten Kalibrierdaten nicht mehr kompatibel. Der 2-Punkt-
Dichteabgleich berücksichtigt diese mechanisch bedingten Veränderungen und
berechnet neue, darauf abgestimmte Kalibrierdaten.
Auswahl:
ABBRECHEN
AUSMESSEN FLUID 1
AUSMESSEN FLUID 2
DICHTEABGLEICH
Werkeinstellung:
ABBRECHEN
ORIGINAL Mit dieser Funktion werden die ursprünglichen bei der Werkeinstellung
WIEDERHERSTELLEN ermittelten Dichtekoeffizienten geladen.
(6488)
Auswahl:
NEIN
JA
Werkeinstellung:
NEIN
Funktionsbeschreibung
Hinweis!
um max. ±10% unter- oder überschreiten.
betragen.
übernommen (→  13).
Hinweis!
aufgrund von Laboruntersuchungen erwartet.
punkte bzw. Referenzbedingungen, mit denen das Messgerät kalibriert wurde.
unter konstanten Bedingungen sehr genau erfasst werden soll.
9 Block GRUNDFUNKTION
103
