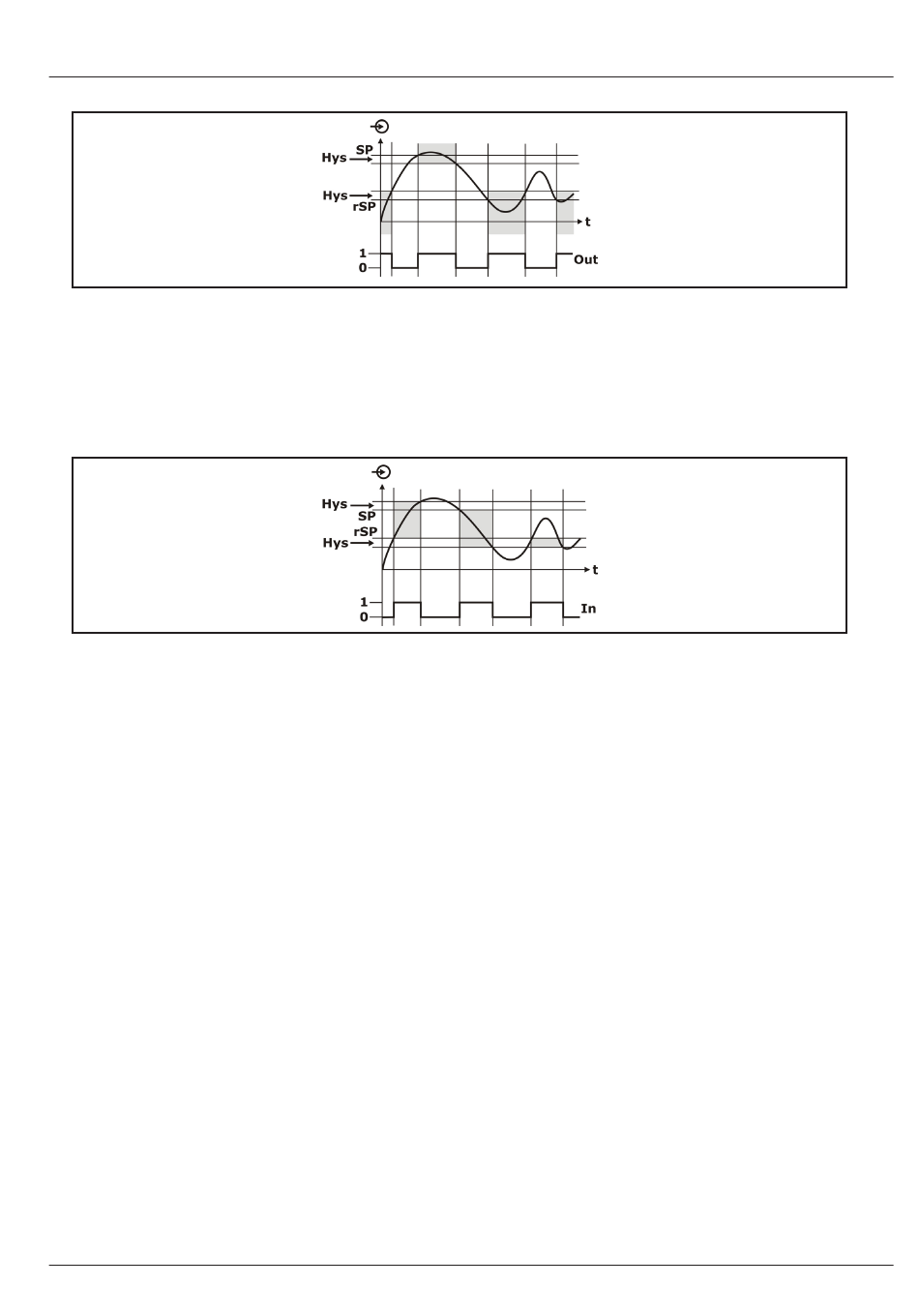

Betriebsart außerhalb
•
Der Schaltausgang wird aktiviert, wenn der aktuelle Messwert außerhalb des durch Schaltpunkt und
Rückschaltpunkt definierten Bereiches liegt und die eingestellte Einschaltverzögerungszeit abgelaufen
ist.
Der Schaltausgang wird deaktiviert, wenn der aktuelle Messwert innerhalb des durch Schaltpunkt
und Rückschaltpunkt definierten Bereiches liegt und die eingestellte Rückschaltverzögerungszeit
abgelaufen ist.
Die Hysterese ist hier innerhalb des durch Schaltpunkt und Rückschaltpunkt definierten Bereiches
positioniert.
Betriebsart innerhalb
•
Der Schaltausgang wird aktiviert, wenn der aktuelle Messwert innerhalb des durch Schaltpunkt
und Rückschaltpunkt definierten Bereiches liegt und die eingestellte Einschaltverzögerungszeit
abgelaufen ist.
Der Schaltausgang wird deaktiviert, wenn der aktuelle Messwert außerhalb des durch Schaltpunkt
und Rückschaltpunkt definierten Bereiches liegt und die eingestellte Rückschaltverzögerungszeit
abgelaufen ist.
Die Hysterese ist hier außerhalb des durch Schaltpunkt und Rückschaltpunkt definierten Bereiches
positioniert.
5 .5 .1 .4 .3 Störmeldefunktion S1/S2/S3/S4
Der Schaltausgang wird aktiviert, wenn das Gerät Störungen (siehe Diagnose/Störungen) festgestellt
hat.
Im Menüpunkt Betriebsart des Schaltausganges kann das Wirkprinzip invertiert werden.
5 .5 .1 .4 .4 Impulsfunktion S1
Der Schaltausgang gibt je ermitteltem Mengenwert des Mengenzählers (siehe Daten/Mengenzähler)
einen Schaltimpuls aus.
Es wird eine Warnung ausgegeben, falls der Mengenimpulswert zu niedrig oder die Impuls Länge zu
hoch eingestellt wird. Die Berechnungsgrundlage für diese Warnmeldungen ist die Displayskalierung
bei 100%.
Mengenimpulswert
•
Betrag des Mengenwertes, für den jeweils ein Schaltimpuls ausgegeben wird.
Der Eingabebereich ist unbeschränkt.
Werkseinstellung > 1
Impuls Länge
•
Zeitdauer eines Pulses bzw. ebenfalls Zeitdauer der Pulspause.
Der Eingabebereich ist auf Werte von 0,1 bis 99999 beschränkt.
Werkseinstellung > 0,5 s
Im Menüpunkt Betriebsart des Schaltausganges kann das Wirkprinzip invertiert werden.
