Bedienung

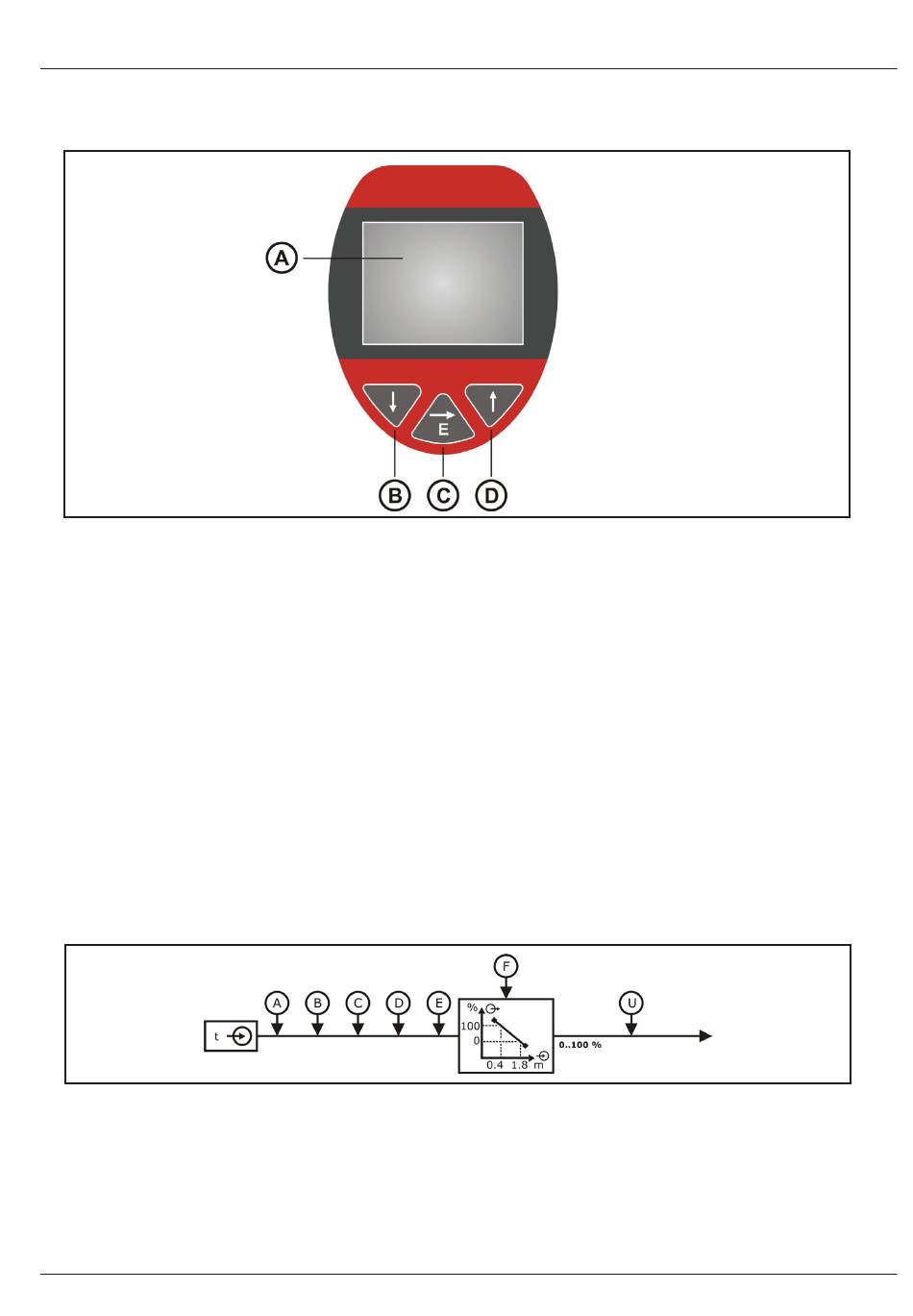

5 .1 Bedien- und Anzeigeelemente
A - LCD-Display
Anzeige von Messwert, Gerätestatus und Bedienmenüs
•
B - Taste Down
Im Auswahlmenü Navigation abwärts
•
Im Eingabemenü Wertverringerung
•
Dient in Kombination mit Taste Up zum Verlassen von Auswahl- und Eingabemenü ohne
•
Übernahme von Änderungen
Dient in Kombination mit Taste Up zum Sprung ein Menüpunkt zurück
•
C – Taste Enter/Shift right
Zugang zu den Bedienmenüs
•
•
Im Auswahlmenü Einsprung in das ausgewählte Untermenü
Im Eingabemenü Wertübernahme und Stellenwechsel nach rechts
•
D - Taste Up
Im Auswahlmenü Navigation aufwärts
•
Im Eingabemenü Werterhöhung
•
Dient in Kombination mit Taste Down zum Verlassen von Auswahl- und Eingabemenü ohne
•
Übernahme von Änderungen
Dient in Kombination mit Taste Down zum Sprung ein Menüpunkt zurück
•
5 .2 Funktionsschema
A – Inbetriebnahme
B – Füllstandsänderung
C – Pulsrate
D – Echoverlust
E – Dämpfung
F – Min/Max Abgleich > z.B. 1,8..0,4m = 0..100%
U – Grenze Min/Max
