5 .11 .2
Volumenmessung
Zur Anzeige des Behältervolumens kann eine Display Skalierung vorgenommen werden.
Falls eine nicht lineare Behälterform verwendet wird, muss eine Linearisierung eingestellt werden.
Es stehen vordefinierte Linearisierungskurven für einige Behälterformen zur Verfügung.
Menüpunkt Grundeinstellungen
•
Inbetriebnahme
Min/Max Abgleich
•
Linearisierung
•
Menüpunkt Display
Anzeigewert Skaliert
•
Einheit
•
Skalierung - Verhältnis Prozent / Behältervolumen
•
5 .11 .2 .1
Beispiel
Messaufgabe
Abstand Sensor – Behälterboden: 1,8m
•
Behälter: Zylinder - lineares Volumen
•
Minimaler Füllstand: 0,2m >> Distanz 1,8m – 0,2m = 1,6m
•
Maximaler Füllstand: 1,2m >> Distanz 1,8m – 1,2m = 0,6m
•
•
Minimales Volumen: 0 Liter
•
Maximales Volumen: 2000 Liter
Einstellungen
•
Inbetriebnahme durchführen
•
Min/Max Abgleich: 1,6m = 0% / 0,6m = 100%
•
Display Anzeigewert: Skaliert
Display Einheit: l
•
Display Skalierung: 0% = 0 l / 100% = 2000l
•
Linearisierung: Linear
•

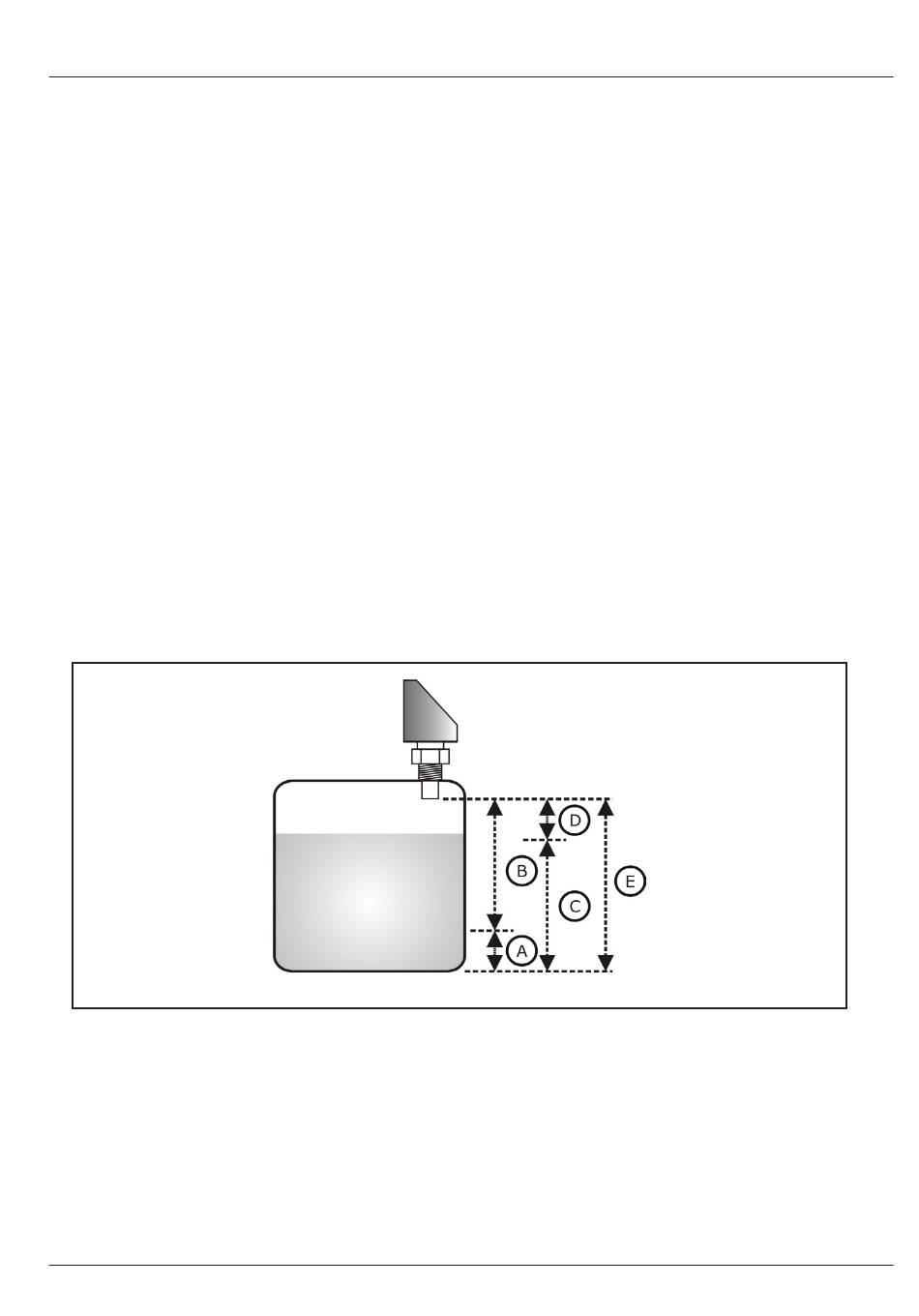

A - Minimales Volumen
B - Distanz bei minimalem Volumen
C - Maximales Volumen
D - Distanz bei maximalem Volumen
E - Distanz Sensor – Behälterboden
46
