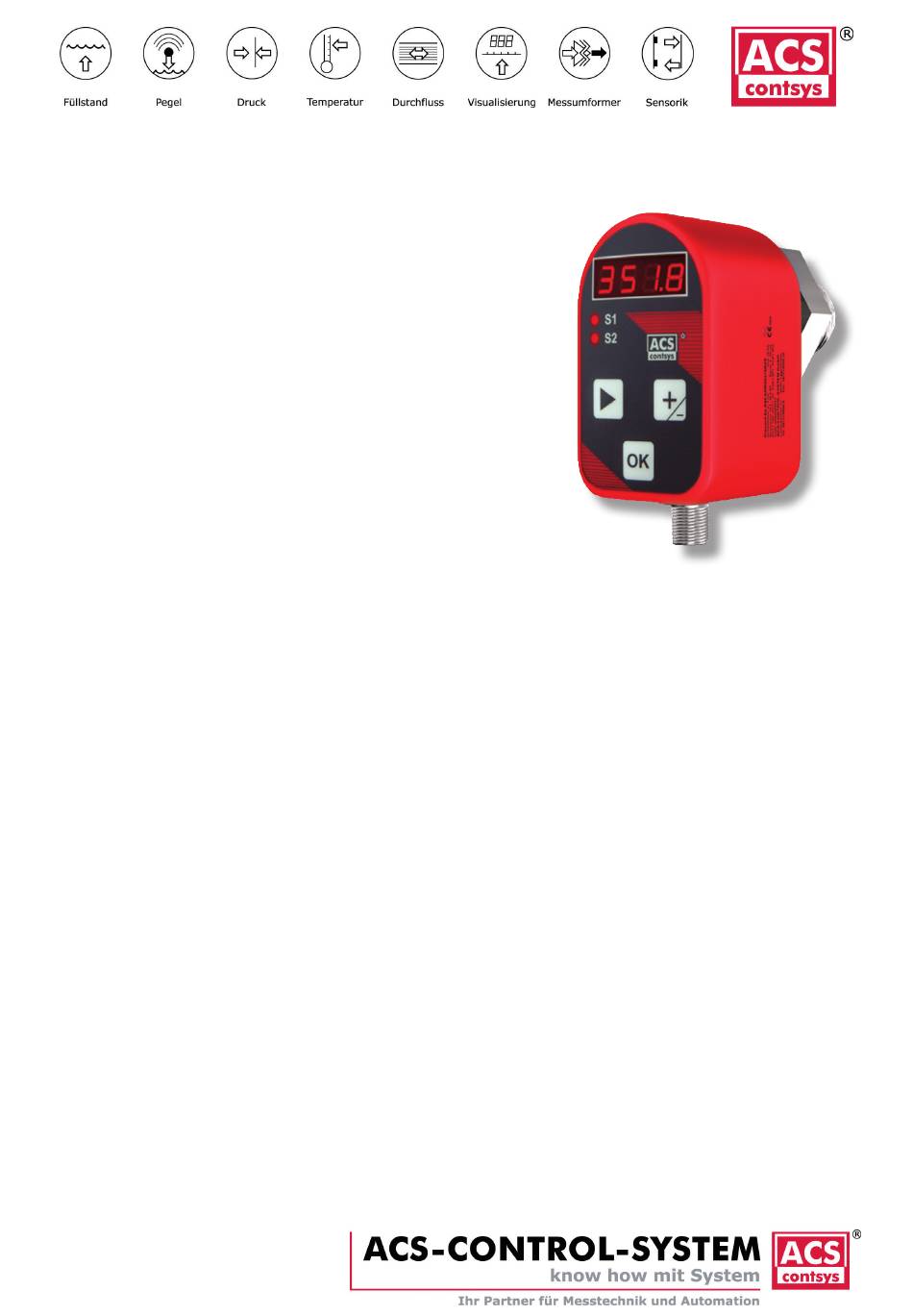

Precont S10
Drucktransmitter
Messung von Absolut- und Relativdruck
in Gasen, Dämpfen, Flüssigkeiten und Stäuben
Technische Anleitung
01.15
Hauptmerkmale
Fein abgestufte Druckmessung
Messbereiche von -1 bis 60bar, relativ
•
Messbereiche von 0 bis 60bar, absolut
•
•
Messpannen von 0,1 bis 60bar
Keramische Membrane für verschiedenste Anwendungen
Prozesstemperaturbereich von –40°C bis +125°C
ATEX II 1/2 G Ex ia IIC T4 Ga/Gb
ATEX II 1/2 D Ex ia IIIC T60°C/T102°C Da/Db
Zugelassen zur Verwendung in explosionsgefährdeten
Bereichen
Hohe Genauigkeit ≤ 0,05% - Xcellence / ≤ 0,1% / ≤ 0,2%
Integrierte Auswerteelektronik
2-Leiter mit Stromsignal 4...20mA
•
•
3-Leiter mit Spannungssignal 0...10V
2x PNP Schaltausgang
•
LED-Display für beste Ablesbarkeit
Inhaltsverzeichnis
Verwandte Anleitungen für ACS contsys Precont S10
Inhaltszusammenfassung für ACS contsys Precont S10
- Seite 1 Precont S10 Drucktransmitter Messung von Absolut- und Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben Technische Anleitung 01.15 Hauptmerkmale Fein abgestufte Druckmessung Messbereiche von -1 bis 60bar, relativ • Messbereiche von 0 bis 60bar, absolut • • Messpannen von 0,1 bis 60bar Keramische Membrane für verschiedenste Anwendungen...
- Seite 2 Sie haben ein hochwertiges und modernes Messgerät der ACS-CONTROL-SYSTEM GmbH erworben. Wir bedanken uns für Ihren Kauf und das uns entgegengebrachte Vertrauen. Die vorliegende Betriebsanleitung beinhaltet alle erforderlichen Anweisungen für Montage, elektrischen Anschluss und Inbetriebnahme, sowie die technische Daten des Gerätes. Änderungen, die dem technischen Fortschritt dienen, behält sich ACS-CONTROL-SYSTEM GmbH ohne Ankündigung vor.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Funktion . -
Seite 4: Anwendung
Anwendung Das Gerät ist ein elektronischer Drucktransmitter zur kontinuierlichen Messung von relativen oder absoluten Drücken in Gasen, Dämpfen, Flüssigkeiten und Stäuben innerhalb geschlossener Behälter oder Rohrleitungen. Das Gerät ist zur Verwendung in explosionsgefährdeten Bereichen zugelassen. Die Verwendung eines kapazitiven Sensors mit Keramikmembrane und den damit verbundenen hervorragenden Eigenschaften erlauben den Einsatz in nahezu allen Bereichen des industriellen Umfeldes. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist, muss diese Bedienungsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben. Montage, elektrischer Anschluss, Inbetriebnahme und Bedienung des Gerätes muss durch eine qualifizierte Fachkraft gemäß den Angaben in dieser technischen Anleitung und den gültigen Normen und Regeln erfolgen. -
Seite 6: Besondere Sicherheitshinweise
Besondere Sicherheitshinweise Elektrische Betriebsmittel für explosionsgefährdete Bereiche Wird ein Gerät in explosionsgefährdeten Bereichen errichtet und betrieben, so müssen die allgemeinen Ex-Errichtungsbestimmungen (EN/IEC 60079-14, VDE 0165), diese Sicherheitshinweise sowie die beigelegte EG-Baumusterprüfbescheinigung incl. Ergänzungen beachtet werden. Die Errichtung von explosionsgefährdeten Anlagen muss grundsätzlich durch Fachpersonal erfolgen. Das Gerät entspricht der Klassifizierung: –... -
Seite 7: Montage
Montage Die korrekte Funktion des Gerätes innerhalb der spezifizierten technischen Daten kann nur gewährleistet werden, wenn die zulässigen Prozess- und Umgebungstemperaturen (siehe Abschnitt „Technische Daten“) nicht überschritten werden. Einbauort Die Installation des Gerätes an einer Stelle, wo hohe Druckimpulse wirken können, ist zu vermeiden. Bei einer Druckmessung in Gasen ist das Gerät oberhalb des Anschlusses nach einer Absperrarmatur zu montieren, damit Kondensat in den Prozess ablaufen kann. -
Seite 8: Elektrischer Anschluss
Elektrischer Anschluss Der elektrische Anschluss des Gerätes hat entsprechend den landesspezifischen Standards zu erfolgen. Bei falschem Anschluss können applikationsbedingte Gefahren verursacht werden. Potentialausgleich - Erdung Das Gerät ist zu erden. Eine Erdung des Gerätes kann über den metallischen Prozessanschluss erfolgen. Die metallischen Teile der Ausführung Elektrischer Anschluss Typ S (Stecker M12) bzw. - Seite 9 Lastwiderstandkennlinie Elektronik - Ausgang Typ A/B Elektronik - Ausgang Typ C/D ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 10: Schaltausgang
Signal 0…10V Ein Lastwiderstand (Bürde), z.B. der Messwiderstand eines Auswertegerätes, erfordert bei einer bestimmten Ausgangsspannung einen Ausgangsstrom. Da dieser Ausgangsstrom begrenzt ist, ergibt sich für den Widerstand ein Minimalwert, bei dem noch eine korrekte Funktion möglich ist. Dieser Widerstand lässt sich mit folgender Gleichung ermitteln: / 5mA Lmin >>... -
Seite 11: Anschlussschema
Anschlussschema Signal 4 . . .20mA Stecker M12 Aderfarben Standardanschlusskabel M12: BN = braun, BU = blau Das Anschlusskabel ist im Lieferumfang nicht enthalten. Kabelabgang Aderfarben Kabel: BN = braun, WH = weiß Klemmraum ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 12 Anschlussbeispiel Ex-Ausführung A – Eigensicheres Betriebsmittel / Messumformer B – Zugehöriges Betriebsmittel / Trennverstärker aktiv / Messumformerspeisung Signal 4 . . .20mA / 2x PNP-Schaltausgang Stecker M12 Aderfarben Standardanschlusskabel M12: BN = braun, WH = weiß, BU = blau, BK = schwarz Das Anschlusskabel ist im Lieferumfang nicht enthalten.
- Seite 13 Klemmraum Anschlussbeispiel Ex-Ausführung A – Eigensicheres Betriebsmittel / Messumformer B – Zugehöriges Betriebsmittel / Trennverstärker aktiv / Messumformerspeisung C/D – Zugehöriges Betriebsmittel / (Namur-) Schaltverstärker ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 14 Signal 0 . . .10V Stecker M12 Aderfarben Standardanschlusskabel M12: BN = braun, GY = grau, BU = blau Das Anschlusskabel ist im Lieferumfang nicht enthalten. Kabelabgang Aderfarben Kabel: BN = braun, GY = grau, WH = weiß Klemmraum Anschlussbeispiel Ex-Ausführung A –...
- Seite 15 Signal 0 . . .10V / 2x PNP-Schaltausgang Stecker M12 Aderfarben Standardanschlusskabel M12: BN = braun, WH = weiß, BU = blau, BK = schwarz, GY = grau Das Anschlusskabel ist im Lieferumfang nicht enthalten. Kabelabgang Aderfarben Kabel: BN = braun, WH = weiß, YE = gelb, GN = grün, GY = grau Klemmraum ACS-CONTROL-SYSTEM GmbH l Lauterbachstr.
- Seite 16 Anschlussbeispiel Ex-Ausführung A – Eigensicheres Betriebsmittel / Messumformer B – Zugehöriges Betriebsmittel / Trennverstärker aktiv / Messumformerspeisung C – Zugehöriges Betriebsmittel / Trennverstärker aktiv E/F – Zugehöriges Betriebsmittel / (Namur-) Schaltverstärker ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 17: Bedienung
Bedienung Bedien- und Anzeigeelemente A - LED-Display Anzeige von Messwert und Bedienmenüs • B - Schaltzustands-LED Anzeige des aktiven Schaltausganges durch jeweilige rote LED • C - Taste Change Wechsel zwischen den Untermenüs • • Abbruch Werteingabe ohne Übernahme Umschaltung der Zählrichtung der Taste +/- von + bzw. Erhöhung auf - bzw. •... -
Seite 18: Funktionsschema
Funktionsschema A - Dämpfung B - Offset Abgleich > z.B. kein Offset C - Min/Max Abgleich > z.B. 0..0,7bar = 4..20mA bzw. 0..10V D - Linearisierung > Display Skalierung - Linearisierte 4..20mA bzw. 0..10V E - Fehlersignalauswertung F1 - Display Skalierung > z.B. 4..20mA bzw. 0..10V = 0..7 (bar) F2 - Display Skalierung >... -
Seite 19: Betriebsart
Betriebsart Run-Modus Das Gerät erfasst die anliegende physikalische Messgröße und führt die gewählten Funktionen • entsprechend den eingestellten Parametern aus. Der Messwert wird im Anzeigefenster dargestellt. • Der Analogausgang und die Schaltausgänge werden angesteuert. • Ein eingeschalteter Schaltausgang wird durch das Aufleuchten der jeweiligen roten •... -
Seite 20: Abgleich
Abgleich Dämpfung Die Dämpfung beeinflusst die Geschwindigkeit, mit der Anzeige, Ausgangssignal und Schaltausgänge auf Änderungen des Messsignals reagieren. Der Verlauf von Anzeige und Ausgangssignal erfolgt in einer exponentiellen Kennlinie mit der Dämpfungszeitkonstante t. Innerhalb des Zeitraumes t erhöht sich das Ausgangssignal um jeweils 63% der vorhandenen Abweichung. -
Seite 21: Displayskalierung
Displayskalierung Der Anzeigewert ist ein frei einstellbarer Zahlenwert mit frei einstellbarem Dezimalpunkt. Der eingegebene Nullpunkt der Displayskalierung wird einem Ausgangssignal 4mA/0V zugeordnet. Der eingegebene Endpunkt der Displayskalierung wird einem Ausgangssignal 20mA/10V zugeordnet. Unterschreitet der Anzeigewert -999, so wird -EEE angezeigt. Überschreitet der Anzeigewert 9999, so wird EEEE angezeigt. - Seite 22 Programmierbeispiel Das Gerät ist in einem Behälter nach obigem Schema eingebaut. Da der Behälter eine konische Ausbuchtung hat, aber das Volumen angezeigt werden soll, muss der Ausgang des linearisiert werden. Die Füllhöhe 1 entspricht dem vollen Messbereich des Sensors. Der Ausgang (4...20mA) des Sensors ist an ein Anzeigegerät angeschlossen, das den Behälterinhalt in Liter anzeigt.
-
Seite 23: Ausgang
Ausgang Signalausgang Fehler Signal Definiert das analoge Ausgangssignal bzgl. Arbeitsbereich und falls Störungen registriert werden. Ausführung 4-20mA • A - Aus >> 3.9-21mA B - 3.8mA C - 22mA Ausführung 0-10V • A - Aus >> 0-10.5V B – 0V C –... - Seite 24 Schaltausgang S1 / S2 Betriebsart Die Betriebsart bestimmt die Funktionsrichtung des Schaltausganges. Schließer / NO • Am Ausgang liegt kein Signal an, wenn die Schaltbedingung nicht erfüllt ist. Am Ausgang liegt ein Signal an, wenn die Schaltbedingung erfüllt ist • Öffner / NC Am Ausgang liegt ein Signal an, wenn die Schaltbedingung nicht erfüllt ist.
-
Seite 25: Menüstruktur
Menüstruktur Parameterübersicht Menügruppe Funktion Eingabe Beschreibung Passworteingabe für den Zugang zum Abgleichmenü codE 3009 Passworteingabe für den Zugang zum Erweiterungsmenü 2812 2611 Passworteingabe für den Zugang zum Linearisierungsmenü Abgleichmenü - Passwort 3009 Menüstruktur ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 26: Parameterübersicht
Parameterübersicht Menügruppe Funktion Eingabe Beschreibung ABGLEICH ZERO – Unterer Druckbezugswert 2Ero Abgleich unterer Druckbezugswert mit anliegendem Signal NSiG 4. 0 0 Der aktuell anliegende Druckwert wird als unterer Druckbezugswert übernommen. Das über die Bedientasten +/- und > beliebig veränderbare Ausgangsstromsignal von 4mA/0V wird diesem Druckbezugswert zugewiesen. - Seite 27 SAbG SCHNELLABGLEICH Freigabe des Schnellabgleichs des unteren und oberen Druckbezugspunktes mit anliegendem Signal, sowie der Einstellung der Dämpfung durch Tastenkombinationen Sperrung des Schnellabgleichs des unteren und oberen Druckbezugspunktes mit anliegendem Signal, sowie der Einstellung der Dämpfung durch Tastenkombinationen ErrS FEHLERSIGNAL Das Ausgangssignal arbeitet linear im Bereich von 3,9mA bis 21,0mA/0V bis 10,5V.
- Seite 28 Erweiterungsmenü - Passwort 2812 Menüstruktur Parameterübersicht Menügruppe Funktion Eingabe Beschreibung oFFS OFFSET Der gemessene Druck wird um den hier eingestellten Wert verschoben. 0. 0 00 Es werden hierbei unterer und oberer Druckbezugswert um den gleichen Betrag verschoben. Um z.B. bei einem einbaulageabhängigen angezeigten Druck von 0.004 eine Anzeige (Sollwert) von 0.000 bzw.
- Seite 29 Linearisierungsmenü - Passwort 2611 Menüstruktur ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 30 Parameterübersicht Menügruppe Funktion Eingabe Beschreibung LINEARISIERUNG Es können zwischen 2 und 25 Linearisierungspunkte verwendet werden. NSig 0. 0 0 Bei jedem Linearisierungspunkt (1 bis 25) wird der aktuelle anliegende Druckwert dem angezeigten, einstellbaren Anzeigewert zugewiesen. Der Einstellbereich des Anzeigewertes ist in der Displayskalierung festgelegt. In der Displayskalierung entspricht der Wert Zero dem Ausgangssignal 4mA/0V, bzw.
-
Seite 31: Wartung
Wartung Das Gerät ist wartungsfrei. Bestimmte Medien können zu Ansatzbildungen auf der Membrane führen. Festsitzende Ablagerungen können zu Fehlmessungen führen. Bei ansatzbildenden Medien ist die Membrane regelmäßig z.B. mit klarem Wasser zu reinigen. Verwenden Sie zur Reinigung keine spitzen Werkzeuge oder aggressive Chemikalien. Reparatur Eine Reparatur darf nur durch den Hersteller erfolgen. -
Seite 32: Technische Daten
Technische Daten Hilfsenergieversorgung Versorgungsspannung U 2-Leiter 4...20mA - Elektronik Ausgang Typ A / B 14,5V …45V , verpolungsgeschützt 2-Leiter 4...20mA - Elektronik Ausgang Typ C / D 10,5V …45V , verpolungsgeschützt ATEX – 2-Leiter 4...20mA - Elektronik Ausgang Typ A / B 14,5V …30V , verpolungsgeschützt... -
Seite 33: Messgenauigkeit
Messgenauigkeit Referenzbedingungen EN/IEC 60770-1 Temperatur T +25°C ±4°C, konstant Feuchte φ 50% ±30% r.F., konstant Umgebungsluftdruck p 960kPa ±50kPa, konstant Kalibrierlage Membrane unten, horizontal ±1%, konstant Versorgungsspannung U ±3V , konstant Anwärmzeit t ≥ 240s Kennlinienabweichung ≤ ±0,05% / ±0,1% / ±0,2% FS 3) 5) 6) 12) Nichtlinearität ≤... -
Seite 34: Prozessbedingungen
Prozessbedingungen Der zulässige Prozesstemperaturbereich ergibt sich aus der Kombination von Standardbereich, Erweiterung und Einschränkung, wobei der Bereich durch die engste Beschränkung bestimmt wird. Prozesstemperatur -40°C...+100°C Erweiterung Temperaturentkoppler → -40°C...+125°C Einschränkung Dichtung - FPM → -25°C...+200°C Dichtung - CR → -40°C...+120°C Dichtung - EPDM →... -
Seite 35: Umgebungsbedingungen
Umgebungsbedingungen Der zulässige Umgebungstemperaturbereich ergibt sich aus der Kombination von Standardbereich und Erweiterung, wobei der Bereich durch die engste Beschränkung bestimmt wird. Umgebungstemperatur -40°C...+85°C Einschränkung Anschlussgehäuse PBT >> -25°C...+85°C Anschlusskabel PE >> -40°C...+70°C ATEX – siehe Abschnitt „Besondere Sicherheitshinweise“ Schutzart IP65/IP67 (EN/IEC 60529) Klimaklasse 4K4H [-20…+55°C / 4…100%] (EN/IEC 60721-3-4) -
Seite 36: Werkstoffe - Nicht Prozessberührend
Werkstoffe - nicht prozessberührend Anschlussgehäuse CrNi-Stahl PBT – Polybutylenterephthalat POM – Polyoxymethylen (Delrin ® Elektrischer Anschuss Typ A – Klemmraum Sichtfenster PC – Polycarbonat Bedienoberfläche PES – Polyester Elektrisches Anschlusselement Elektrischer Anschluss Typ S – Stecker M12 Gerätestecker CrNi-Stahl / PUR Elektrischer Anschluss Typ K –... -
Seite 37: Maßzeichnungen
Maßzeichnungen Anschlussgehäuse Elektrischer Anschluss Typ S - Stecker M12 Werkstoff Anschlussgehäuse Typ A - PBT Werkstoff Anschlussgehäuse Typ C - CrNi-Stahl ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 38 Elektrischer Anschluss Typ K - Kabelabgang Werkstoff Anschlussgehäuse Typ A - PBT Werkstoff Anschlussgehäuse Typ C - CrNi-Stahl Elektrischer Anschluss Typ A - Klemmraum Werkstoff Anschlussgehäuse Typ C - CrNi-Stahl / Typ D - POM ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 39: Temperaturentkoppler
Temperaturentkoppler Prozessanschluss Typ 0 - G ½“ ISO 228-1 - DIN 837-3 Typ 1 - G ¼“ ISO 228-1 - DIN 837-3 ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 40 Typ 4 - G ¼“ ISO 228-1 – Innengewinde Typ 6 - G ½“ ISO 228-1 - Innenbohrung 11,4mm ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 41: Bestellschlüssel
Bestellschlüssel Ausführung Standard ExS10 ATEX II 1/2 G Ex ia IIC T4 Ga/Gb XDS10 ATEX II 1/2 D Ex ia IIIC T60°C/T102°C Da/Db + ATEX II 1/2 G Ex ia IIC T4 Ga/Gb nur für Werkstoff Anschlussgehäuse Typ C – CrNi-Stahl •...
