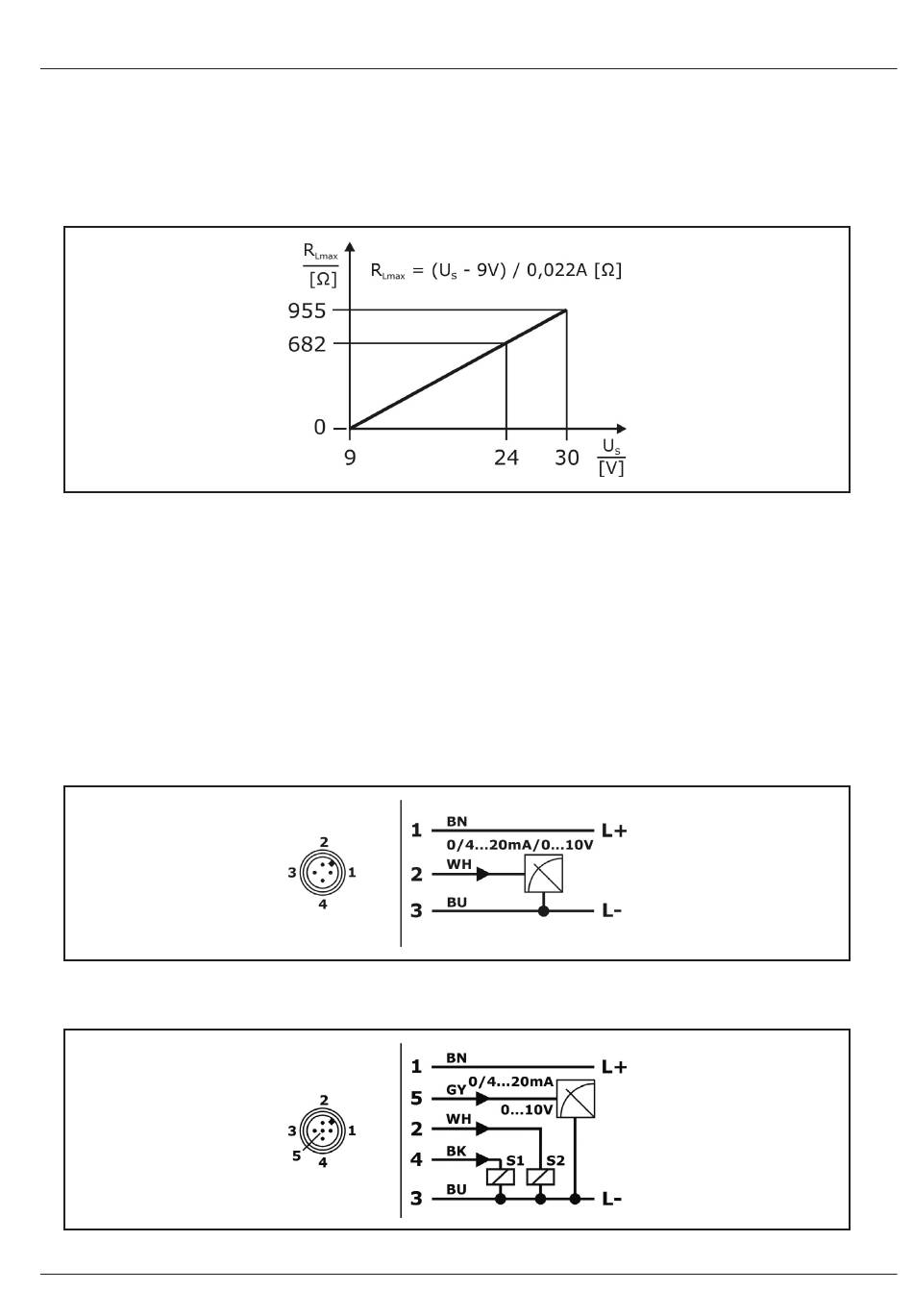

4 .5 Analogausgang
4 .5 .1 Stromausgang – Lastwiderstand
Ein Lastwiderstand, z.B. der Messwiderstand eines Auswertegerätes, erfordert eine minimale
Versorgungsspannung.
Aus der anliegenden Versorgungsspannung und dem maximalen Ausgangsstrom ergibt sich für den
Widerstand ein Maximalwert, bei dem noch eine korrekte Funktion möglich ist.
4 .6 Anschlussschema
Aderfarben Standardanschlusskabel M12 – A-codiert:
BN = braun
•
•
WH = weiß
BU = blau
•
BK = schwarz
•
•
GY = grau
YE = gelb
•
GN = grün
•
•
PK = pink
4 .6 .1 Elektronik Ausgang Typ M
1x Signal 0/4...20mA-0...10V, Versorgung 24VDC
4 .6 .2 Elektronik Ausgang Typ K
1x Signal 0/4...20mA-0...10V, 2x Schalter PNP, Versorgung 24VDC
12
