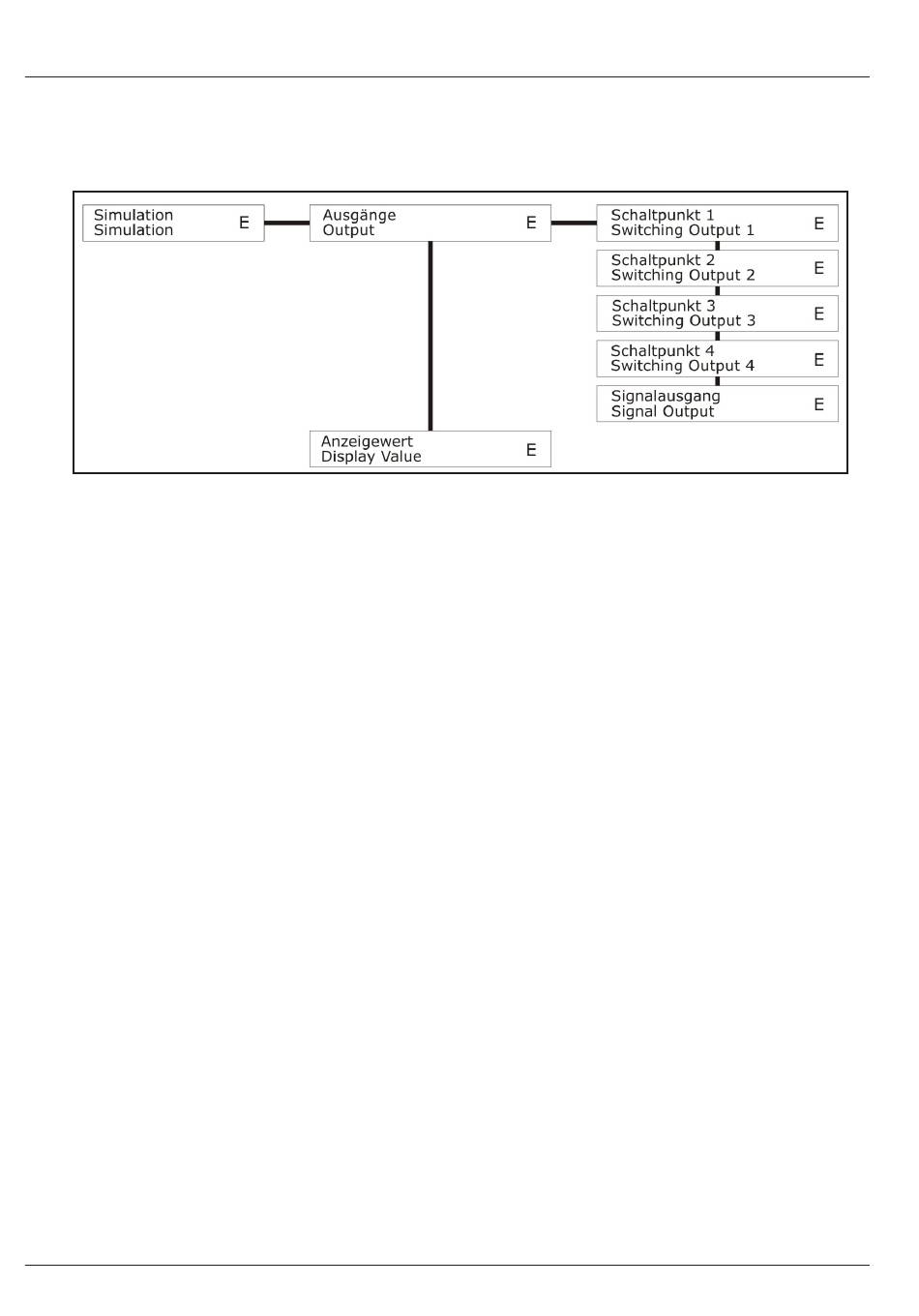

5 .8 Simulation – E
Das Symbol E bei einem Menüpunkt markiert dessen Position in der erweiterten Menüstruktur.
Diese erweiterte Menüstruktur kann im Submenü Display über den Menüpunkt Menüstruktur eingeblendet
werden.
5 .8 .1 Ausgänge
5 .8 .1 .1 Schaltausgang S1/S2/S3/S4
Der Schaltausgang wird ohne Berücksichtigung einer bereits bestehenden Aktivierung und auch ohne
Berücksichtigung von Verzögerungszeiten aktiviert bzw. deaktiviert.
5 .8 .1 .2 Signalausgang
Auf dem Signalausgang wird ohne Berücksichtigung des aktuellen Messwertes ein analoges Signal
ausgegeben.
Der Eingabebereich ist beschränkt, abhängig von der eingestellten Betriebsart.
•
3.600 – 22.00 mA (4-20 mA)
•
0.000 – 22.00 mA (0-20 mA)
•
0.000 – 11.00 V (0-10 V)
5 .8 .2 Anzeigewert
Der Anzeigewert kann simuliert werden, wobei alle nachfolgenden Funktionsschritte (Signalausgang,
Schaltausgänge) gemäß den Einstellungen ebenfalls entsprechend simuliert werden.
Der Eingabebereich ist beschränkt auf den eingestellten Messbereich.
