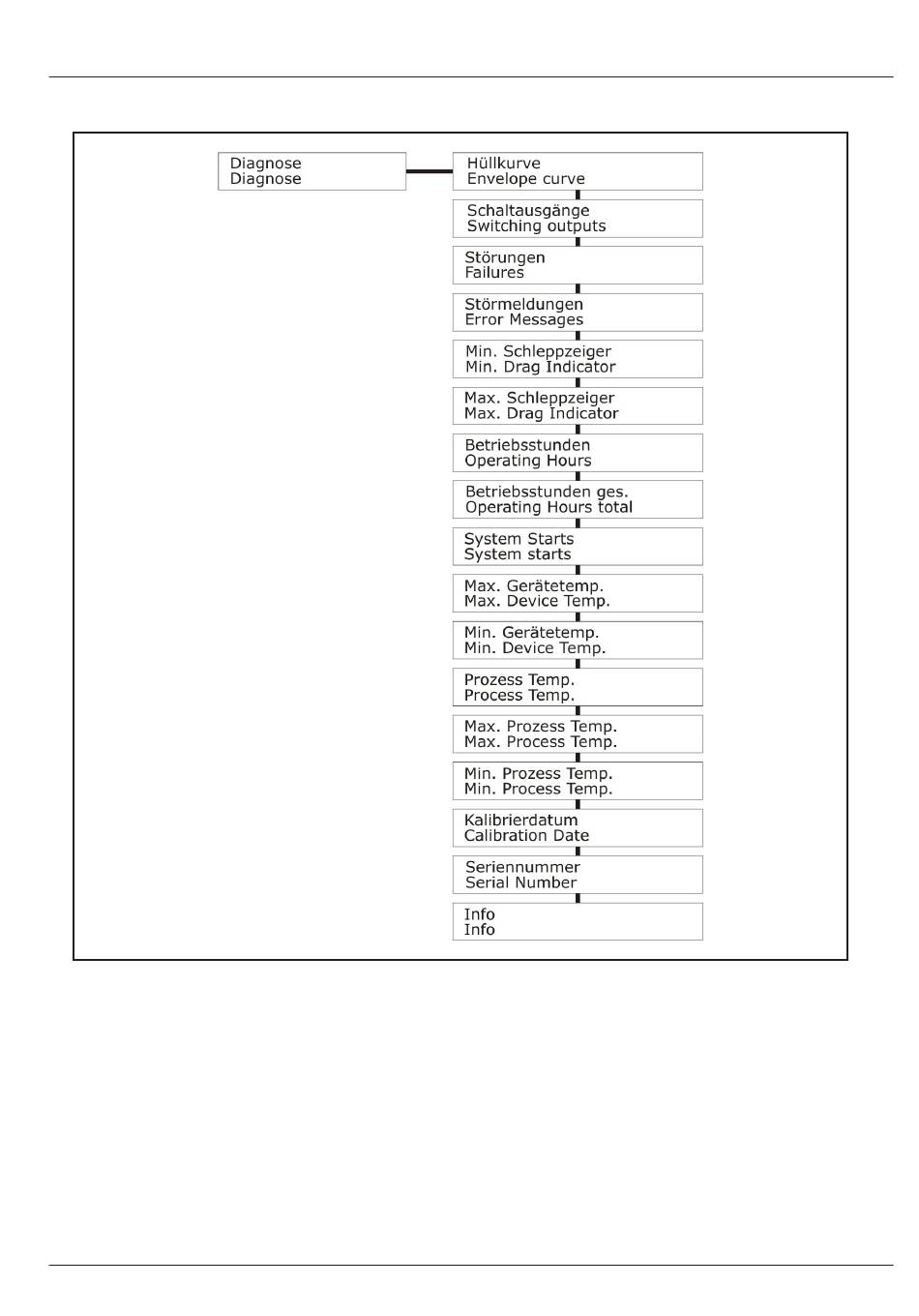

5 .9 Diagnose
5 .9 .1 Hüllkurve
Das gegenwärtige Messsignal wird als Kurve dargestellt.
Die Hüllkurve, unterhalb derer das Messsignal ausgeblendet wird, wird eingeblendet.
Das gültige Messsignal wird durch einen vertikalen Strich markiert.
Rechts unterhalb der Kennlinie wird der gegenwertige Distanzwert in Einheit m und dem zugehörigen
gemessenen Signalpegel in dB angezeigt.
Cursor bzw . Zoom-Modus
Links unterhalb der Kennlinie wird die Position eines verschiebbaren Cursors angegeben.
Ein einfaches Links-Rechts-Pfeil-Symbol erlaubt ein Verschieben des Cursors durch die Tasten Up bzw.
Down.
Durch gleichzeitiges Drücken der Tasten Up und Down wird auf den Zoom-Modus für die X-Achse
umgeschaltet. Dies wird durch ein doppeltes Links-Rechts-Pfeil-Symbol angezeigt.
Der Zoom erfolgt in Bezug auf die gegenwärtige Cursor-Position.
Die Anzeige der Hüllkurve wird durch Drücken der Taste Enter/Shift right für 3 Sekunden beendet.
