5 .11 Inbetriebnahme
5 .11 .1
Füllstandmessung
Die Füllstandhöhe wird vom Gerät aufgrund des Abstandes der Füllgutoberfläche zum Sensor ermittelt.
Menüpunkt Grundeinstellungen
Inbetriebnahme
•
Min/Max Abgleich
•
Menüpunkt Display
Anzeigewert Füllstand
•
5 .11 .1 .1
Beispiel
Messaufgabe
•
Abstand Sensor – Behälterboden: 1,8m
•
Minimaler Füllstand: 0m >> Distanz 1,8m – 0m = 1,8m
•
Maximaler Füllstand: 1,4m >> Distanz 1,8m – 1,4m = 0,4m
Einstellungen
Inbetriebnahme durchführen
•
Min/Max Abgleich: 1,8m = 0% / 0,4m = 100%
•

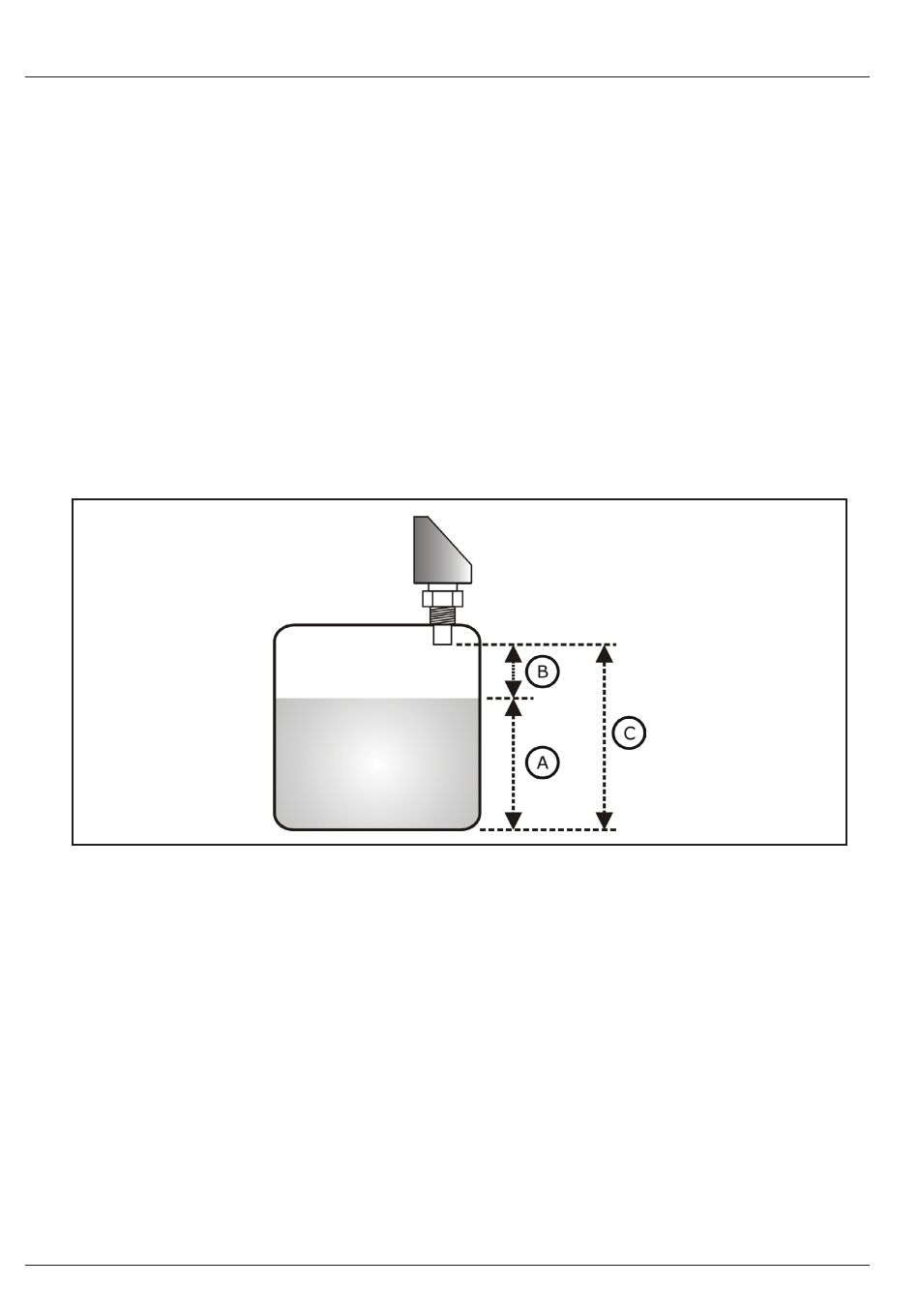

A - Füllstand
B - Distanz Sensor – Füllgutoberfläche
C - Distanz Sensor – Behälterboden
