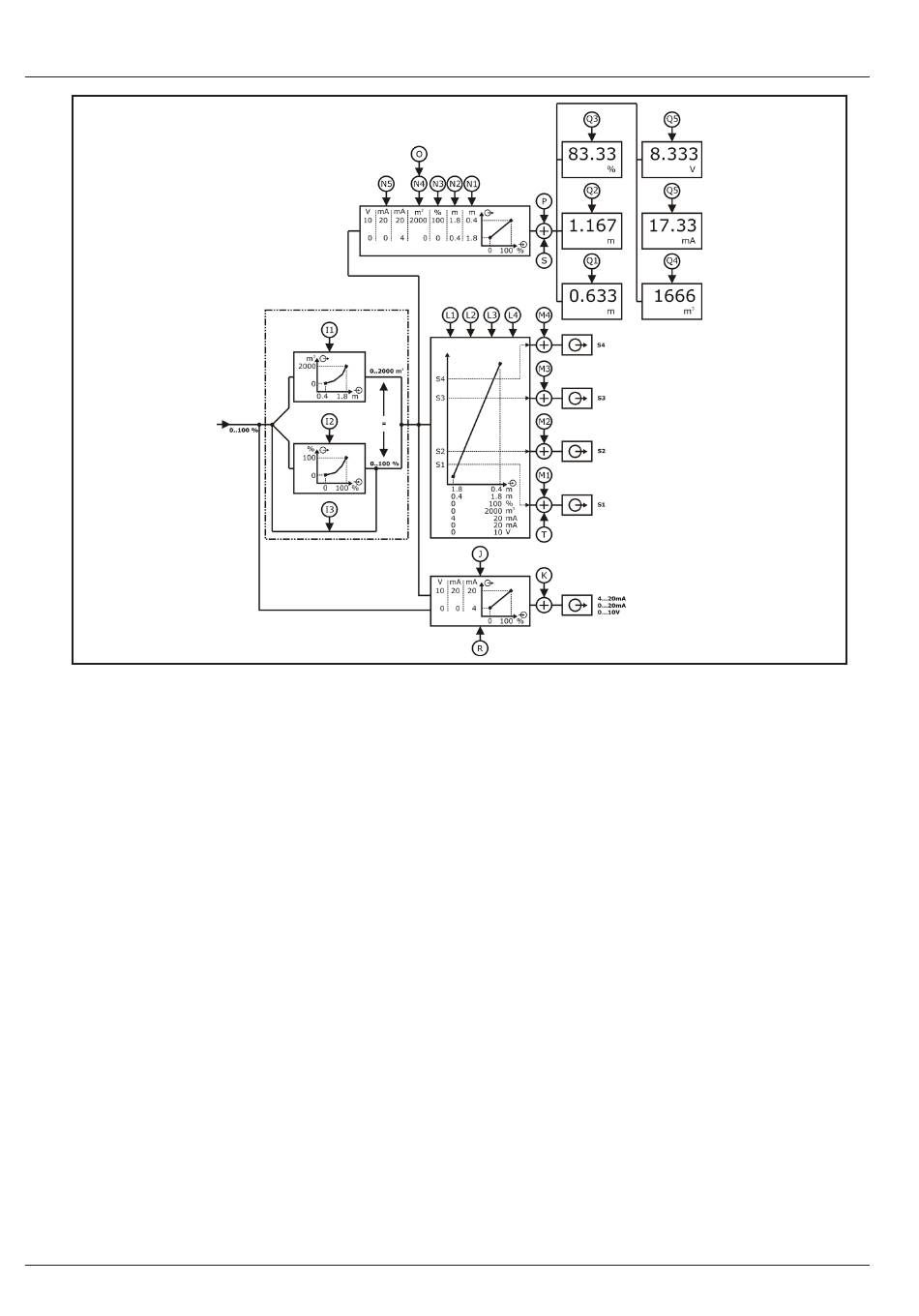

I1 – Linearisierung > Füllstand - Display Skalierung z.B. 0,4..1,8 m = 0..2000 m
3
I2 – Linearisierung > Prozent 0..100 % - Lin. Prozent 0..100 %
I3 – keine Linearisierung
J – Signalausgang > z.B. 0..100 % = 4..20 mA bzw. 0..20 mA bzw. 0..10V
R – Signalausgang > Prozent 0..100 % - Lin. Prozent 0..100 %
K – Fehlersignalauswertung
L1 – Schalt-/Rückschaltpunkt S1
L2 – Schalt-/Rückschaltpunkt S2
L3 – Schalt-/Rückschaltpunkt S3
L4 – Schalt-/Rückschaltpunkt S4
M1 – Störmeldefunktion S1
M2 – Störmeldefunktion S2
M3 – Störmeldefunktion S3
M4 – Störmeldefunktion S4
T – Impulsausgang S1 für Mengenzähler
N1 – Display Skalierung > Distanz z.B. 0..100 % = 1,8..0,4 m
N2 – Display Skalierung > Füllstand z.B. 0..100 % = 0,4..1,8 m
N3 – Display Skalierung > Prozent 0..100 % = 0..100 %
N4 – Display Skalierung > skaliert z.B. 0..100 % = 0..2000
N5 – Display Skalierung > Signalausgang 0..100 % = 4..20 mA bzw. 0..20 mA bzw. 0..10 V
O – Display Einheit > bei Display Skalierung skaliert z.B. m
3
P – Störmeldeanzeige
S – Mengenzähler > z.B. m
/h, l/min
3
Q1 – Anzeige - Distanz z.B. 1,8..0,4 m
Q2 – Anzeige - Füllstand z.B. 0,4..1,8 m
Q3 – Anzeige - Prozent 0..100 %
Q4 – Anzeige - skaliert z.B. 0..2000 m
3
Q5 – Anzeige - Signalausgang 4..20 mA bzw. 0..20 mA bzw. 0..10 V
15
