Durchflussmessung
Zur Anzeige der Durchflussmenge kann eine Display Skalierung vorgenommen werden.
Falls eine nicht lineare Durchflussöffnung verwendet wird, muss eine Linearisierung eingestellt werden.
Es stehen vordefinierte Linearisierungskurven für einige Durchflussöffnungen zur Verfügung.
Menüpunkt Grundeinstellungen
Inbetriebnahme
•
•
Min/Max Abgleich
Linearisierung
•
Menüpunkt Display
Anzeigewert Skaliert
•
Einheit
•
•
Skalierung - Verhältnis Prozent / Durchflussmenge
5 .11 .3 .1
Beispiel
Messaufgabe
Form: Dreiecküberfall
•
•
Distanz Minimumdurchfluss: 0,95m bei 0 l/s
Pegelstand Maximumdurchfluss: 0,45m bei 69 l/s
•
Einstellungen
Inbetriebnahme durchführen
•
Min/Max Abgleich: 0,95m = 0% / 0,45m = 100%
•
•
Display Anzeigewert: Skaliert
Display Einheit: l/s
•
Display Skalierung: 0% = 0 l/s / 100% = 69l/s
•
•
Linearisierung: Dreiecküberfall

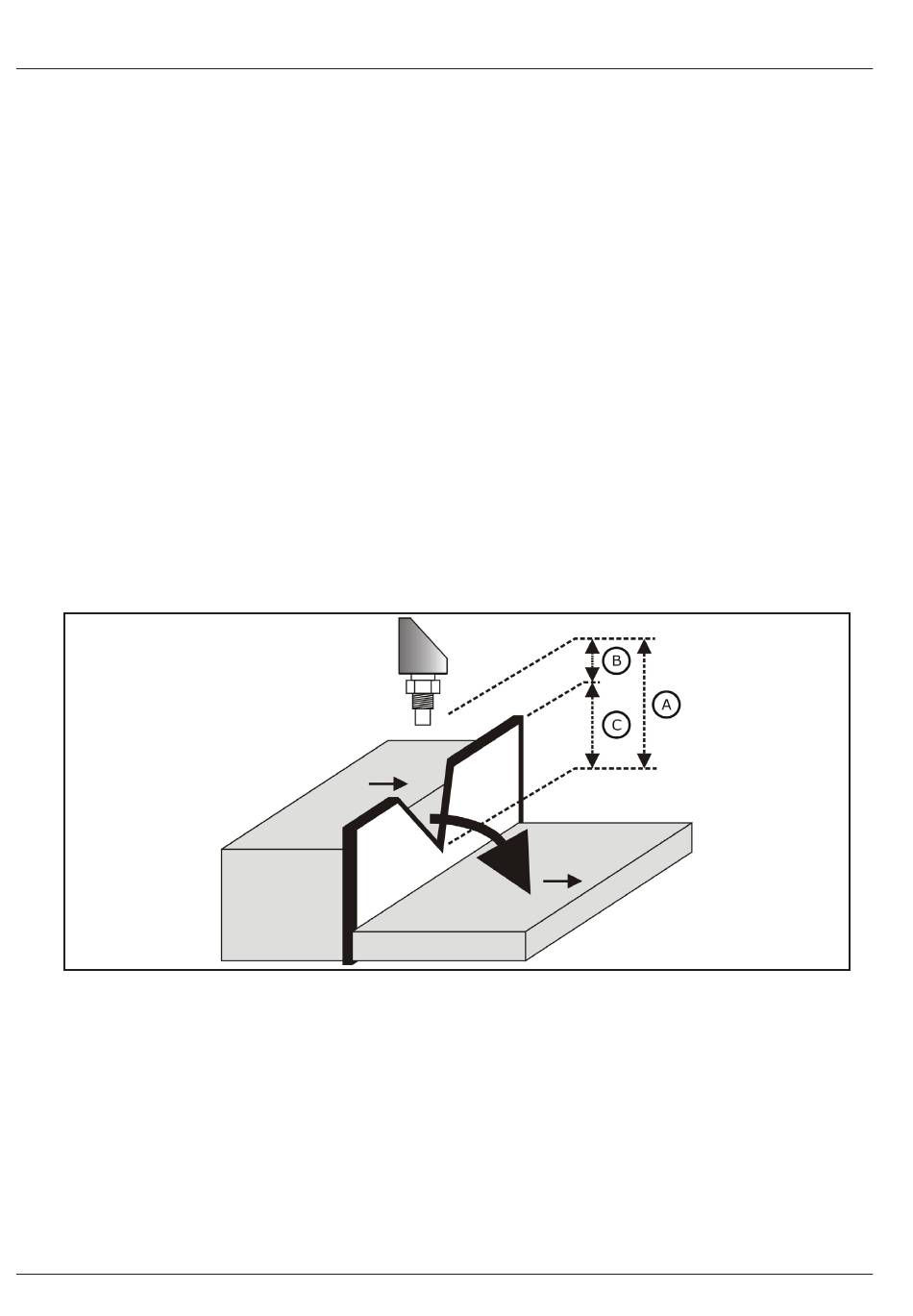

A - Distanz bei Minimumdurchfluss
B - Distanz bei Maximumdurchfluss
C - Maximaler Oberwasserpegel H
