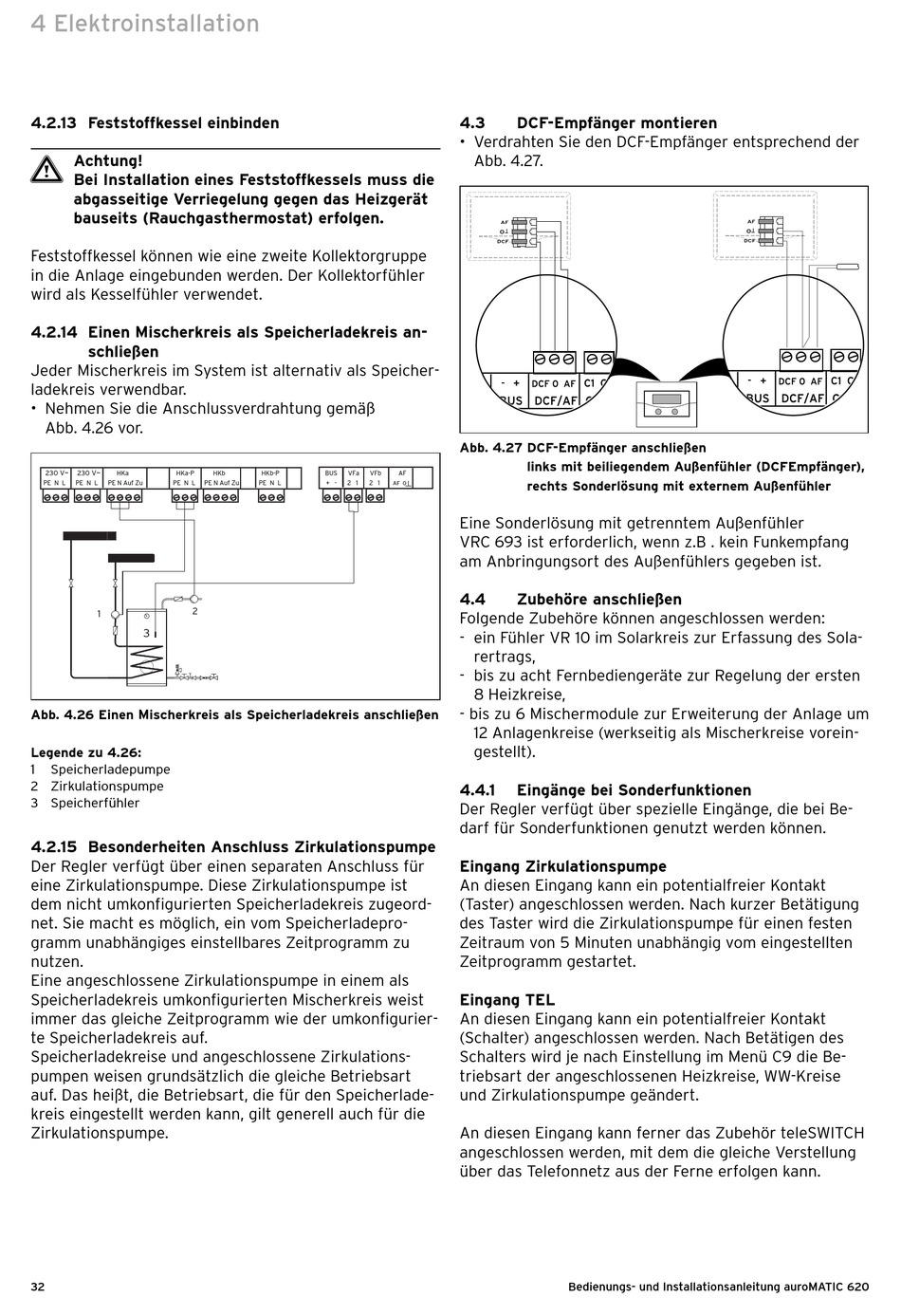

4 Elektroinstallation

4.2.13 Feststoffkessel einbinden

Achtung!
a
Bei Installation eines Feststoffkessels muss die
abgasseitige Verriegelung gegen das Heizgerät
bauseits (Rauchgasthermostat) erfolgen.
Feststoffkessel können wie eine zweite Kollektorgruppe
in die Anlage eingebunden werden. Der Kollektorfühler
wird als Kesselfühler verwendet.
4.2.14 Einen Mischerkreis als Speicherladekreis an-
schließen
Jeder Mischerkreis im System ist alternativ als Speicher-
ladekreis verwendbar.
• Nehmen Sie die Anschlussverdrahtung gemäß
Abb. 4.26 vor.
230 V~ 230 V~ HKa HKa-P
PE N L PE N L PE N Auf Zu PE N L
2
1
3
Abb. 4.26 Einen Mischerkreis als Speicherladekreis anschließen
Legende zu 4.26:
1 Speicherladepumpe
2 Zirkulationspumpe
3 Speicherfühler

4.2.15 Besonderheiten Anschluss Zirkulationspumpe

Der Regler verfügt über einen separaten Anschluss für
eine Zirkulationspumpe. Diese Zirkulationspumpe ist
dem nicht umkonfigurierten Speicherladekreis zugeord-
net. Sie macht es möglich, ein vom Speicherladepro-
gramm unabhängiges einstellbares Zeitprogramm zu
nutzen.
Eine angeschlossene Zirkulationspumpe in einem als
Speicherladekreis umkonfigurierten Mischerkreis weist
immer das gleiche Zeitprogramm wie der umkonfigurier-
te Speicherladekreis auf.
Speicherladekreise und angeschlossene Zirkulations-
pumpen weisen grundsätzlich die gleiche Betriebsart
auf. Das heißt, die Betriebsart, die für den Speicherlade-
kreis eingestellt werden kann, gilt generell auch für die
Zirkulationspumpe.
32
HKb HKb-P BUS VFa VFb
PE N Auf Zu PE N L + - 2 1 2 1
4.3 DCF-Empfänger montieren
• Verdrahten Sie den DCF-Empfänger entsprechend der
Abb. 4.27.
Abb. 4.27 DCF-Empfänger anschließen
links mit beiliegendem Außenfühler (DCFEmpfänger),
AF
AF 0
rechts Sonderlösung mit externem Außenfühler
Eine Sonderlösung mit getrenntem Außenfühler
VRC 693 ist erforderlich, wenn z.B . kein Funkempfang
am Anbringungsort des Außenfühlers gegeben ist.
4.4 Zubehöre anschließen
Folgende Zubehöre können angeschlossen werden:
- ein Fühler VR 10 im Solarkreis zur Erfassung des Sola-
rertrags,
- bis zu acht Fernbediengeräte zur Regelung der ersten
8 Heizkreise,
- bis zu 6 Mischermodule zur Erweiterung der Anlage um
12 Anlagenkreise (werkseitig als Mischerkreise vorein-
gestellt).
4.4.1 Eingänge bei Sonderfunktionen
Der Regler verfügt über spezielle Eingänge, die bei Be-
darf für Sonderfunktionen genutzt werden können.
Eingang Zirkulationspumpe
An diesen Eingang kann ein potentialfreier Kontakt
(Taster) angeschlossen werden. Nach kurzer Betätigung
des Taster wird die Zirkulationspumpe für einen festen
Zeitraum von 5 Minuten unabhängig vom eingestellten
Zeitprogramm gestartet.
Eingang TEL
An diesen Eingang kann ein potentialfreier Kontakt
(Schalter) angeschlossen werden. Nach Betätigen des
Schalters wird je nach Einstellung im Menü C9 die Be-
triebsart der angeschlossenen Heizkreise, WW-Kreise
und Zirkulationspumpe geändert.
An diesen Eingang kann ferner das Zubehör teleSWITCH
angeschlossen werden, mit dem die gleiche Verstellung
über das Telefonnetz aus der Ferne erfolgen kann.
Bedienungs- und Installationsanleitung auroMATIC 620
