3 Montage

3
Montage
Das zentrale Regelgerät kann direkt im Wandaufbau
oder als Fernbediengerät mit dem Wandsockel VR 55
(Zubehör) an einer Wand angebracht werden.
3.1

Lieferumfang

Überprüfen Sie anhand der Tabelle 3.1 den Lieferumfang
des Regler-Sets.
Pos.
Anzahl
Bauteil
1
1
Regelgerät auroMATIC 620
mit Wandaufbau
2
4
Standardfühler VR 10
3
1
Kollektorfühler VR 11
4
1
Netzkabel 230 V, 3 m lang
5
1
Verbindungsleitung 7/8/9, 3 m lang
6
1
Außenfühler
mit integriertem DCF-Empfänger
Tab. 3.1 Lieferumfang des Sets auroMATIC 620
3.2
Zubehöre
Folgende Zubehöre können Sie zur Erweiterung des bus-
modularen Regelsystems eingesetzen:
Wandsockel VR 55
Im Zubehörprogramm ist ein Wandsockel erhältlich, mit
dem die Bedieneinheit als Fernbediengerät, also unab-
hängig vom Installationsort des zentralen Wandaufbaus,
mit den ProE-Klemmleisten eingesetzt werden kann. Die
Kommunikation erfolgt über den eBus. Mit dem Zubehör
wird eine Blende geliefert, die anstelle der Bedieneinheit
in den zentralen Wandaufbau gesteckt werden kann.
Mischermodul VR 60
Mit dem Mischermodul ist eine Erweiterung der Hei-
zungsanlage um zwei Mischerkreise möglich. Es können
maximal 6 Mischermodule angeschlossen werden.
Am VR 60 wird mittels Drehschalter eine eindeutige Bus-
adresse eingestellt. Die Einstellung der Heizprogramme
sowie aller erforderlichen Parameter erfolgt über das
zentrale Regelgerät mittels eBus. Alle heizkreisspezifi-
schen Anschlüsse (Fühler, Pumpen) erfolgen direkt am
Mischermodul über ProE-Stecker.
Buskoppler modulierend VR 30
Der Buskoppler modulierend ermöglicht die Kommunika-
tion des zentralen Regelgerätes mit mehreren Vaillant
Heizgeräten. Wenn mehr als zwei Heizgeräte in Kaskade
geschaltet werden sollen, ist je Heizgerät ein Buskoppler
erforderlich, der die Verbindung zwischen eBus und
Heizgerät (Western-Buchse) herstellt. Es sind bis zu
6 VR 30 anschließbar.
14
Der Buskoppler wird direkt in den Schaltkasten des Heiz-
gerätes eingebaut, die Kommunikation zum Regler er-
folgt über den eBus. Am VR 30 wird mittels Drehschalter
eine eindeutige Busadresse eingestellt. Alle weiteren
Einstellungen werden am zentralen Regelgerät vorge-
nommen.
Buskoppler schaltend VR 31
Der Buskoppler VR 31 ermöglicht die Kommunikation
zwischen dem zentralen Regelgerät auroMATIC 620 und
einem schaltenden Wärmeerzeuger. Bei dieser Kombina-
tion erfolgt die Kommunikation zwischen Regler und
Heizgerät grundsätzlich über den eBus. Bei Aufbau einer
Kaskade ist für jeden Wärmeerzeuger ein separater Bus-
koppler erforderlich. Es sind bis zu sechs Buskoppler an-
schließbar.
Fernbediengerät VR 90
Für die ersten acht Heizkreise (HK 1 ... HK 8) kann ein ei-
genes Fernbediengerät angeschlossen werden. Es er-
laubt die Einstellung der Betriebsart und der Raumsoll-
temperatur und berücksichtigt ggf. die Raumtemperatur
mit Hilfe des eingebauten Raumfühlers.
Es können auch die Parameter für den zugehörigen
Heizkreis (Zeitprogramm, Heizkurve etc.) eingestellt und
Sonderfunktionen (Party etc.) ausgewählt werden.
Zusätzlich sind Abfragen zum Heizkreis und Wartungs-
bzw. Störungsanzeige Heizgerät möglich. Die Kommuni-
kation mit dem Heizungsregler erfolgt über den eBus.
Standardfühler VR 10
Je nach Anlagenkonfiguration sind zusätzliche Fühler als
Vorlauf-, Rücklauf-, Sammler- oder Speicherfühler erfor-
derlich. Dazu ist im Vaillant Zubehörprogramm ein Stan-
dardfühler erhältlich. Der Standardfühler VR 10 ist so
ausgeführt, dass er wahlweise als Tauchfühler, z. B. als
Speicherfühler in ein Speicherfühlerrohr oder als Vorl-
auffühler in eine hydraulische Weiche, eingesetzt werden
kann. Mittels beiliegendem Spannband kann er auch als
Anlegefühler an das Heizungsrohr im Vorlauf oder Rück-
lauf befestigt werden. Um einen guten Wärmeübergang
zu gewährleisten, ist der Fühler an einer Seite abge-
flacht. Zudem empfehlen wir, das Rohr mit Fühler zu iso-
lieren, um die bestmögliche Temperaturerfassung zu ge-
währleisten.

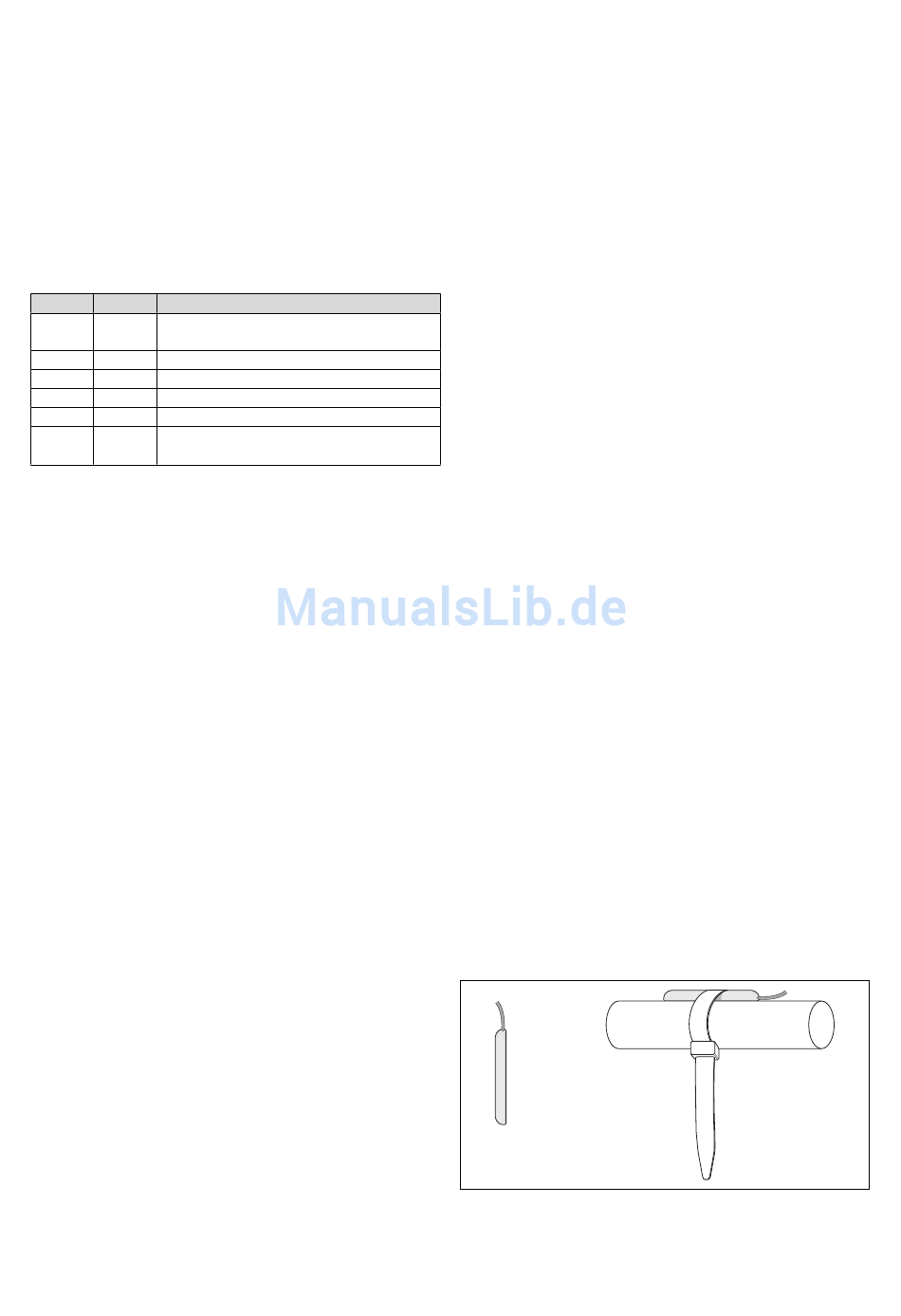

Abb. 3.1 Standardfühler VR 10
Bedienungs- und Installationsanleitung auroMATIC 620
