Übersicht 2 - Displays
Übersicht 2 - Displays
4

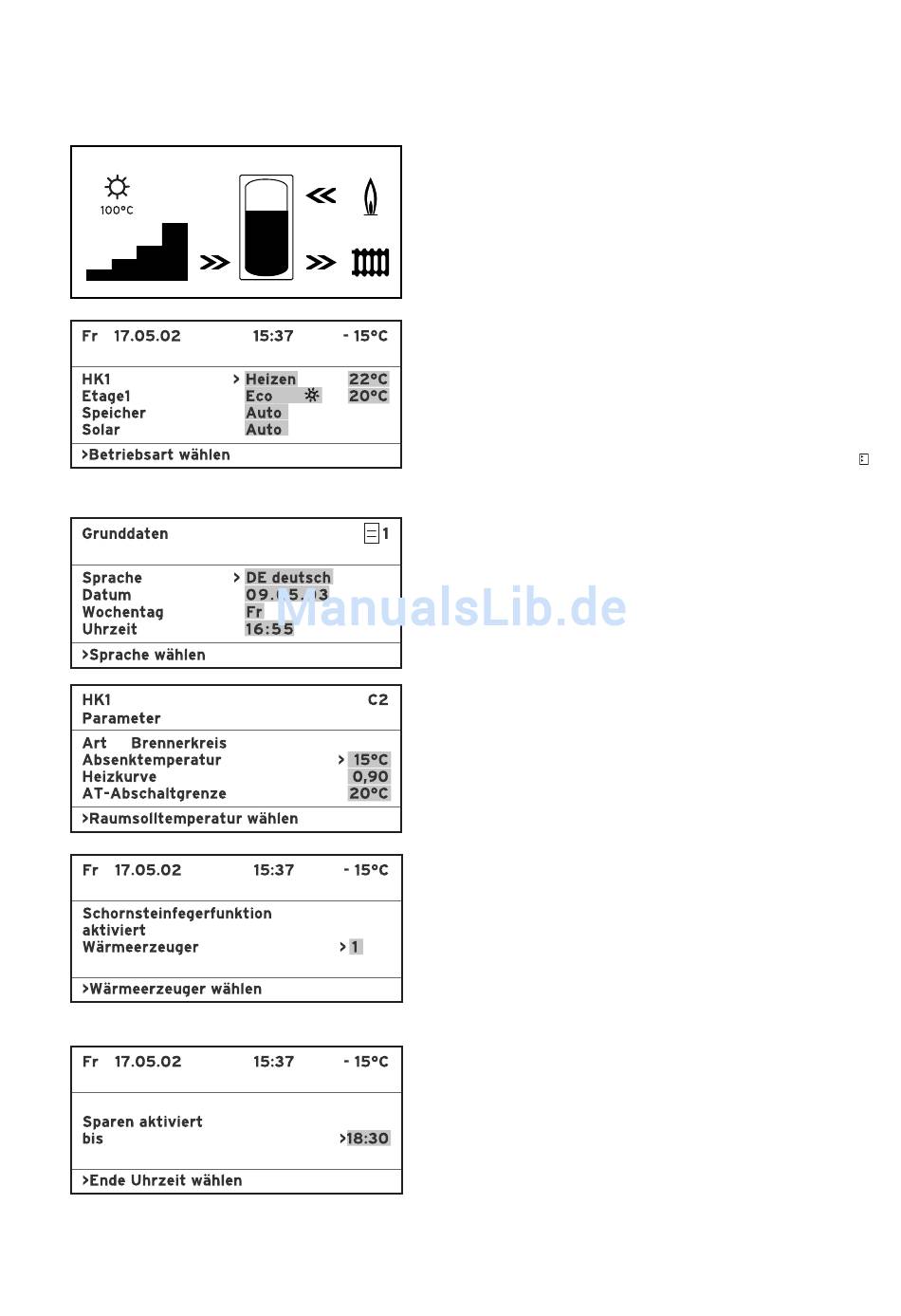

Grafikdisplay „Grunddarstellung"
Das Display zeigt in grafischer Form den aktuellen Anla-
genzustand des Solarsystems an. (Die Bedeutung der
Symbole ist in Tabelle 2.1 auf Seite 7 erläutert.)
Display in der Grundanzeige
Das Display zeigt die momentane Betriebsart sowie den
Raumsollwert für jeden Heizkreis an und ermöglicht die
schnelle Änderung der Betriebsart je Heizkreis.
Sind mehr als zwei Heizkreise angeschlossen, so werden
diese nacheinander angezeigt. (Wenn Sie den Einsteller
drehen, können Sie die Heizkreise abrufen.)
Beispieldisplay in der Menüebene
Einstellbereich für die nutzerspezifischen Einstellungen.
Beispieldisplay in der Codeebene
Einstellbereich für die anlagenspezifischen, nur durch
das Fachhandwerk auszuführenden Einstellungen.
Beispieldisplay Servicefunktionen
Funktionen, die der Fachhandwerker bzw. der Schorn-
steinfeger aktivieren kann.
Beispieldisplay Sonderfunktionen
Funktionen, die die Betriebsart des Heizkreises vorüber-
gehend ändern und automatisch beendet werden.
Der Aufruf ist nur aus dem Display Grundanzeige heraus
möglich.
Bedienungs- und Installationsanleitung auroMATIC 620
