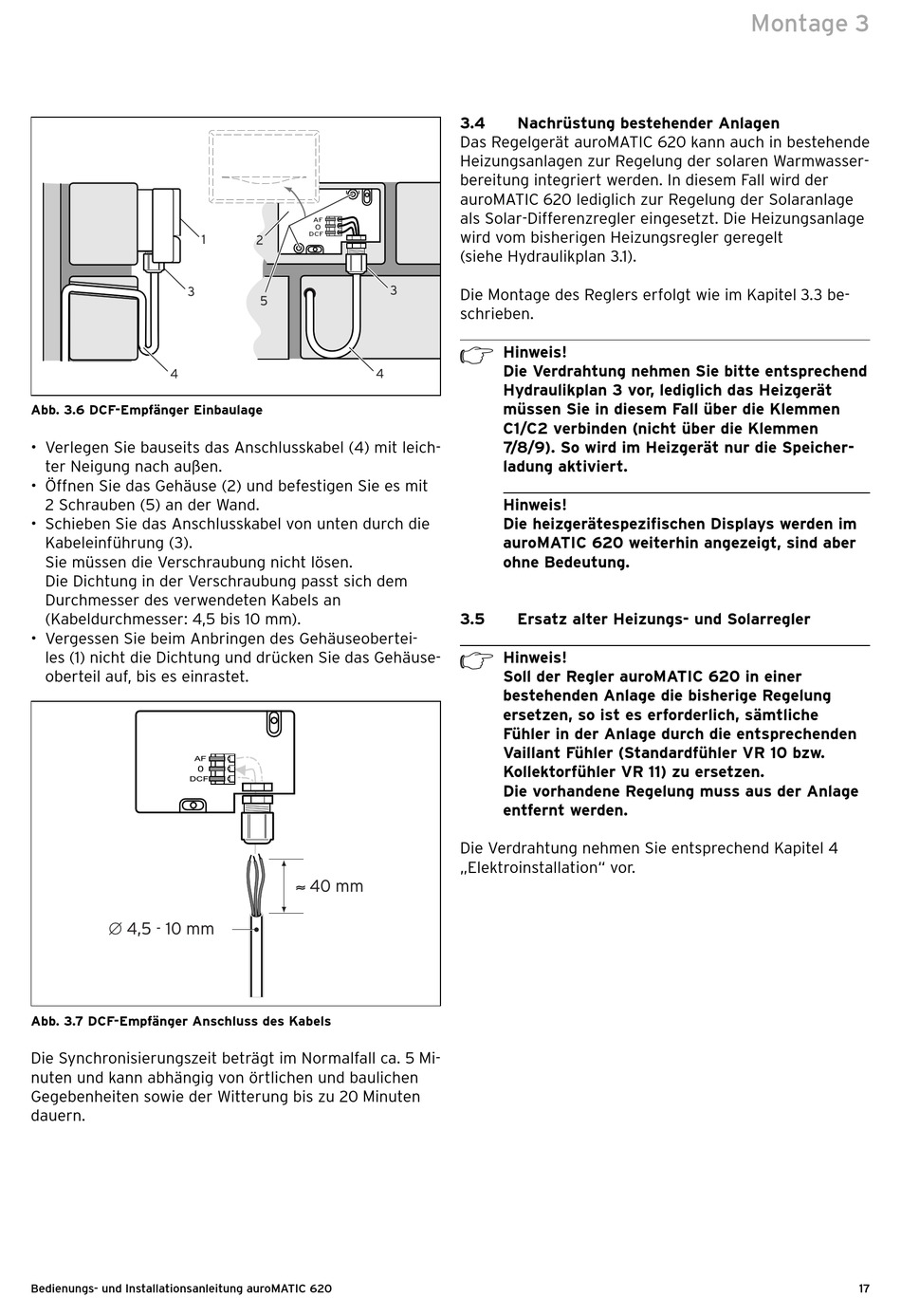

Abb. 3.6 DCF-Empfänger Einbaulage
• Verlegen Sie bauseits das Anschlusskabel (4) mit leich-
ter Neigung nach außen.
• Öffnen Sie das Gehäuse (2) und befestigen Sie es mit
2 Schrauben (5) an der Wand.
• Schieben Sie das Anschlusskabel von unten durch die
Kabeleinführung (3).
Sie müssen die Verschraubung nicht lösen.
Die Dichtung in der Verschraubung passt sich dem
Durchmesser des verwendeten Kabels an
(Kabeldurchmesser: 4,5 bis 10 mm).
• Vergessen Sie beim Anbringen des Gehäuseobertei-
les (1) nicht die Dichtung und drücken Sie das Gehäuse-
oberteil auf, bis es einrastet.
Abb. 3.7 DCF-Empfänger Anschluss des Kabels
Die Synchronisierungszeit beträgt im Normalfall ca. 5 Mi-
nuten und kann abhängig von örtlichen und baulichen
Gegebenheiten sowie der Witterung bis zu 20 Minuten
dauern.
Bedienungs- und Installationsanleitung auroMATIC 620
3.4 Nachrüstung bestehender Anlagen
Das Regelgerät auroMATIC 620 kann auch in bestehende
Heizungsanlagen zur Regelung der solaren Warmwasser-
bereitung integriert werden. In diesem Fall wird der
auroMATIC 620 lediglich zur Regelung der Solaranlage
als Solar-Differenzregler eingesetzt. Die Heizungsanlage
wird vom bisherigen Heizungsregler geregelt
(siehe Hydraulikplan 3.1).
Die Montage des Reglers erfolgt wie im Kapitel 3.3 be-
schrieben.
h Hinweis!
Die Verdrahtung nehmen Sie bitte entsprechend
Hydraulikplan 3 vor, lediglich das Heizgerät
müssen Sie in diesem Fall über die Klemmen
C1/C2 verbinden (nicht über die Klemmen
7/8/9). So wird im Heizgerät nur die Speicher-
ladung aktiviert.
Hinweis!
Die heizgerätespezifischen Displays werden im
auroMATIC 620 weiterhin angezeigt, sind aber
ohne Bedeutung.
3.5

Ersatz alter Heizungs- und Solarregler

h Hinweis!
Soll der Regler auroMATIC 620 in einer
bestehenden Anlage die bisherige Regelung
ersetzen, so ist es erforderlich, sämtliche
Fühler in der Anlage durch die entsprechenden
Vaillant Fühler (Standardfühler VR 10 bzw.
Kollektorfühler VR 11) zu ersetzen.
Die vorhandene Regelung muss aus der Anlage
entfernt werden.
Die Verdrahtung nehmen Sie entsprechend Kapitel 4
„Elektroinstallation" vor.
Montage 3
17
