Hydraulikplan 6 - Vaillant Auromatic 620 Bedienungs- Und Installationsanleitung

Elektroinstallation 4

4.2.10 Hydraulikplan 6

Ausstattung der Heizungsanlage:
- Ein Kollektorfeld
- Feststoffkessel
- Gas-Wandheizgerät
- Ein Radiatoren- und ein Mischerkreis
- Pufferspeicher und Warmwasserspeicher
- Legionellenpumpe optional
- Zirkulationspumpe optional
- Schwimmbaderwärmung heizungsunterstützt (optional)
- Schwimmbadregler bauseits: Kurzschluss durch Schwimmbadregler auf den Eingang SP3

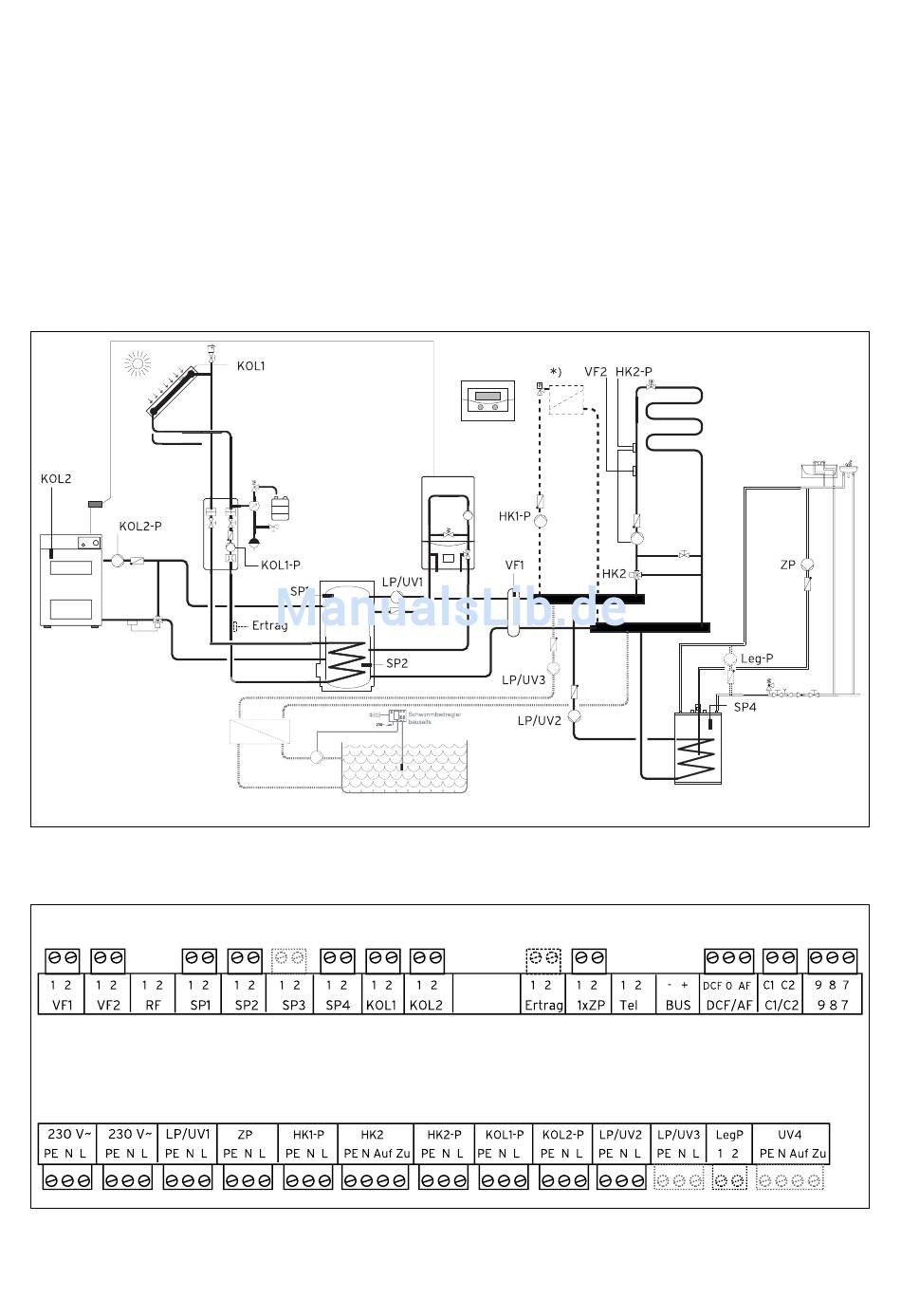

Abb. 4.20 Hydraulikplan 6
*) Beachten Sie die Systemtemperaturen!
Abb. 4.21 Benötigte ProE-Steckplätze
Bedienungs- und Installationsanleitung auroMATIC 620 29
