3 Montage
3.3.2 Regelgerät als Fernbediengerät montieren
Zur Wandmontage ist ein Wandsockel (Zubehör VR 55)
erhältlich. Mit dem Wandsockel wird auch eine Abde-
ckung für den Wandaufbau mitgeliefert.
Bei Einsatz des Reglers als Fernbediengerät mit Raum-
temperaturaufschaltung ist zur Wandmontage Folgendes
zu beachten:
Der günstigste Montageort ist meistens im Hauptwohn-
raum an einer Innenwand in ca. 1,5 m Höhe.
Dort soll das Regelgerät die zirkulierende Raumluft – un-
gehindert von Möbeln, Vorhängen oder sonstigen Ge-
genständen – erfassen können. Wählen Sie den Anbrin-
gungsort so, dass weder die Zugluft von Tür oder Fens-
ter noch Wärmequellen wie Heizkörper, Kaminwand,
Fernsehgerät oder Sonnenstrahlen das Regelgerät direkt
beeinflussen können. Im Zimmer, in dem das Regelgerät
angebracht ist, müssen alle Heizkörperventile voll geöff-
net sein, wenn die Raumtemperaturaufschaltung akti-
viert ist.
Verlegen Sie die elektrischen Leitungen zum Heizgerät
zweckmäßigerweise schon vor Anbringen des Regelgerä-
tes.
3

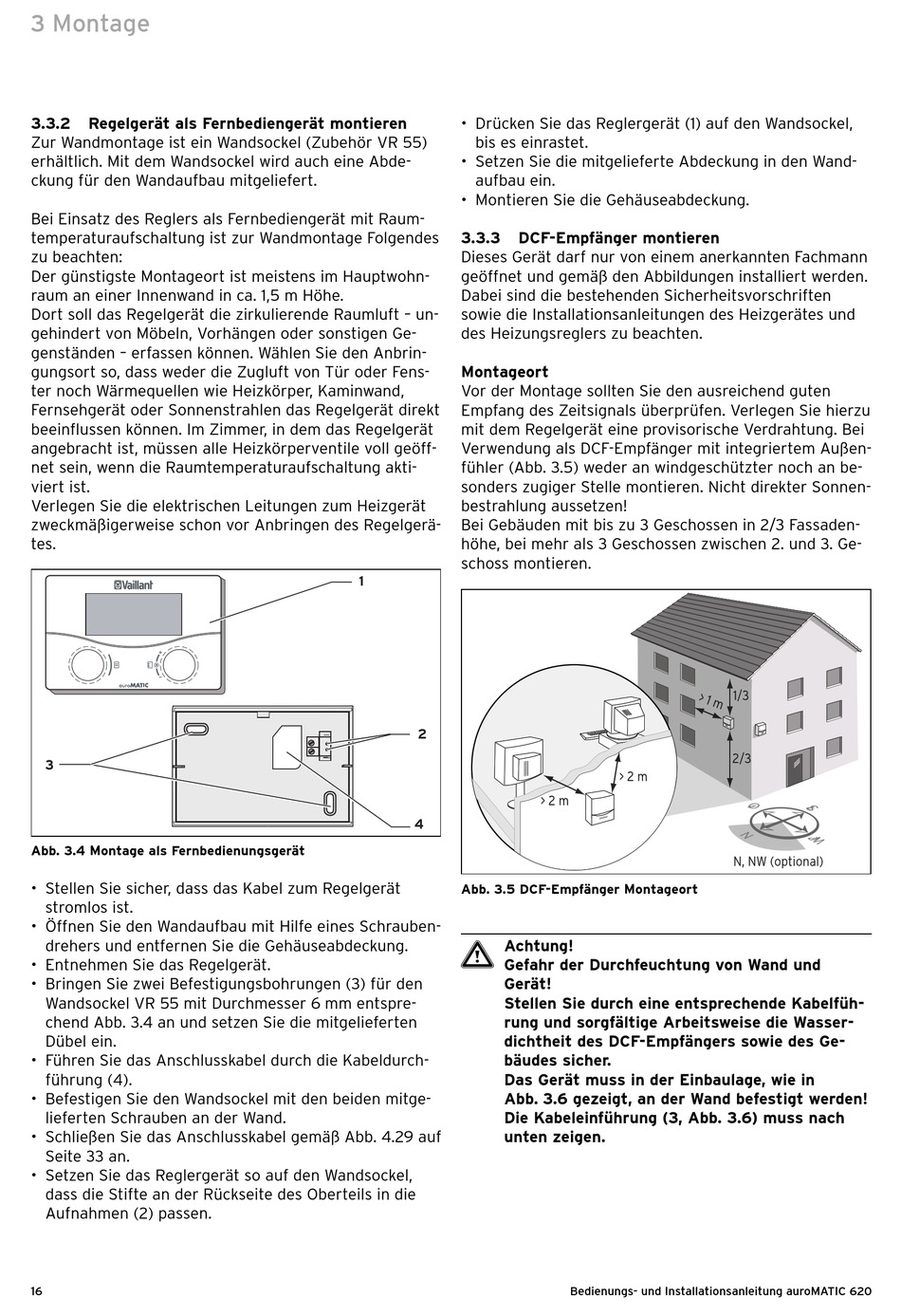

Abb. 3.4 Montage als Fernbedienungsgerät
• Stellen Sie sicher, dass das Kabel zum Regelgerät
stromlos ist.
• Öffnen Sie den Wandaufbau mit Hilfe eines Schrauben-
drehers und entfernen Sie die Gehäuseabdeckung.
• Entnehmen Sie das Regelgerät.
• Bringen Sie zwei Befestigungsbohrungen (3) für den
Wandsockel VR 55 mit Durchmesser 6 mm entspre-
chend Abb. 3.4 an und setzen Sie die mitgelieferten
Dübel ein.
• Führen Sie das Anschlusskabel durch die Kabeldurch-
führung (4).
• Befestigen Sie den Wandsockel mit den beiden mitge-
lieferten Schrauben an der Wand.
• Schließen Sie das Anschlusskabel gemäß Abb. 4.29 auf
Seite 33 an.
• Setzen Sie das Reglergerät so auf den Wandsockel,
dass die Stifte an der Rückseite des Oberteils in die
Aufnahmen (2) passen.
16
• Drücken Sie das Reglergerät (1) auf den Wandsockel,
bis es einrastet.
• Setzen Sie die mitgelieferte Abdeckung in den Wand-
aufbau ein.
• Montieren Sie die Gehäuseabdeckung.
3.3.3 DCF-Empfänger montieren
Dieses Gerät darf nur von einem anerkannten Fachmann
geöffnet und gemäß den Abbildungen installiert werden.
Dabei sind die bestehenden Sicherheitsvorschriften
sowie die Installationsanleitungen des Heizgerätes und
des Heizungsreglers zu beachten.
Montageort
Vor der Montage sollten Sie den ausreichend guten
Empfang des Zeitsignals überprüfen. Verlegen Sie hierzu
mit dem Regelgerät eine provisorische Verdrahtung. Bei
Verwendung als DCF-Empfänger mit integriertem Außen-
fühler (Abb. 3.5) weder an windgeschützter noch an be-
sonders zugiger Stelle montieren. Nicht direkter Sonnen-
bestrahlung aussetzen!
Bei Gebäuden mit bis zu 3 Geschossen in 2/3 Fassaden-
höhe, bei mehr als 3 Geschossen zwischen 2. und 3. Ge-
schoss montieren.
1
2
4
Abb. 3.5 DCF-Empfänger Montageort
a Achtung!
Gefahr der Durchfeuchtung von Wand und
Gerät!
Stellen Sie durch eine entsprechende Kabelfüh-
rung und sorgfältige Arbeitsweise die Wasser-
dichtheit des DCF-Empfängers sowie des Ge-
bäudes sicher.
Das Gerät muss in der Einbaulage, wie in
Abb. 3.6 gezeigt, an der Wand befestigt werden!
Die Kabeleinführung (3, Abb. 3.6) muss nach
unten zeigen.
