Kollektorfühler VR 11
Werden ein zweites Kollektorfeld oder ein Feststoffkessel
in die Anlage integriert, so ist es erforderlich, einen
zweiten Kollektorfühler aus dem Vaillant Zubehörpro-
gramm einzusetzen.
3.3

Solarsystemregler auroMATIC 620 montieren

3.3.1

Wandaufbau montieren

Im Lieferumfang ist neben dem Regler der Wandaufbau
mit den elektrischen Anschlussleisten enthalten. Die An-
schlussleisten sind in System-ProE-Technik ausgeführt,
an den Leisten müssen Sie alle bauseitigen Anschlüsse
vornehmen.

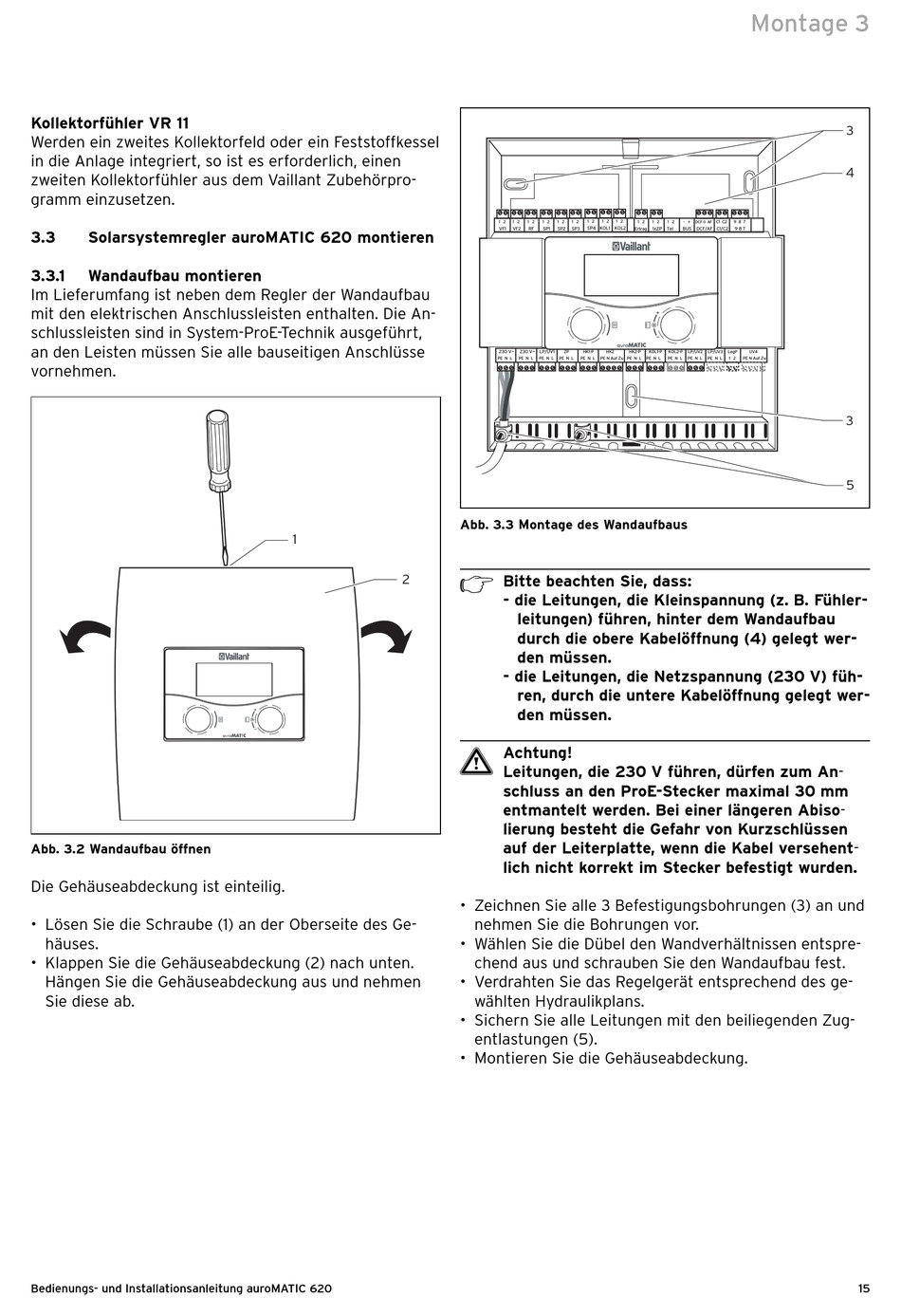

Abb. 3.2 Wandaufbau öffnen
Die Gehäuseabdeckung ist einteilig.
• Lösen Sie die Schraube (1) an der Oberseite des Ge-
häuses.
• Klappen Sie die Gehäuseabdeckung (2) nach unten.
Hängen Sie die Gehäuseabdeckung aus und nehmen
Sie diese ab.
Bedienungs- und Installationsanleitung auroMATIC 620
Abb. 3.3 Montage des Wandaufbaus
1
2
h
a
• Zeichnen Sie alle 3 Befestigungsbohrungen (3) an und
• Wählen Sie die Dübel den Wandverhältnissen entspre-
• Verdrahten Sie das Regelgerät entsprechend des ge-
• Sichern Sie alle Leitungen mit den beiliegenden Zug-
• Montieren Sie die Gehäuseabdeckung.
1 2 1 2 1 2
1 2 1 2 1 2 1 2 1 2 1 2 1 2
VF1 VF2 RF SP1 SP2 SP3 SP4 KOL1 KOL2 Ertrag
230 V~ 230 V~ LP/UV1 ZP HK1-P HK2 HK2-P
PE N L PE N L PE N L PE N L PE N L PE N Auf Zu PE N L
Bitte beachten Sie, dass:
- die Leitungen, die Kleinspannung (z. B. Fühler-
leitungen) führen, hinter dem Wandaufbau
durch die obere Kabelöffnung (4) gelegt wer-
den müssen.
- die Leitungen, die Netzspannung (230 V) füh-
ren, durch die untere Kabelöffnung gelegt wer-
den müssen.
Achtung!
Leitungen, die 230 V führen, dürfen zum An-
schluss an den ProE-Stecker maximal 30 mm
entmantelt werden. Bei einer längeren Abiso-
lierung besteht die Gefahr von Kurzschlüssen
auf der Leiterplatte, wenn die Kabel versehent-
lich nicht korrekt im Stecker befestigt wurden.
nehmen Sie die Bohrungen vor.
chend aus und schrauben Sie den Wandaufbau fest.
wählten Hydraulikplans.
entlastungen (5).
Montage 3
1 2 1 2 - + DCF 0 AF C1 C2 9 8 7
1xZP Tel BUS DCF/AF C1/C2 9 8 7
KOL1-P KOL2-P LP/UV2 LP/UV3 LegP UV4
PE N L PE N L PE N L PE N L 1 2 PE N Auf Zu
3
4
3
5
15
