Montage
Kessel montieren

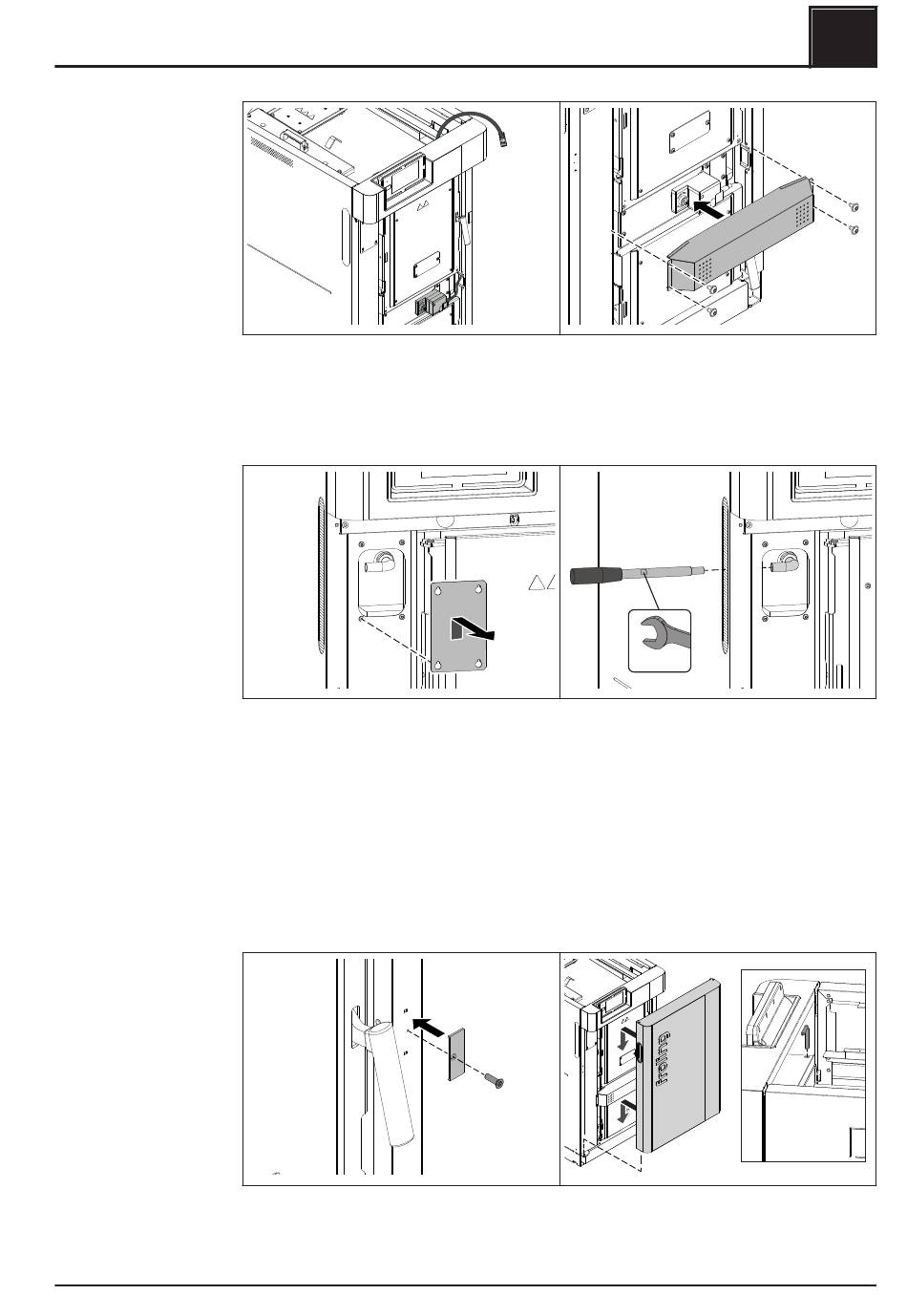

5.7.4 WOS-Hebel montieren

5.7.5 Isoliertür montieren
Montageanleitung S1 Turbo / S1 Turbo F | M1470820_de
❒ Kabel des Stellmotors über Kabelkanal im rechten Seitenteil nach oben verlegen
❒ Blende der Luftregelung mit vier Schrauben fixieren
❒ Schrauben etwas lockern und Blende am linken Seitenteil aushängen
❒ WOS-Hebel in Welle einschrauben und an der abgeflachten Stelle mit
Schraubenschlüssel festdrehen
Die Montage der Isoliertür ist nachfolgend am Beispiel des Türanschlags links erklärt.
Zum Montieren der Isoliertür bei rechtem Türanschlag diese Schritte sinngemäß
seitenverkehrt durchführen!
❒ Gegenplatte für Magnetschnapper am Seitenteil auf gegenüberliegender Seite des
Türanschlags montieren
❒ Isoliertür unten am Passkerbstift einhängen und oben mit Türstift sichern
SW 13 mm
5
37
