1. Test wählen, der durchgeführt werden soll.
2. In der Steuerpulte auf Schaltfläche Event klicken um das
Ereignisvermerk‐Fenster „Anmkerkung Eregneis " zu öffnen.

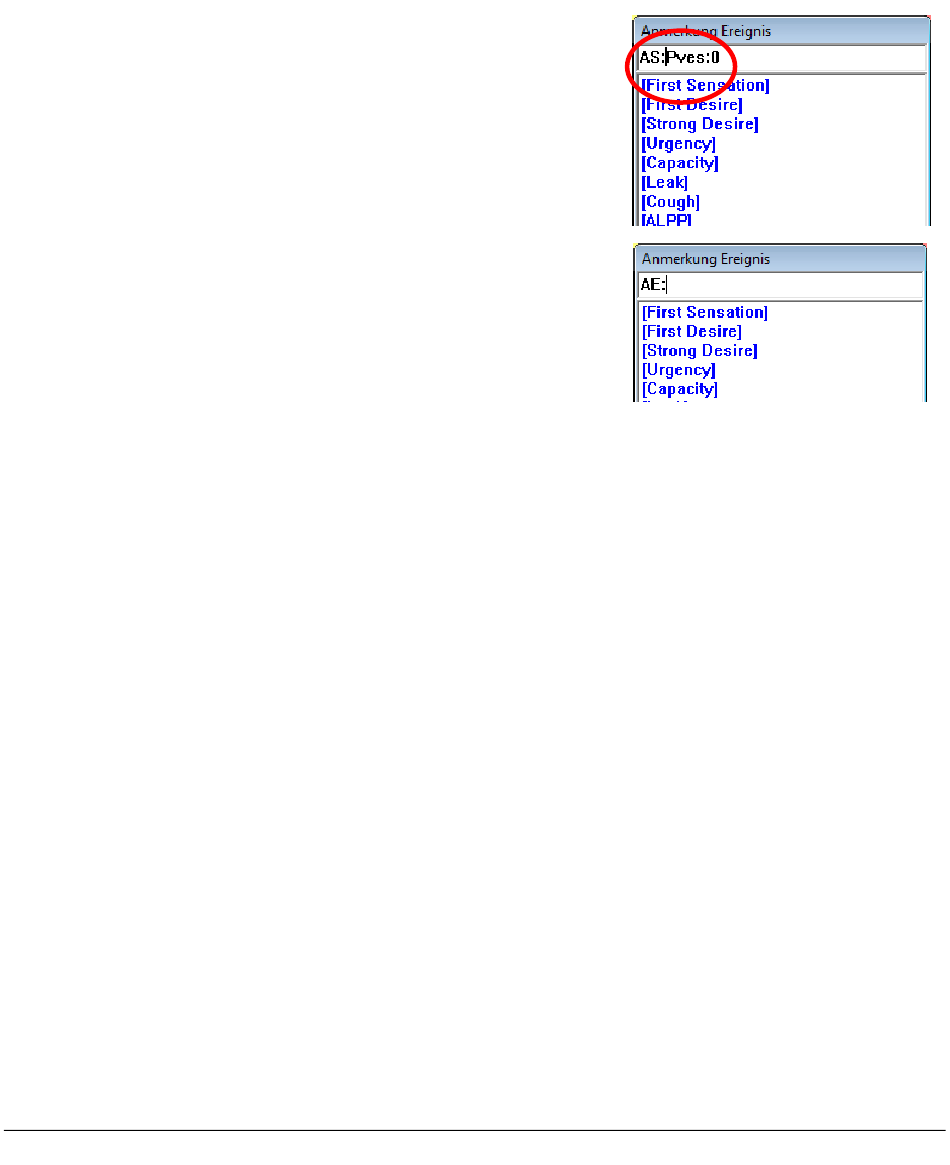

3. Bereichsanfang‐Ereignis im Format
Bereichsanfang:Druckkanal:Schwellenwert eintippen. Im
nebenstehenden Beispiel bedeutet AS:Pves:0, dass der
Bereich der Pves‐Kurve über einem Schwellenwert 0 berechnet
wird .
4. Auf Hinzufügen klicken.
5. Für Bereichsende AE: eintippen (sicherstellen, dass nach AE
ein Doppelpunkt [:] eingetippt wurde).
6. Auf Hinzufügen klicken.
7. Auf Close [schließen] klicken um wieder auf das Fenster
Testanfang umzuschalten.
Berechnung des Bereichs unter einer Kurve während eines Tests:
1. Auf Starten klicken und dann auf Zero All [Nullstellung] klicken.
2. Je nach Bedarf auf Steuerpulte‐Schaltfläche Area Start klicken, um den Anfangspunkt der
Bereichsberechnung festzusetzen.
3. Je nach Bedarf auf Steuerpulte‐Schaltfläche Area End klicken, um den Endpunkt der
Bereichsberechnung festzusetzen.
4. Test zum Abschluss bringen und zur Ansicht der Bereichsanfangs‐ und Bereichsende‐Werte „Area
Start" und „Area End" auf Info > Eregneis Zusammenfassung klicken.
Berechnung des Bereichs unter der Kurve für einen gespeicherten Test oder nach Testabschluss:
1. Bei Testbeendung oder noch offenem gespeicherten Test mit der rechten Maustaste im Diagramm
auf Anfangspunkt der Bereichsberechnung klicken und Ereignis hinzufügen wählen.
2. Bereichsanfang‐Ereignis AS: aus der Liste wählen.
3. Auf Anmerkung Ereignis klicken.
4. Mauszeiger auf Endpunkt des Berechnungsbereichs setzen und mit der rechten Maustaste auf das
Diagramm klicken.
5. Auf Ereignis hinzufügen klicken.
6. Bereichsende‐Ereignis AE: pressure channel:threshold value aus der Liste wählen.
7. Auf Anmerkung Ereignis klicken.
Ergebnis: Der berechnete Bereich wird zum Bereichsende‐Ereignisvermerk „Area End Event
Annotation" im Format AE: Pves: xxxx hinzugefügt, wobei xxxx den berechneten Bereich darstellt.
8. Zur Ansicht der Bereichsanfang‐ und Bereichsende‐Werte „Area Start" und „Area End" auf Info
klicken und auf Eregneis Zusammenfassung klicken.
