Installation

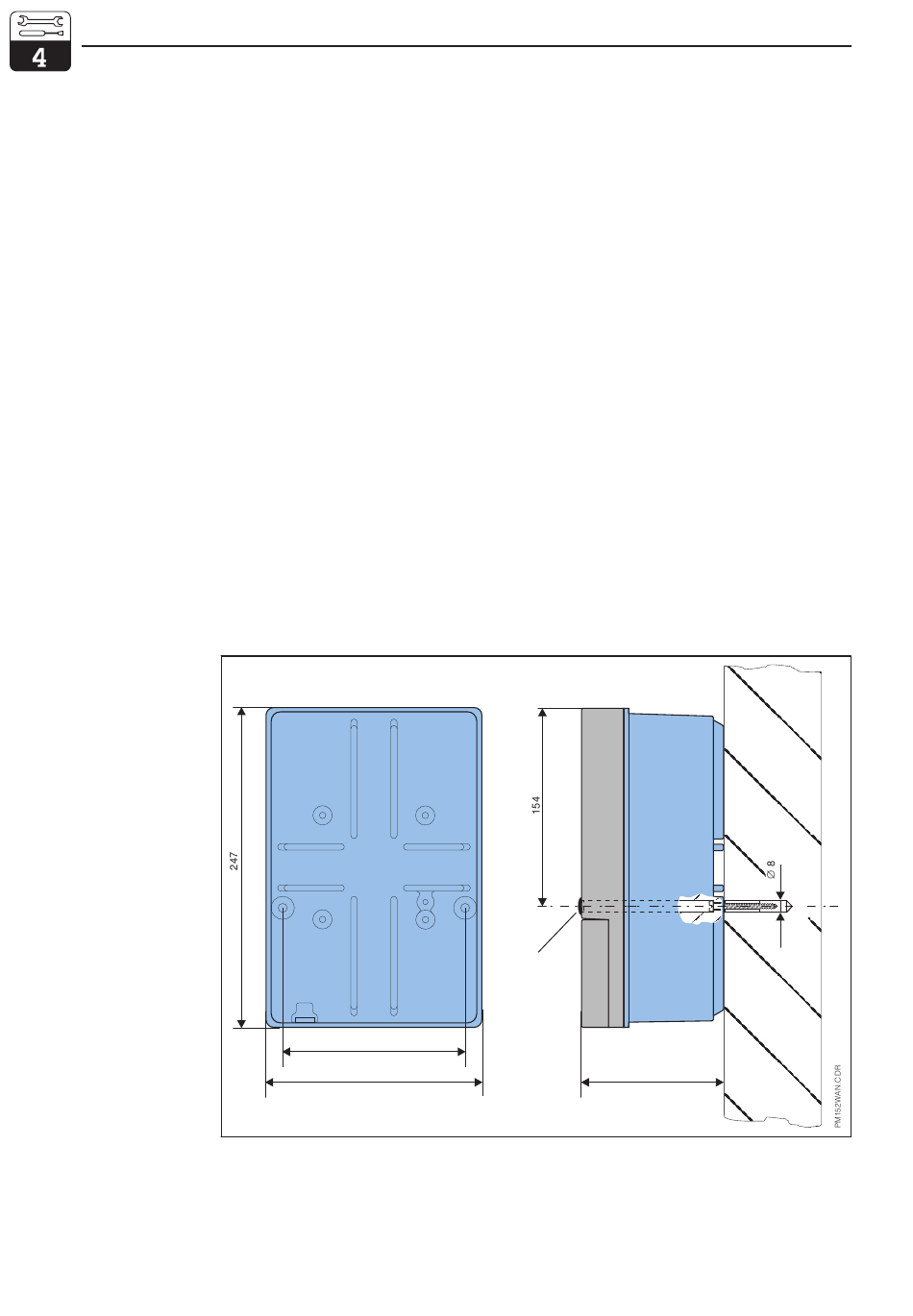

Maße für die
Bild 4.1
Wandmontage
8
4
Installation
4.1
Lagern und Transportieren
Für Lagerung und Transport ist das Gerät
stoßsicher und geschützt gegen Feuchtigkeit
zu verpacken. Optimalen Schutz bietet die
4.2
Auspacken
Achten Sie auf unbeschädigten Inhalt. Bei
Beschädigung Post bzw. Spediteur benach-
richtigen und den Lieferanten verständigen.
Überprüfen Sie den Lieferumfang anhand
Ihrer Bestellung und der Lieferpapiere auf:
• Liefermenge
• Gerätetyp und Ausführung laut
Typenschild (siehe Kapitel 3.6)
• Zubehör (siehe Kapitel 3.7)
• Betriebsanleitung(en)
• Geräte-Identifikationskarte(n)
4.3
Montieren
Wandmontage (Befestigungsausführungen A und B)
142
167
Stecken Sie die Schrauben durch die Befesti-
gungs-Bohrungen des Gehäuses und montie-
ren Sie das Gerät, wie in Bild 4.1 dargestellt.
mycom CLM 152 induktiv
Originalverpackung. Darüberhinaus müssen
die zulässigen Umgebungsbedingungen ein-
gehalten werden (siehe Technische Daten).
Bewahren Sie die Originalverpackung für den
Fall auf, daß das Gerät zu einem späteren
Zeitpunkt eingelagert oder verschickt werden
muß.
Bei auftretenden Fragen wenden Sie sich
bitte an Ihren Lieferanten bzw. das für Sie
zuständige Endress+Hauser-Vertriebsbüro
(siehe Rückseite dieser Betriebsanleitung).
Kunststoff-
Kappen
100
Befestigungsschraube: ∅ 6 mm
∅ 8 mm
Dübel:
Die Bohrungen werden durch Kunststoff-
kappen abgedeckt.
Endress+Hauser
