Profibus Schnittstelle
Meßeinrichtung Mycom

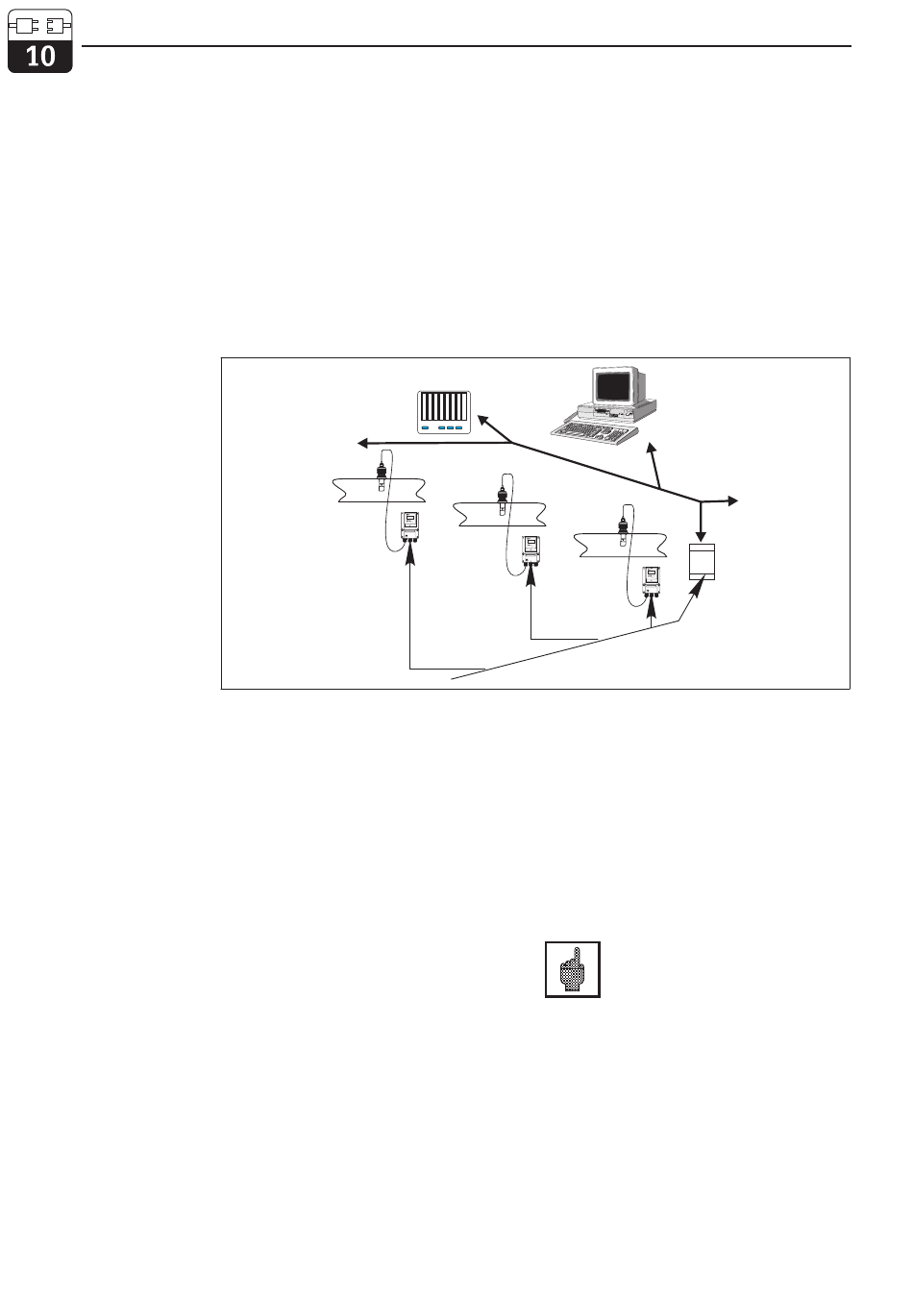

CLM 152 mit Protokoll
Bild 10.1
PROFIBUS-PA
46
10
Profibus Schnittstelle
10.1
Modul FCYP
Die komplette Meßstelle besteht im einfach-
sten Fall aus einem Mycom CLM 152 mit dem
Modul FCYP (siehe Kapitel 4, Bild 4.12), ei-
nem Buskoppler, einer SPS bzw. einem PC
mit dem Bedienprogramm Commuwin II so-
wie
einem PROFIBUS-PA-Terminierungs-
widerstand.
SPS
Rohrleitungen mit
Leitfähigkeitssensoren
10.2
Buskabel
Bei Neuinstallation wird empfohlen ein verdrill-
tes, geschirmtes Zweiaderkabel zu verwen-
den. Die folgenden Kennwerte sind bei
Anwendung des FISCO-Models
(Explosionsschutz) einzuhalten:
Kabelanschluß
Die Busleitung trägt auch die Hilfsenergie für
die Profibussteckkarte und wird wie folgt an-
geschlossen:
• Kabel durch Kabeleinführung einführen
(z.B. Kabel Beldon 3097A, Siemens 6xV
1830-5AH10)
• Buskabel an die Klemmen anschließen
(siehe Bild 10..2)
Klemme 99 PA+
Klemme 98 PA-
(Vertauschen der Polarität hat keinen
Einfluß auf den Betrieb
• Abschirmung an interne Erdungsklemme
anschließen
• Externe Erdungsklemme ggf. an Potential-
ausgleichsleitung anschließen.
Die maximale Anzahl der Meßumformer an
einem Bussegment ist durch deren Stromauf-
nahme, die Leistung des Buskopplers und die
erforderliche Buslänge bestimmt, siehe hierzu
TI 260F/00/de.
In der Regel können jedoch max. 32
Mycom CLM 152 bei Nicht-Ex-Anwendungen
an einem Bussegment betrieben werden.
MEAS
CAL
DIAG
PARAM
MEAS
CAL
DIAG
PARAM
• Schleifenwiderstand (DC) 15 ... 150 Ω/km,
Induktivitätsbelag 0,4 ... 1 mH/km,
Kapazitätsbelag 80 ... 200 nF/km
Hinweise zum Aufbau und zur Erdung des
Netzwerkes sind der TI 260F/00/de Projektie-
rungshinweise Profibus-PA sowie der Spezifi-
kation PROFIBUS-PA zu entnehmen.
mycom CLM 152 induktiv
PC mit
Bedienprogramm
Commuwin II
PROFIBUS-PA
Segment-
koppler
MEAS
CAL
DIAG
PARAM
Feldbus mit
PROFIBUS-PA
PROFI2:CDR
Achtung:
Anwendungen, die dem Explosions-
schutz unterliegen, lassen nur unter
besonderen Bedingungen die mehr-
fache Erdung des Schutzschirms zu.
