mycom CLM 152 induktiv
Anschluß bei Verwendung der internen Hilfsspannung
Bei Verwendung des Zusatzmoduls FCXI
kann die interne Hilfsspannung zur Span-
nungsversorgung benutzt werden
(siehe Bild 4.11).
Technische Daten
Kontakteingänge (Klemme 81-84) . . . . . . . . . . . . passiv, externe Hilfsenergie notwendig
Interne Hilfsspannung (Klemme 21/22)
Speisespannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 V bei 30 mA
bei Verwendung externer Hilfsspannung:
Klemmenspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 30 V, nominal 12V
Stromaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . nominal ≈ 2 mA
Trennspannung . . . . . . . . . . . . . . . . . . . . . . . . . galvanische Trennung 276 V
Zusatzmodul FCYP
Digitale Schnittstelle Profibus PA:
PA −
98
99 PA +
weitere Informationen in Kapitel 10
Endress+Hauser
Hilfsspannung Binäre Eingänge
mA
21 22 81 82 83
Profibus
98 99
Installation
lm152d04.chp
84

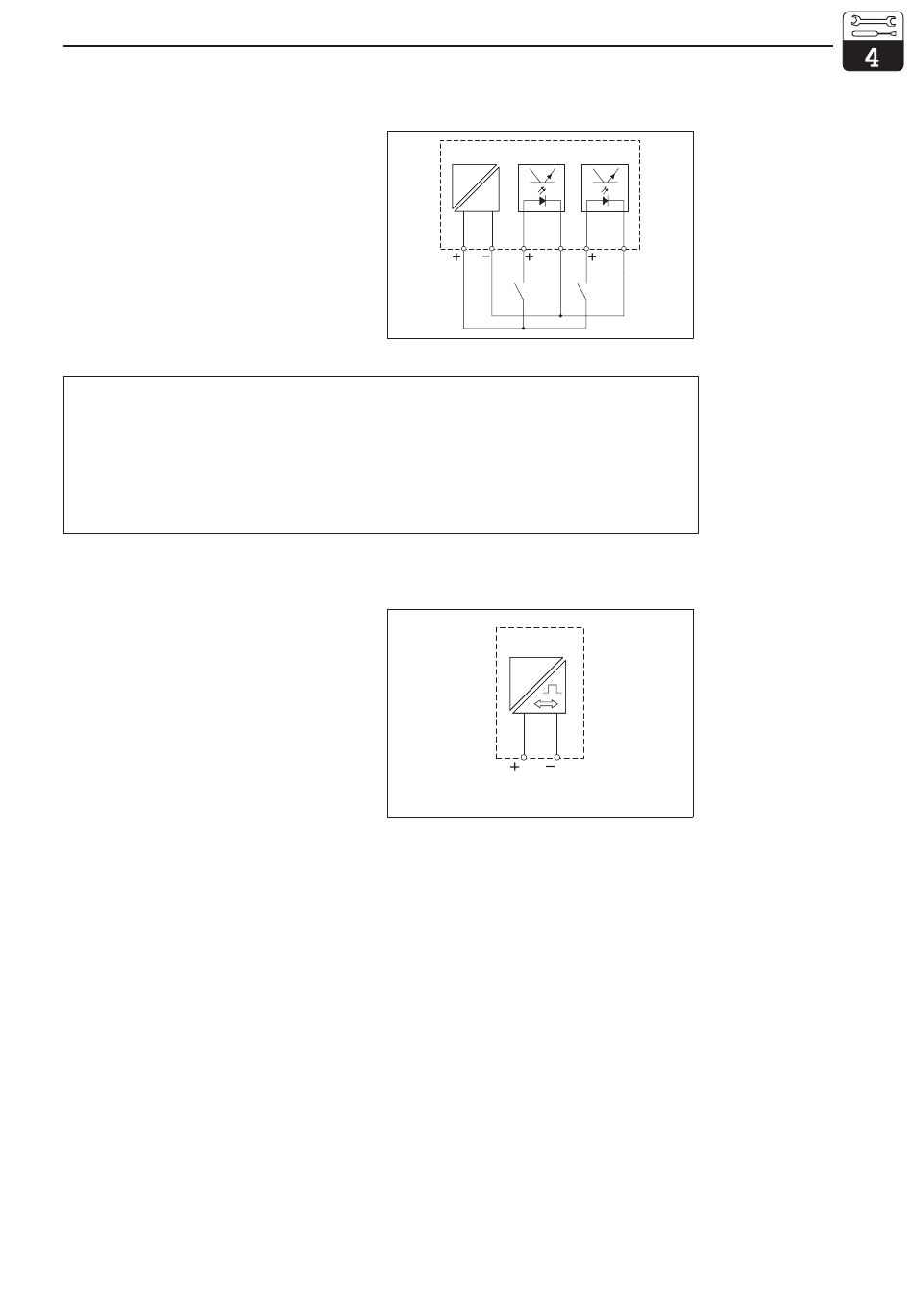

Anschluß Modul FCXI mit
Bild 4.11 interner Hilfsspannung
hilfind.cdr
eff
Bild 4.12 Anschluß Modul FCYP
13
