Installation

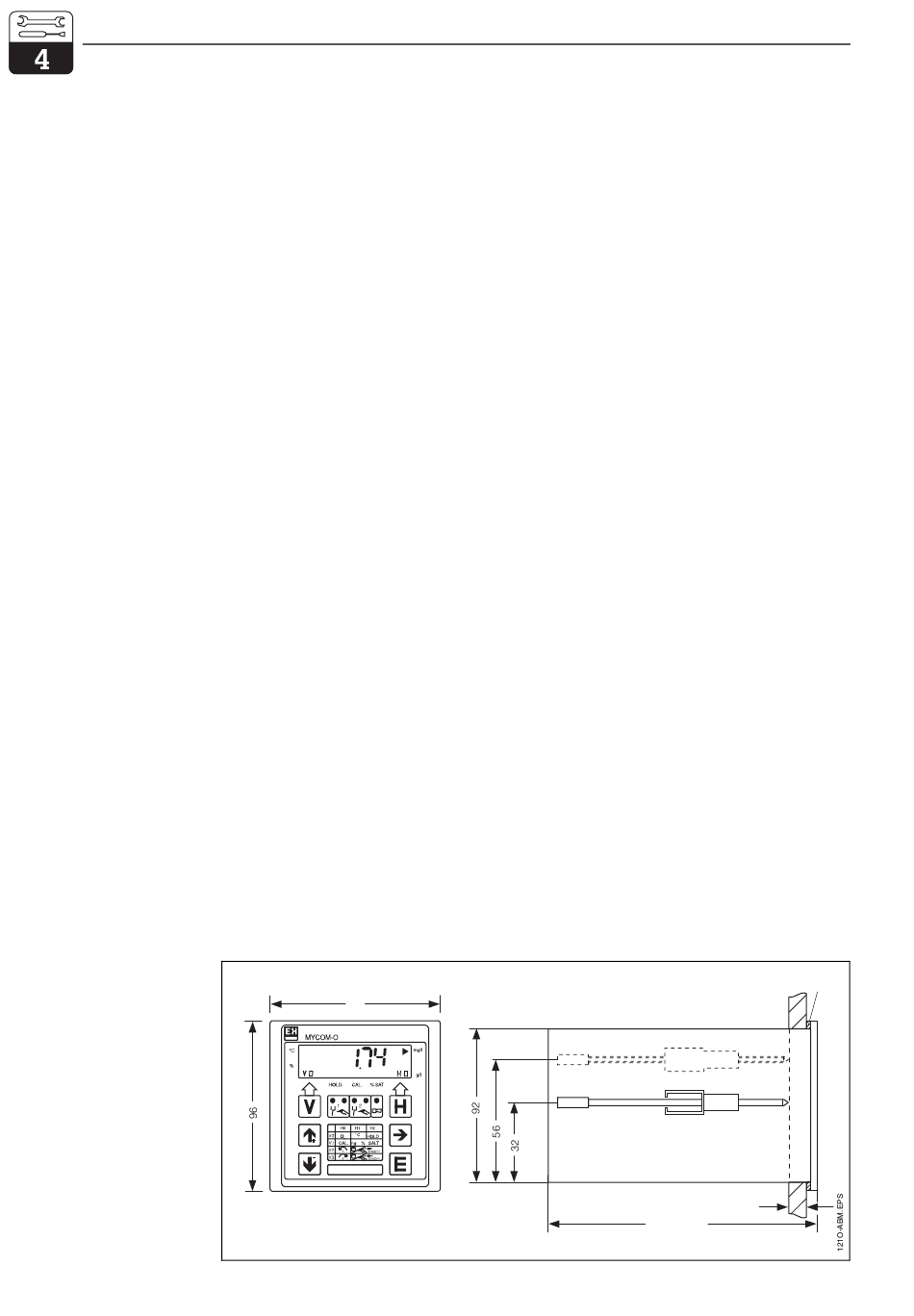

Bild 4.1: Geräteabmessungen von
Mycom COM 121 / 151
8
4. Installation
4.1

Lagern und Transportieren

Für Lagerung und Transport ist das Gerät
stoßsicher und geschützt gegen Feuchtigkeit
zu verpacken. Optimalen Schutz bietet die
4.2

Auspacken

• Achten Sie auf unbeschädigte Verpackung!
Bei Beschädigung Post, Fracht bzw.
Spediteur einschalten.
Beschädigte Verpackung bis zur Klärung
aufbewahren!
• Achten Sie auf unbeschädigten Inhalt!
Bei Beschädigung Post, Fracht bzw.
Spediteur einschalten, sowie Lieferanten
verständigen.
• Prüfen Sie den Lieferumfang auf Vollständig-
keit und Menge anhand der Lieferpapiere
sowie Gerätetyp und Ausführung gemäß
Typenschild (siehe Bild 3.2/3.3).
Im Lieferumfang für das Mycom COM 121
(Schalttafeleinbaugerät) sind enthalten:
• 2 Gehäusebefestigungselemente
(Best.-Nr. 50047795)
• 1 Submin-D-Stecker
(nur bei Geräten mit Digital-Schnittstelle)
(Best.-Nr. 50051998)
• Betriebsanleitung(en)
• Geräte-Identifikationskarte(n)
4.3

Montieren

Folgende Montagearten sind möglich:
• Für COM 121: Schalttafeleinbau
• Für COM 151: – Schalttafeleinbau
– Wandmontage
– Mastmontage
96
Montageausschnitt:
+0,5 +0,5
92 x 92 mm
Originalverpackung. Darüber hinaus müssen
die zulässigen Umgebungsbedingungen
eingehalten werden (siehe technische Daten).
Im Lieferumfang für Mycom COM 151 sind
enthalten:
• 1 Gehäusebefestigungssatz
(Best.-Nr. 50061357)
• 1 Meßstellenbezeichnungsschild
(Best.-Nr. 50061359)
• Betriebsanleitung(en)
• Geräte-Identifikationskarte(n)
Bei auftretenden Fragen wenden Sie sich
bitte an Ihren Lieferanten bzw. das für Sie
zuständige Endress+Hauser Vertriebsbüro
(siehe Rückseite dieser Montage- und
Betriebsanleitung).
Schalttafeleinbau COM 121
Der erforderliche Montageausschnitt nach
DIN 43 700 beträgt 92
Die Gerätebefestigung erfolgt mittels der
mitgelieferten Gehäusebefestigungselemente.
Die erforderliche Einbautiefe beträgt ca. 180 mm.
µ
mycom COM 121 / 151
x 92 mm.
+0,5 +0,5
Flachdichtung
(im Lieferumfang enthalten)
max. 45
max. 176,5
Endress+Hauser
