Profibus Schnittstelle

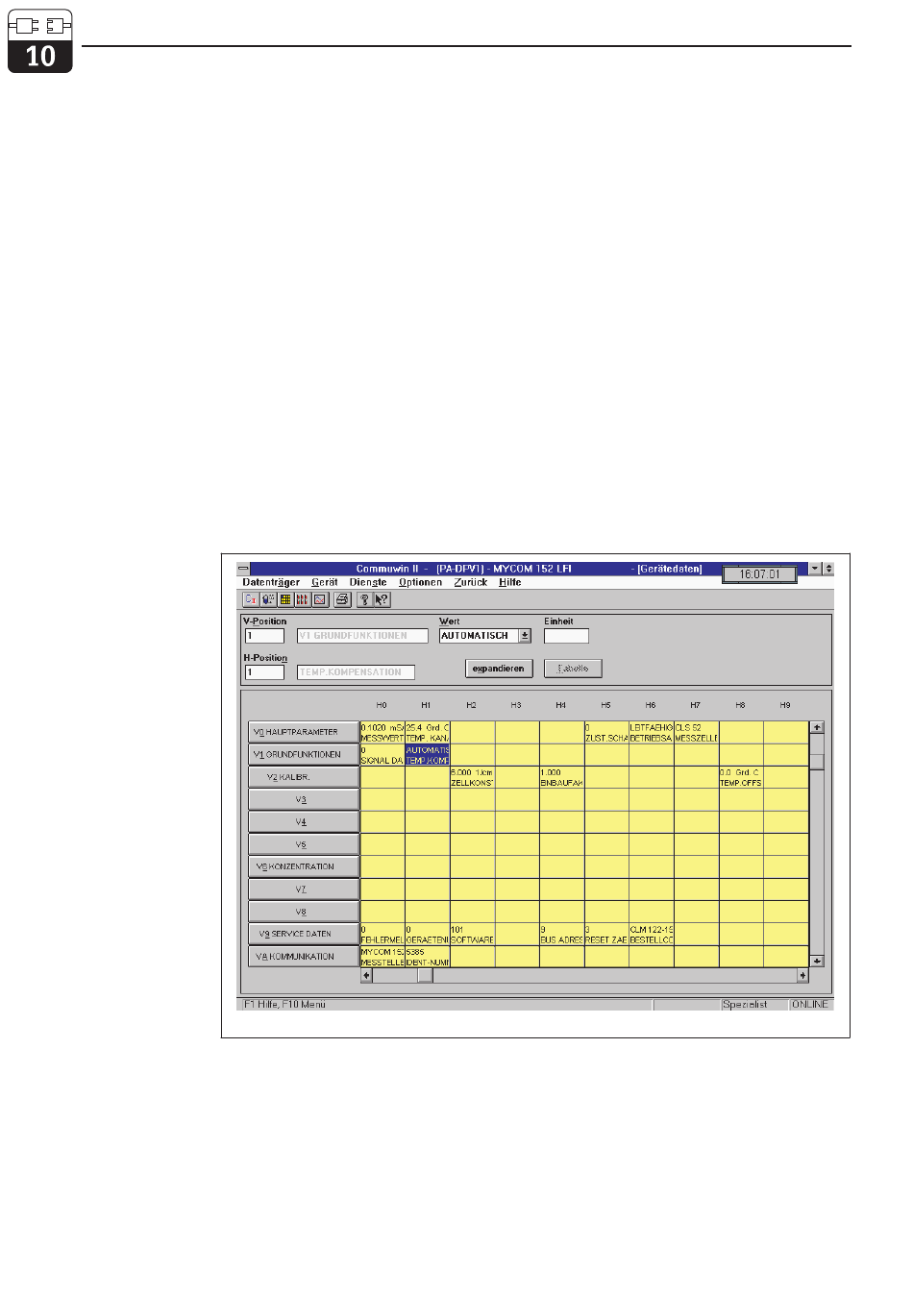

Menü Gerätedaten bei
Bild 10.3
Commuwin II
48
10.4
Gerätestammdatei / Typdatei
Gerätestammdaten werden zur Benutzung
des Profibusses benötigt. Diese müssen als
Siemens TYP-Datei angelegt werden. Die Da-
ten müssen vor der Inbetriebnahme des Bus-
systems in den Kommunikationspartner
(Siemens-Betriebssystem COMET 200 oder
COM PROFIBUS) geladen werden. Die Daten
werden wie folgt abgelegt:
• alle *.200-Dateien ins Verzeichnis der
Typdateien z.B. ***\TYPDAT5X
• alle *.GSD-Dateien ins Verzeichnis der Ge-
rätestammdateien z.B. ***\GSD
10.5
Fernbedienung mit Commuwin II
PROFIBUS-PA Geräte können über das Be-
dienprogramm Commuwin II (ab Softwarever-
sion 1.5) bedient werden. Eine Beschreibung
der Bedienung mit Commuwin II ist der Bedie-
mycom CLM 152 induktiv
• alle *.BMP-Dateien ins Verzeichnis der Bit-
maps z.B. ***\BITMAPS
Die Bedeutung der einzelnen Geräteparame-
ter sind in der PROFIBUS-PA-Spezifikation
enthalten.
Die Gerätestammdateien stehen auf Diskette
zur Verfügung:
• Diskette mit Profibus PA Gerätedateien
(Best.-Nr 943157-0000)
nungsanleitung BA 124F zu entnehmen. Die
Einstellungen erfolgen entweder über Bedien-
matrix (Abb. 10.3) oder graphische Oberflä-
che (Abb. 10.4).
SCREEN1.CDR
