Bedienung

6.1

Bedienelemente

Display

Anzeige-LED
grün: störungsfreier Betrieb
rot: akut vorliegender Fehler
6.2 Display
Arbeitsmodus oder
aktueller Meßwert
Hinweise zu Tastenfunktionen:
Die Pfeilsymbole zeigen an, ob im
angezeigten Menü geblättert oder der
angezeigte Zahlenwert verändert
werden kann.
Endress+Hauser
MEAS CAL
DIAG PARAM
4 Tasten zum Aufruf
LED ohne Funktion
der Hauptgruppen
Hauptmeßwert (im Meßmodus) oder
Parameter (z.B. bei Kalibrierung, Konfiguration)
↑↓
Zusatzinformationen:
– Nebenmeßwerte, Relaiszustände etc. (Meßmodus)
– Möglicher Eingabebereich (Kalibrierung, Konfiguration)
4 Tasten zur
Gerätekonfiguration
LM152W07.CDR
Aktueller Stromwert
am Stromausgang 1
oder Hold-Meldung
mldis01.EPS
Bedienung
lm152d06.chp

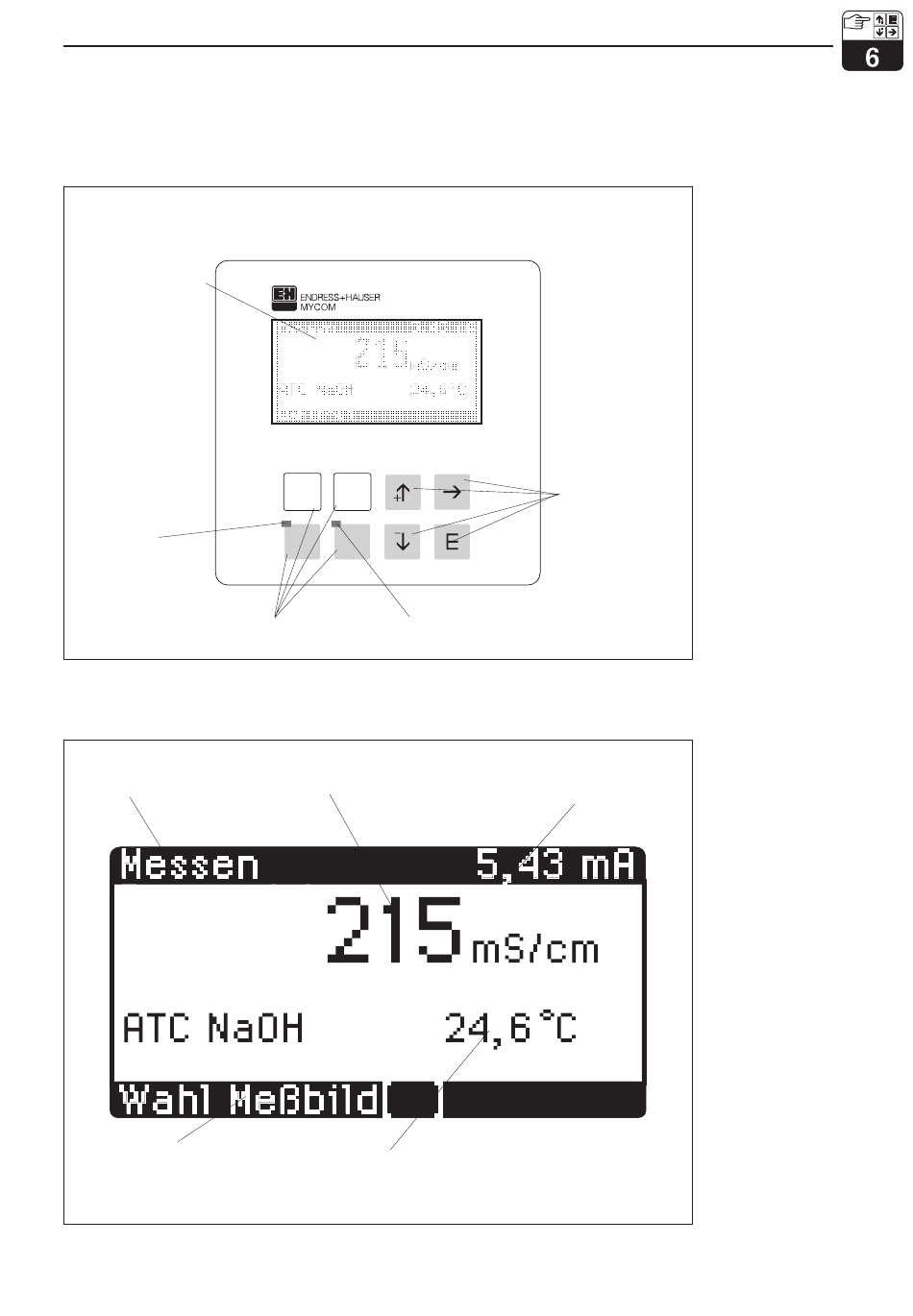

Bedienelemente
Bild 6.1 Mycom CLM 152 induktiv
Display
Bild 6.2 Mycom CLM 152 induktiv
