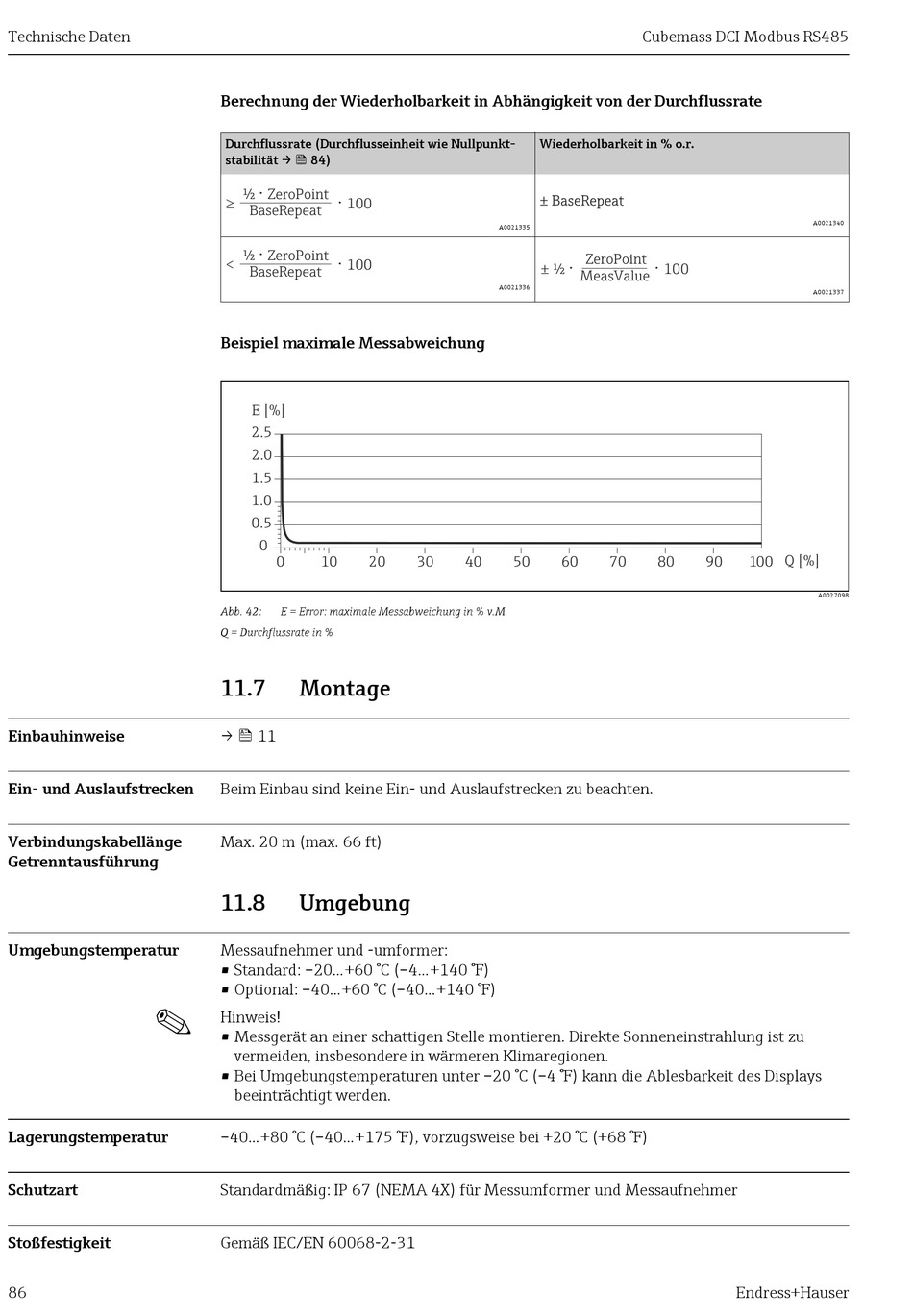

Montage; Umgebung - Endress+Hauser Cubemass DCI Betriebsanleitung

Technische Daten
Einbauhinweise
Ein- und Auslaufstrecken
Verbindungskabellänge
Getrenntausführung
Umgebungstemperatur
!
Lagerungstemperatur
Schutzart
Stoßfestigkeit
86
Berechnung der Wiederholbarkeit in Abhängigkeit von der Durchflussrate
Durchflussrate (Durchflusseinheit wie Nullpunkt-
stabilität →  84)
⋅
½ ZeroPoint
³ ⋅
100
BaseRepeat
⋅
½ ZeroPoint
⋅
< 100
BaseRepeat
Beispiel maximale Messabweichung
E [%]
2.5
2.0
1.5
1.0
0.5
0
0 10 20
Abb. 42: E = Error: maximale Messabweichung in % v.M.
Q = Durchflussrate in %
11.7

Montage

→  11
Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten.
Max. 20 m (max. 66 ft)
11.8

Umgebung

Messaufnehmer und -umformer:
• Standard: –20...+60 °C (–4...+140 °F)
• Optional: –40...+60 °C (–40...+140 °F)
Hinweis!
• Messgerät an einer schattigen Stelle montieren. Direkte Sonneneinstrahlung ist zu
vermeiden, insbesondere in wärmeren Klimaregionen.
• Bei Umgebungstemperaturen unter –20 °C (–4 °F) kann die Ablesbarkeit des Displays
beeinträchtigt werden.
–40...+80 °C (–40...+175 °F), vorzugsweise bei +20 °C (+68 °F)
Standardmäßig: IP 67 (NEMA 4X) für Messumformer und Messaufnehmer
Gemäß IEC/EN 60068-2-31
Wiederholbarkeit in % o.r.
A0021335
ZeroPoint
⋅
± ½
MeasValue
A0021336
30 40 50 60
