Identifizierung
8
2.1.3 Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
XXXXXXXXXXX
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
3...30VDC, Ri = 3 kOhm
5
max. 60VDC/0.1A
max. 30VAC/0.5A
max. 60VDC/0.1A
max. 30VAC/0.5A
Ex works / ab Werk / réglages usine
6
Device SW:
7
Communication:
8
Drivers:
9
Date: 01. MAI 2009

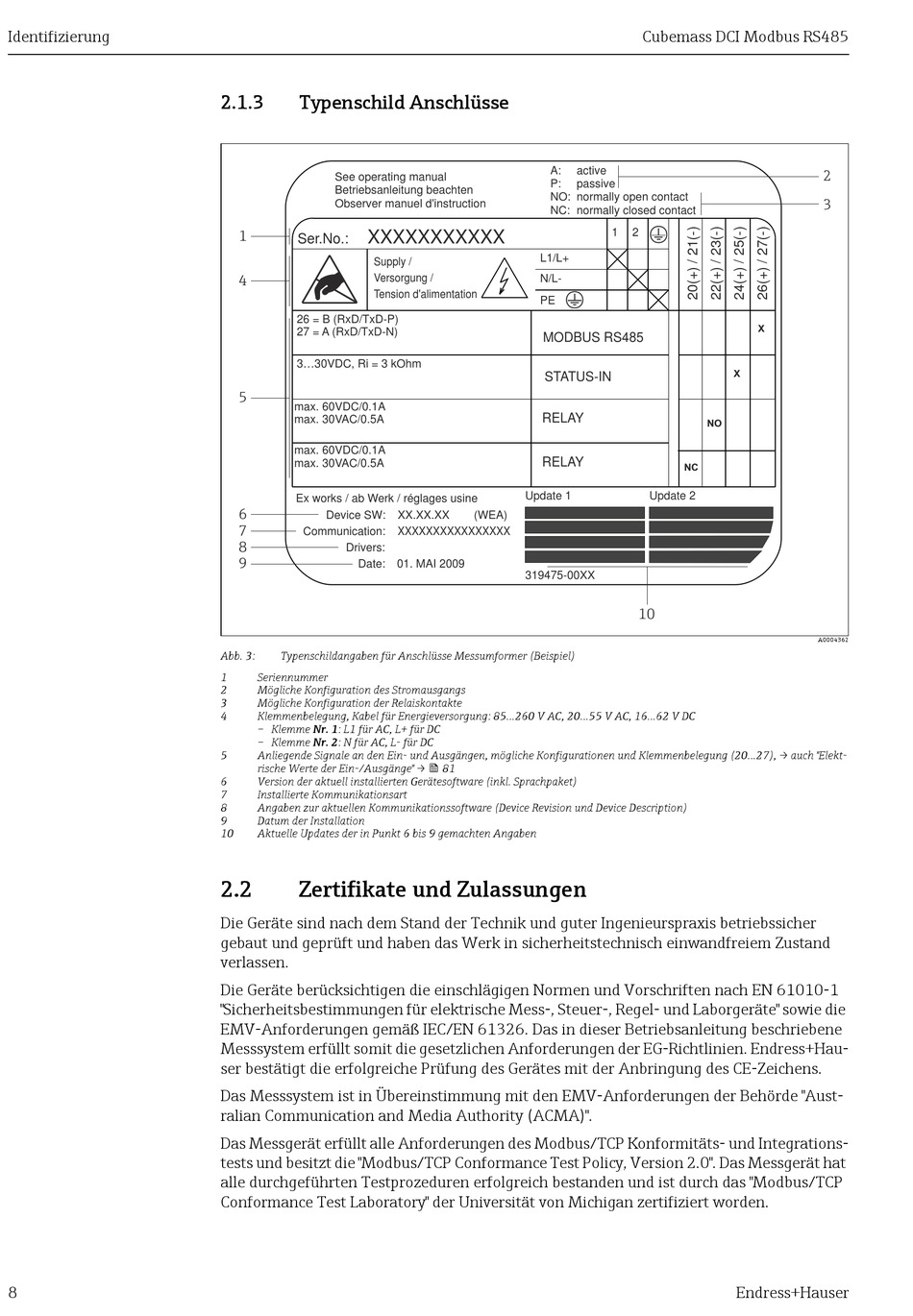

Abb. 3: Typenschildangaben für Anschlüsse Messumformer (Beispiel)
1 Seriennummer
2 Mögliche Konfiguration des Stromausgangs
3 Mögliche Konfiguration der Relaiskontakte
4 Klemmenbelegung, Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
5 Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung (20...27), → auch "Elekt-
rische Werte der Ein-/Ausgänge" →  81
6 Version der aktuell installierten Gerätesoftware (inkl. Sprachpaket)
7 Installierte Kommunikationsart
8 Angaben zur aktuellen Kommunikationssoftware (Device Revision und Device Description)
9 Datum der Installation
10 Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
2.2

Zertifikate und Zulassungen

Die Geräte sind nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher
gebaut und geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen.
Die Geräte berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010-1
"Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte" sowie die
EMV-Anforderungen gemäß IEC/EN 61326. Das in dieser Betriebsanleitung beschriebene
Messsystem erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hau-
ser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens.
Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Aust-
ralian Communication and Media Authority (ACMA)".
Das Messgerät erfüllt alle Anforderungen des Modbus/TCP Konformitäts- und Integrations-
tests und besitzt die "Modbus/TCP Conformance Test Policy, Version 2.0". Das Messgerät hat
alle durchgeführten Testprozeduren erfolgreich bestanden und ist durch das "Modbus/TCP
Conformance Test Laboratory" der Universität von Michigan zertifiziert worden.
