Cubemass DCI Modbus RS485
!
Endress+Hauser
Antwortzeit
Die Antwortzeit beträgt beim Zugriff auf den Datenbereich (Registeradressen 5051...5081)
typisch zwischen 3...5 ms.
Hinweis!
Die Ausführung eines Befehls im Gerät kann unter Umständen länger dauern. Die Daten
werden dann erst nach der Ausführung aktualisiert. Davon betroffen sind vor allem Schreib-
befehle.
Beispiel
Über den Auto-Scan-Puffer sollen folgende Geräteparameter gruppiert und mit nur einem
Anforderungstelegramm vom Master ausgelesen werden:
• Massefluss → Registeradresse 2007
• Temperatur → Registeradresse 2017
• Summenzähler 1 → Registeradresse 2610
• Aktueller Systemzustand → Registeradresse 6859
1. Konfiguration der Scan Liste
• Mit der Vor-Ort-Bedienung oder einem Konfigurationsprogramm (über die Funktionsma-
trix):
Block GRUNDFUNKTION → Funktionsgruppe Modbus RS485 → Funktion SCAN LIST REG.
→ Eingabe der Adresse 2007 unter SCAN LIST REG. 1
→ Eingabe der Adresse 2017 unter SCAN LIST REG. 2
→ Eingabe der Adresse 2610 unter SCAN LIST REG. 3
→ Eingabe der Adresse 6859 unter SCAN LIST REG. 4
• Über den Modbus Master (die Registeradressen der Geräteparameter werden über Mod-
bus in die Register 5001...5004 geschrieben):
1. Schreiben der Adresse 2007 (Massefluss) in Register 5001
2. Schreiben der Adresse 2017 (Temperatur) in Register 5002
3. Schreiben der Adresse 2610 (Summenzähler 1) in Register 5003
4. Schreiben der Adresse 6859 (Aktueller Systemzustand) in Register 5004
Slave
Register

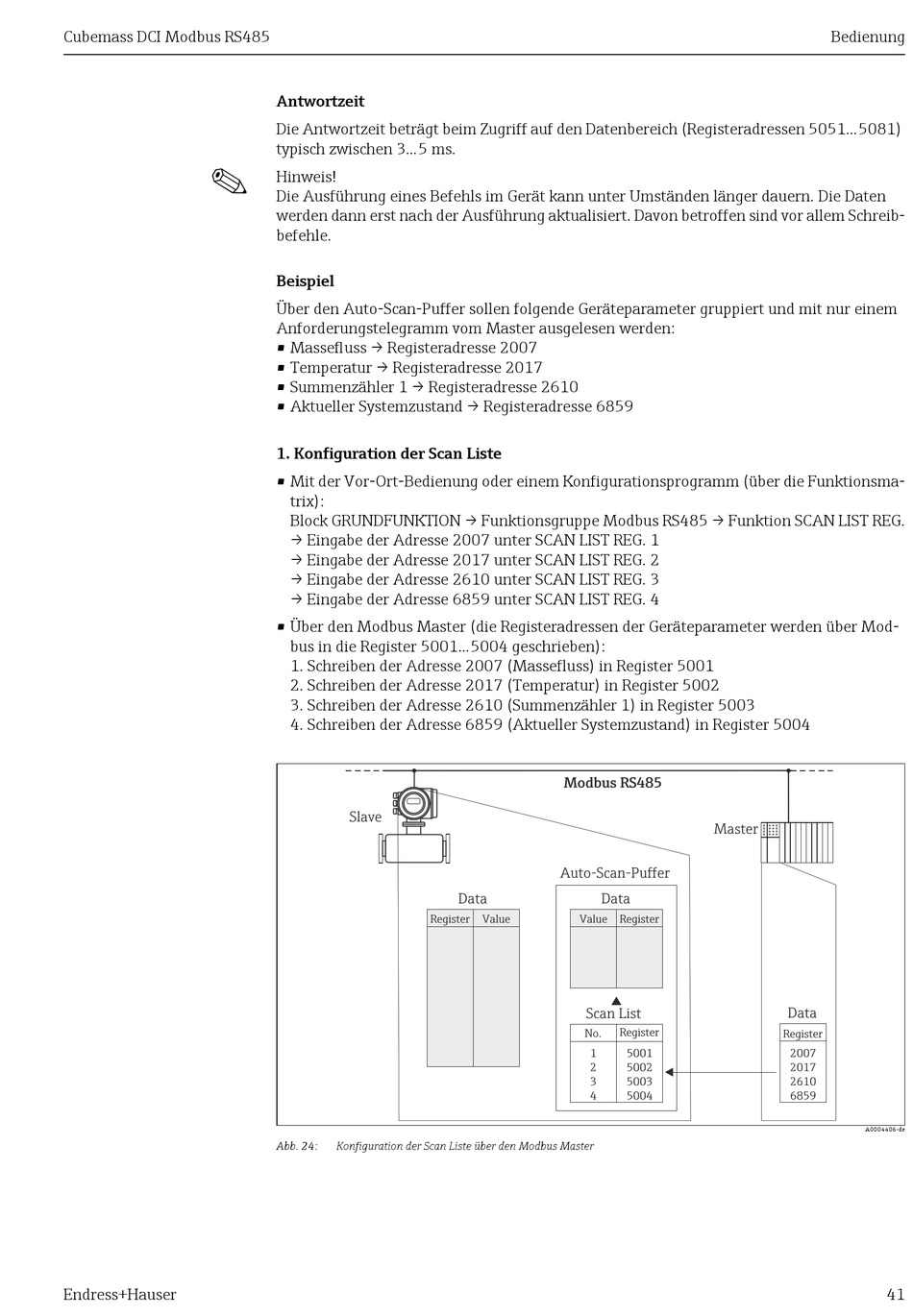

Abb. 24: Konfiguration der Scan Liste über den Modbus Master
Modbus RS485
Auto-Scan-Puffer
Data Data
Value Value Register
Scan List
Register
No.
1 5001
2 5002
3 5003
4 5004
Bedienung
Master
Data
Register
2007
2017
2610
6859
A0004406-de
41
