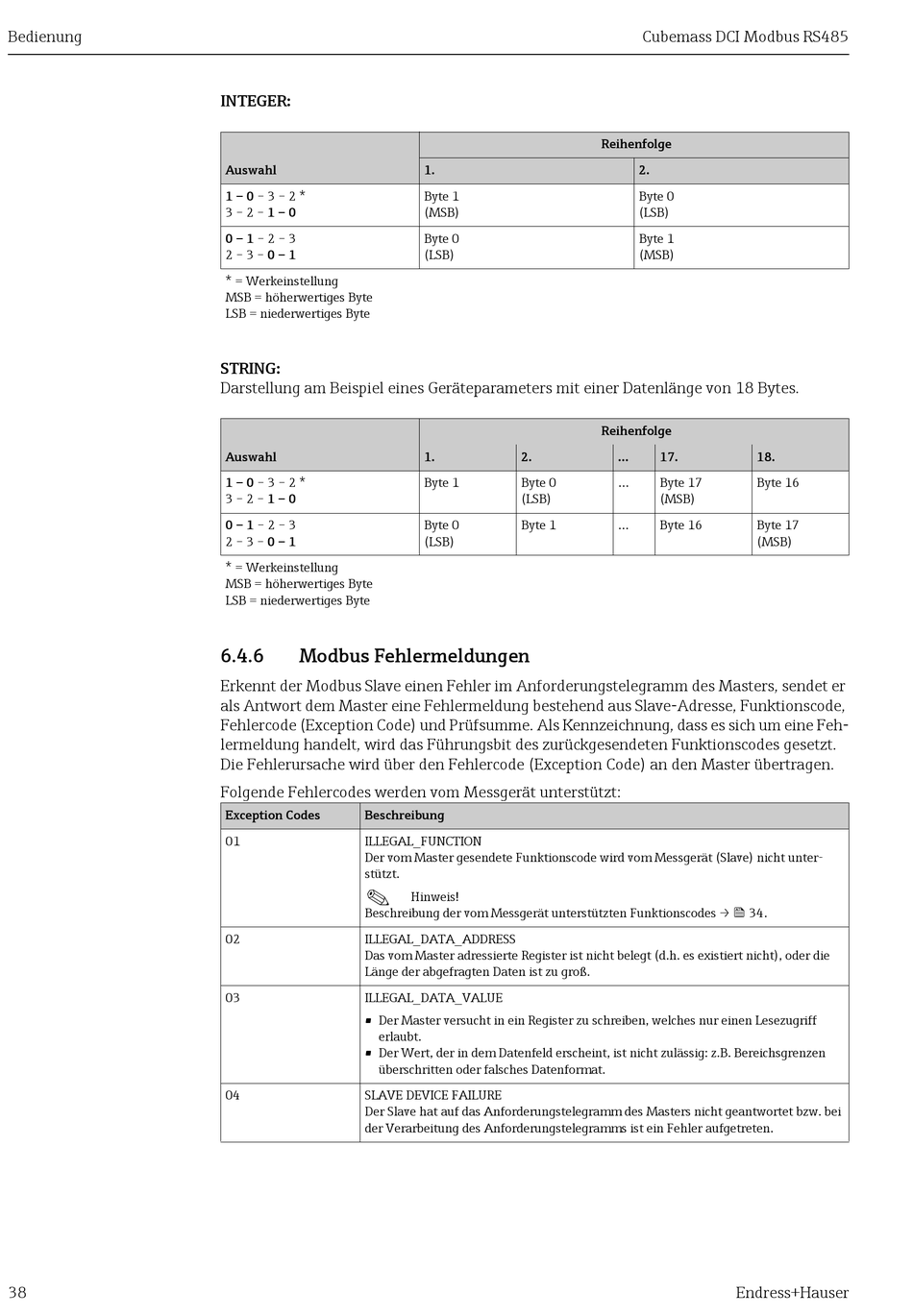

Bedienung
38
INTEGER:
Auswahl
1 – 0 – 3 – 2 *
3 – 2 – 1 – 0
0 – 1 – 2 – 3
2 – 3 – 0 – 1
* = Werkeinstellung
MSB = höherwertiges Byte
LSB = niederwertiges Byte
STRING:
Darstellung am Beispiel eines Geräteparameters mit einer Datenlänge von 18 Bytes.
Auswahl
1 – 0 – 3 – 2 *
3 – 2 – 1 – 0
0 – 1 – 2 – 3
2 – 3 – 0 – 1
* = Werkeinstellung
MSB = höherwertiges Byte
LSB = niederwertiges Byte
6.4.6

Modbus Fehlermeldungen

Erkennt der Modbus Slave einen Fehler im Anforderungstelegramm des Masters, sendet er
als Antwort dem Master eine Fehlermeldung bestehend aus Slave-Adresse, Funktionscode,
Fehlercode (Exception Code) und Prüfsumme. Als Kennzeichnung, dass es sich um eine Feh-
lermeldung handelt, wird das Führungsbit des zurückgesendeten Funktionscodes gesetzt.
Die Fehlerursache wird über den Fehlercode (Exception Code) an den Master übertragen.
Folgende Fehlercodes werden vom Messgerät unterstützt:
Exception Codes Beschreibung
01 ILLEGAL_FUNCTION
Der vom Master gesendete Funktionscode wird vom Messgerät (Slave) nicht unter-
stützt.
!
Beschreibung der vom Messgerät unterstützten Funktionscodes →  34.
02 ILLEGAL_DATA_ADDRESS
Das vom Master adressierte Register ist nicht belegt (d.h. es existiert nicht), oder die
Länge der abgefragten Daten ist zu groß.
03 ILLEGAL_DATA_VALUE
• Der Master versucht in ein Register zu schreiben, welches nur einen Lesezugriff
erlaubt.
• Der Wert, der in dem Datenfeld erscheint, ist nicht zulässig: z.B. Bereichsgrenzen
überschritten oder falsches Datenformat.
04 SLAVE DEVICE FAILURE
Der Slave hat auf das Anforderungstelegramm des Masters nicht geantwortet bzw. bei
der Verarbeitung des Anforderungstelegramms ist ein Fehler aufgetreten.
1.
Byte 1
(MSB)
Byte 0
(LSB)
1. 2.
Byte 1 Byte 0
(LSB)
Byte 0 Byte 1
(LSB)
Hinweis!
Cubemass DCI Modbus RS485
Reihenfolge
2.
Byte 0
(LSB)
Byte 1
(MSB)
Reihenfolge
... 17. 18.
... Byte 17 Byte 16
(MSB)
... Byte 16 Byte 17
(MSB)
