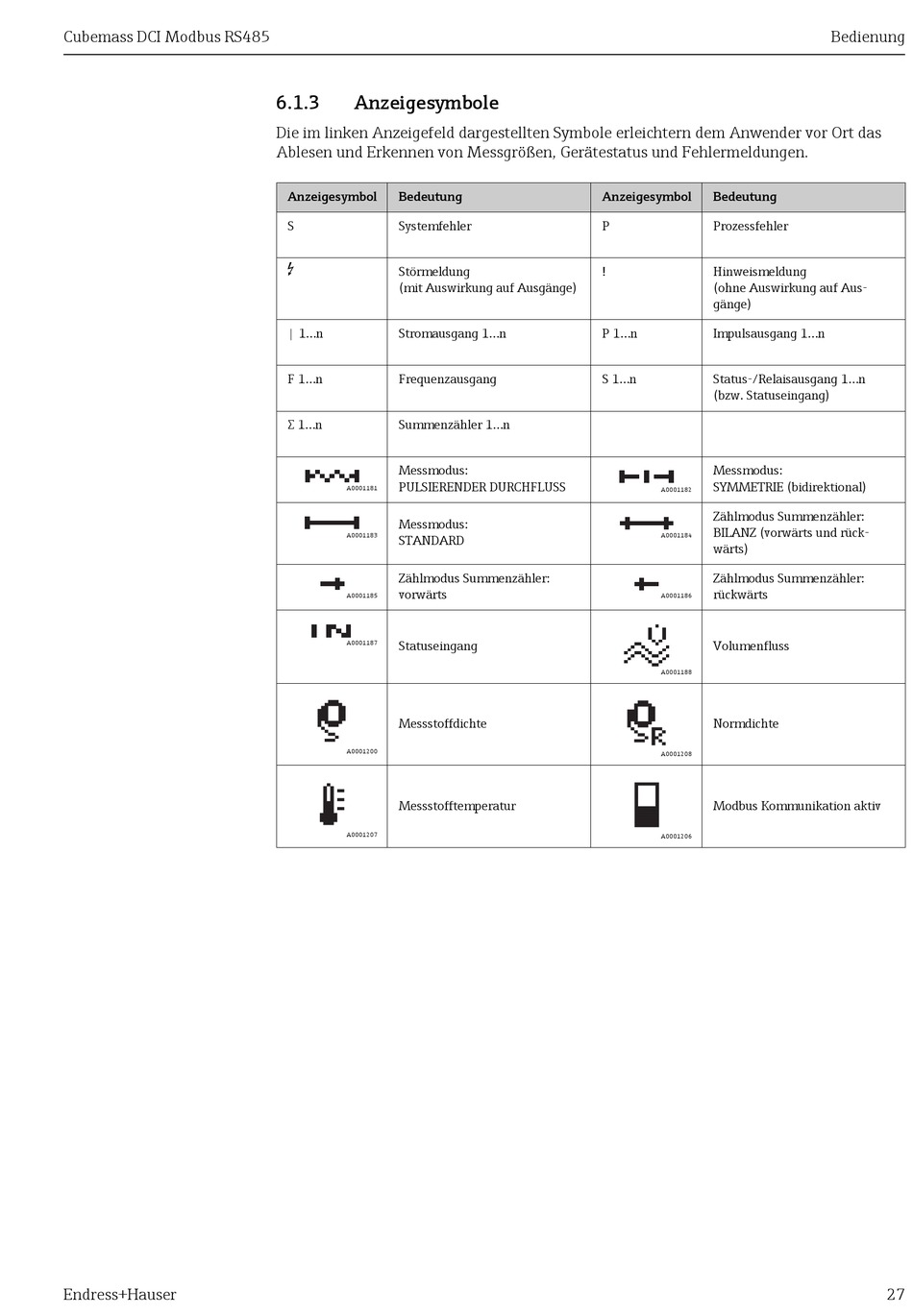

6.1.3

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das
Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol Bedeutung
S Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n Stromausgang 1...n
F 1...n Frequenzausgang
Σ 1...n Summenzähler 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
A0001181
Messmodus:
A0001183
STANDARD
Zählmodus Summenzähler:
vorwärts
A0001185
Statuseingang
A0001187
Messstoffdichte
A0001200
Messstofftemperatur
A0001207
Anzeigesymbol Bedeutung
P Prozessfehler
! Hinweismeldung
(ohne Auswirkung auf Aus-
gänge)
P 1...n Impulsausgang 1...n
S 1...n Status-/Relaisausgang 1...n
(bzw. Statuseingang)
Messmodus:
SYMMETRIE (bidirektional)
A0001182
Zählmodus Summenzähler:
BILANZ (vorwärts und rück-
A0001184
wärts)
Zählmodus Summenzähler:
rückwärts
A0001186
Volumenfluss
A0001188
Normdichte
A0001208
Modbus Kommunikation aktiv
A0001206
