4

Montage

4.1

Einbaubedingungen

Folgende Punkte beachten:
• Messgerät ist für Tisch-, Wand- und Rohrmontage vorgesehen.
• Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss
auf die Funktionstüchtigkeit des Messsystems.
• Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen (Ventile,
Krümmer, T-Stücke usw.) genommen werden, solange keine Kavitationseffekte
entstehen.
• Bei Messaufnehmern mit hohem Eigengewicht ist auch mechanischen Gründen und zum
Schutz der Rohrleitung eine Abstützung empfehlenswert.
4.1.1 Einbaumaße
Alle Abmessungen und Einbaulängen der Messaufnehmer und -umformer sind in der
separaten Dokumentation "Technische Information" zu finden →  91.
4.1.2 Einbauort
Luftansammlungen, Gasblasenbildung im Messrohr können zu erhöhten Messfehlern füh-
ren. Deshalb folgende Einbauorte in der Rohrleitung vermeiden:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen.
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.

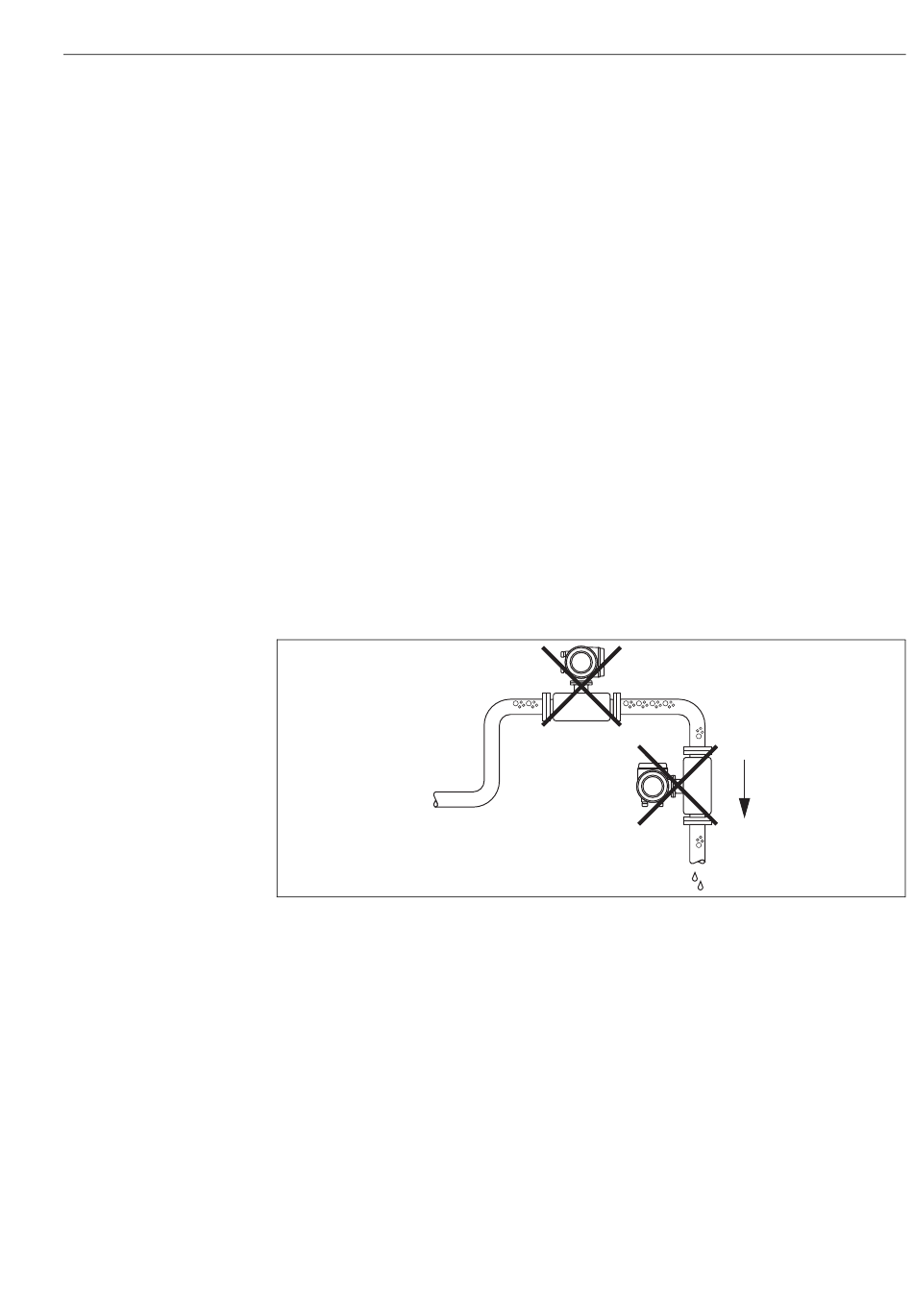

Abb. 4: Einbauort
Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in
eine offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem
Querschnitt als die Nennweite, verhindern das Leerlaufen des Messaufnehmers während
der Messung.
