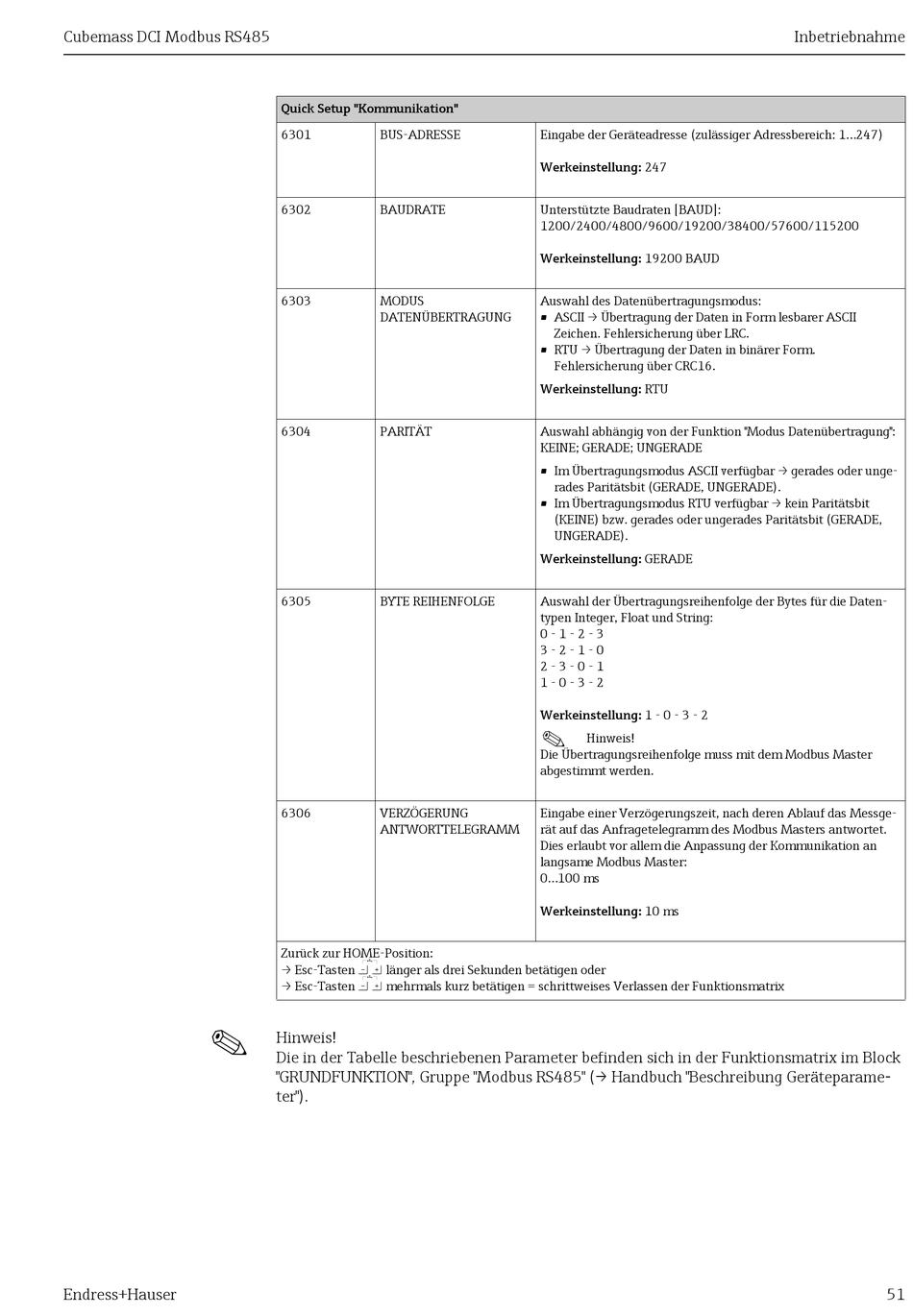

Cubemass DCI Modbus RS485
!
Endress+Hauser
Quick Setup "Kommunikation"
6301 BUS-ADRESSE
6302 BAUDRATE
6303 MODUS
DATENÜBERTRAGUNG
6304 PARITÄT
6305 BYTE REIHENFOLGE
6306 VERZÖGERUNG
ANTWORTTELEGRAMM
Zurück zur HOME-Position:
X
→ Esc-Tasten länger als drei Sekunden betätigen oder
X
→ Esc-Tasten mehrmals kurz betätigen = schrittweises Verlassen der Funktionsmatrix
Hinweis!
Die in der Tabelle beschriebenen Parameter befinden sich in der Funktionsmatrix im Block
"GRUNDFUNKTION", Gruppe "Modbus RS485" (→ Handbuch "Beschreibung Geräteparame-
ter").
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...247)
Werkeinstellung: 247
Unterstützte Baudraten [BAUD]:
1200/2400/4800/9600/19200/38400/57600/115200
Werkeinstellung: 19200 BAUD
Auswahl des Datenübertragungsmodus:
• ASCII → Übertragung der Daten in Form lesbarer ASCII
Zeichen. Fehlersicherung über LRC.
• RTU → Übertragung der Daten in binärer Form.
Fehlersicherung über CRC16.
Werkeinstellung: RTU
Auswahl abhängig von der Funktion "Modus Datenübertragung":
KEINE; GERADE; UNGERADE
• Im Übertragungsmodus ASCII verfügbar → gerades oder unge-
rades Paritätsbit (GERADE, UNGERADE).
• Im Übertragungsmodus RTU verfügbar → kein Paritätsbit
(KEINE) bzw. gerades oder ungerades Paritätsbit (GERADE,
UNGERADE).
Werkeinstellung: GERADE
Auswahl der Übertragungsreihenfolge der Bytes für die Daten-
typen Integer, Float und String:
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkeinstellung: 1 - 0 - 3 - 2
!
Hinweis!
Die Übertragungsreihenfolge muss mit dem Modbus Master
abgestimmt werden.
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messge-
rät auf das Anfragetelegramm des Modbus Masters antwortet.
Dies erlaubt vor allem die Anpassung der Kommunikation an
langsame Modbus Master:
0...100 ms
Werkeinstellung: 10 ms
