Cubemass DCI Modbus RS485
!
Störungsverhalten von Ausgängen und Summenzähler
Prozess-/Systemfehler anliegend
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ein- und Ausgänge.
Auch Ausführungen auf →  30 beachten.
Modbus RS485 Bei Störungen wird anstelle des aktuellen Messwerts der Wert "NaN" (Not a Number)
übertragen.
Stromausgang MIN. STROMWERT
Abhängig von der Auswahl in der Funktion STROMBEREICH (→ Handbuch "Beschrei-
bung Geräteparameter") wird der Stromausgang auf den Wert des unteren Ausfallsi-
gnalpegels gesetzt.
MAX. STROMWERT
Abhängig von der Auswahl in der Funktion STROMBEREICH (→ Handbuch "Beschrei-
bung Geräteparameter") wird der Stromausgang auf den Wert des oberen Ausfallsig-
nalpegels gesetzt.
LETZTER WERT
Messwertausgabe auf Basis des letzten gespeicherten Messwerts vor Auftreten der
Störung.
AKTUELLER WERT
Messwertausgabe auf Basis der aktuellen Durchflussmessung. Die Störung wird igno-
riert.
Impulsausgang RUHEPEGEL
Signalausgabe → keine Impulse
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Frequenzausgang RUHEPEGEL
Signalausgabe → 0 Hz
STÖRPEGEL
Ausgabe der in der Funktion WERT STÖRPEGEL vorgegebenen Frequenz.
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Summenzähler ANHALTEN
Die Summenzähler bleiben stehen solange eine Störung ansteht.
AKTUELLER WERT
Die Störung wird ignoriert. Der Summenzähler summiert entsprechend des aktuellen
Durchflussmesswertes weiter auf.
LETZTER WERT
Die Summenzähler summieren entsprechend des letzten gültigen Durchflussmess-
wertes (vor Eintreten der Störung) weiter auf.
Endress+Hauser

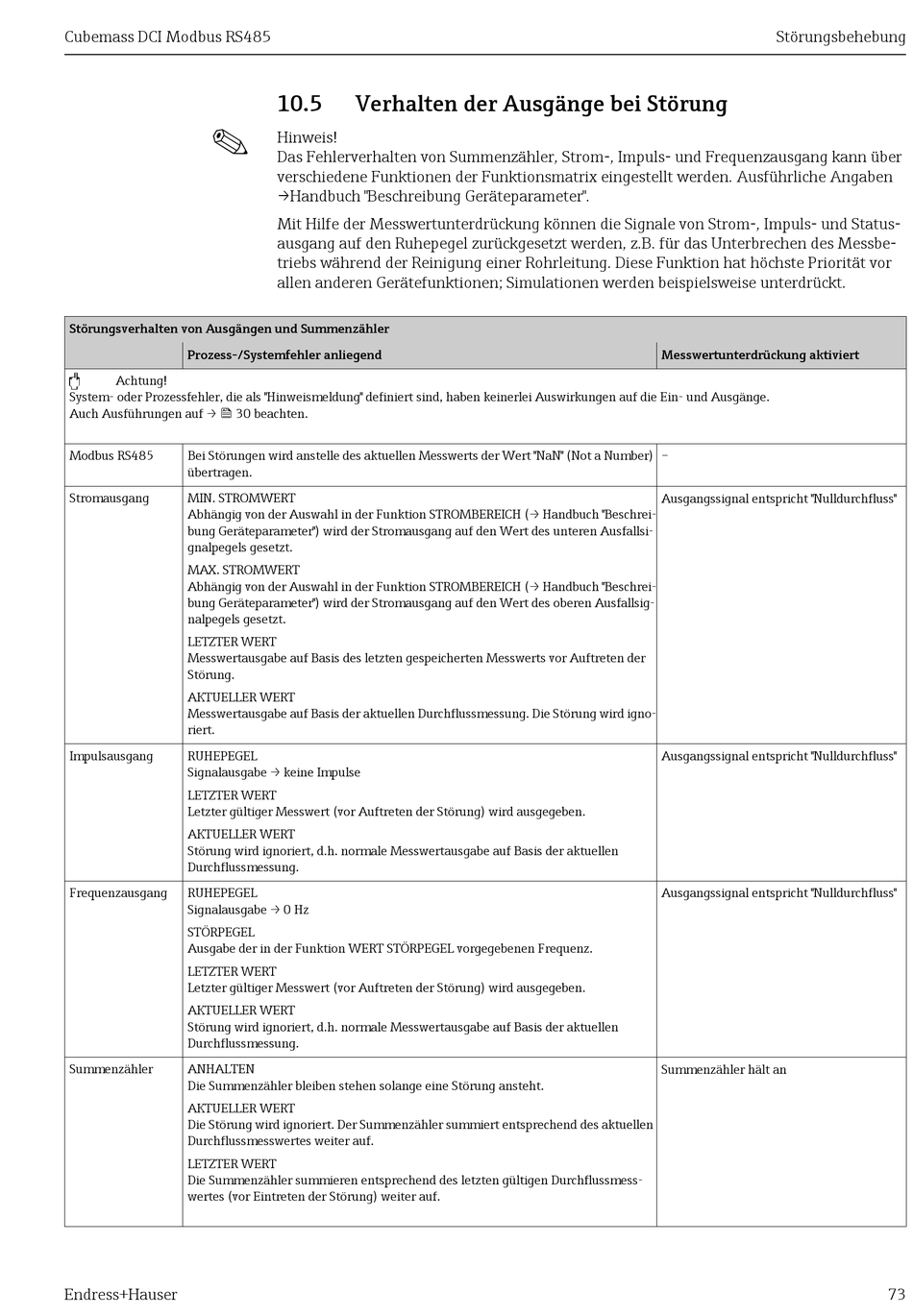

10.5 Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über
verschiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben
→Handbuch "Beschreibung Geräteparameter".
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Status-
ausgang auf den Ruhepegel zurückgesetzt werden, z.B. für das Unterbrechen des Messbe-
triebs während der Reinigung einer Rohrleitung. Diese Funktion hat höchste Priorität vor
allen anderen Gerätefunktionen; Simulationen werden beispielsweise unterdrückt.
Störungsbehebung
Messwertunterdrückung aktiviert
–
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Summenzähler hält an
